DIN ریل مخفف "Deutsches Institut fur Normung" است که به معنای "موسسه آلمانی استانداردسازی" است. در دهه ۱۹۷۰ نام DIN به نماد رسمی استانداردسازی فنی در آلمان تبدیل شد.
نصب تجهیزات اتوماسیون بر روی ریل های DIN به اندازه ۳۵ میلی متری به مکانی رایج تبدیل میشود. استاندارد DIN برای عادی سازی نصب برای همه چیز از plc تا درایوهای کوچک در سراسر آمریکای شمالی استفاده میشود.
نصب ریل DIN چیست؟
ریل DIN یک ریل فلزی از نوع استاندارد است که به طور گسترده برای نصب کلیدهای مدار و تجهیزات کنترل صنعتی در داخل قفسه های تجهیزات استفاده میشود. این محصولات معمولاً از ورق فولاد کربنی نورد سرد با روکش روی یا سطح روشن کرومی میسازند.
مبانی DIN ریل
یک ساختار استاندارد صنعتی برای اتصال بلوک های ترمینال و اجزای الکتریکی کوچک به پانل های فلزی مسطح چیزی به نام ریل DIN است.
این یک کانال باریک از فلز است - ساخته شده از ورق فولادی خم شده یا آلومینیوم اکسترود شده - با لبههای طراحی شده برای قطعات پلاستیکی برای "گیره" کردن.

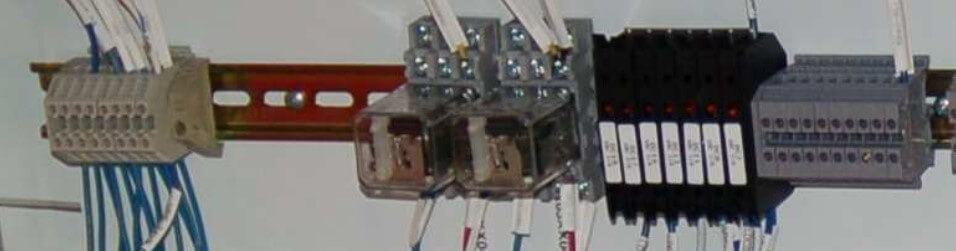

عکس زیر بلوکهای ترمینال، سوکتهای رله، فیوزها و بلوکهای ترمینال دیگر را نشان میدهد که به طول افقی ریل DIN در محفظه سیستم کنترل نصب شدند:

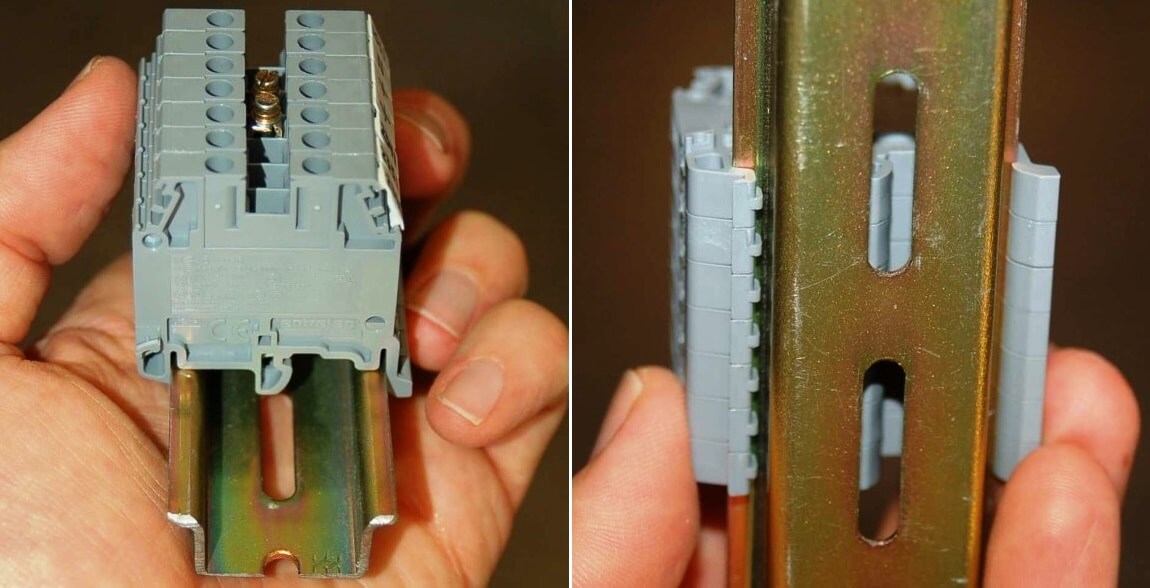

دو عکس از یک خوشه ی بلوک ترمینال که بر روی طول ریل DIN قرار میگیرند. یکی از بالا و دیگری از پایین - نشان میدهد که چگونه بازوهای مخصوص هر ماژول بلوک ترمینال بر روی لبه ها قرار میگیرند. از این تجهیز برای اتصال ایمن:
ریل DIN خود با استفاده از پیچهایی که از طریق شکافهای پایه آن وارد میشود، روی هر سطح صافی نصب میشود. در اغلب موارد، سطح صاف مورد بحث، پانل فرعی فلزی یک محفظه الکتریکی است که تمام اجزای الکتریکی آن محفظه به آن متصل میشوند.
یک مزیت آشکار استفاده از این تجهیز برای ایمن سازی اجزای الکتریکی در مقابل اتصال جداگانه آن قطعات به یک پنل فرعی با مجموعه پیچ های مخصوص به خود، راحتی است: برای نصب و جداسازی به کار بسیار کمتری نیاز است. یک جزء متصل به ریل DIN نسبت به یک جزء متصل با مجموعه پیچ های اختصاصی خود است.
این راحتی کار تغییر پیکربندی پانل را به طور قابل توجهی آسان میکند. با بسیاری از دستگاههای مختلف که برای نصب ریل DIN تولید میشوند، ارتقا یا تغییر طرحبندی پانل به سادگی با جدا کردن قطعات، لغزش آنها به مکانهای جدید روی ریل، یا جایگزینی آنها با انواع یا سبکهای دیگر قطعات آسان است.
نصب

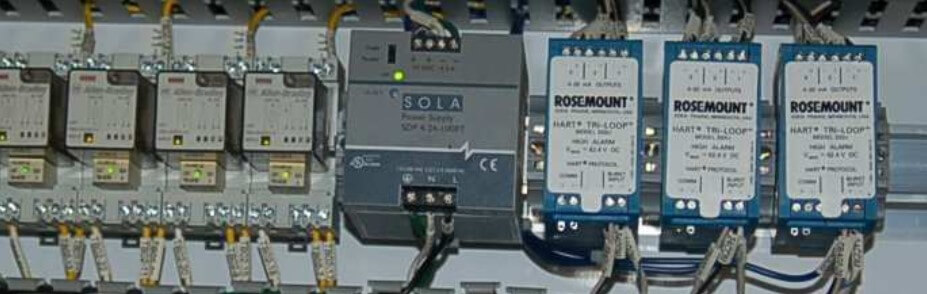

این عکس بعدی برخی از تنوع موجود در اجزای پایه را نشان میدهد.
از چپ به راست، چهار رله، یک منبع تغذیه و سه پروتکل HART، همه به یک ریل آلومینیومی اکسترود شده متصل شدند:
همانطور که قبلا اشاره شد، ریل DIN به دو صورت ورق فولادی مهر شده و آلومینیوم اکسترود شده، موجود است.

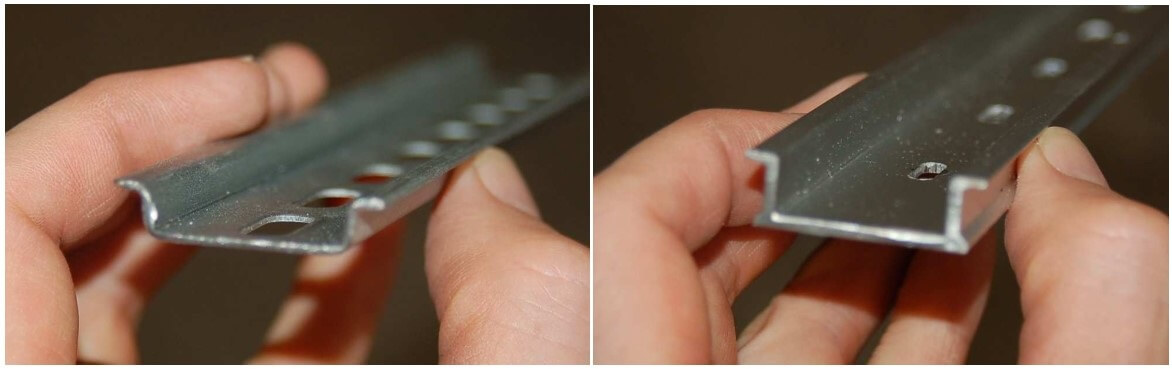

مقایسه دو ماده، با ورق استیل در سمت چپ و آلومینیوم در سمت راست:
شکل نشان میدهد در همه عکس ها تاکنون به عنوان ریل DIN "کلاه بالا" شناخته میشود.

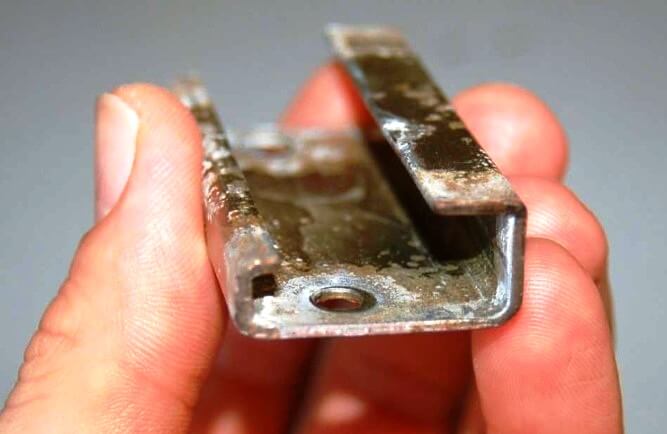

یک تغییر در طراحی ریل DIN، ریل به اصطلاح "G" است، با شکل کاملاً متفاوت:

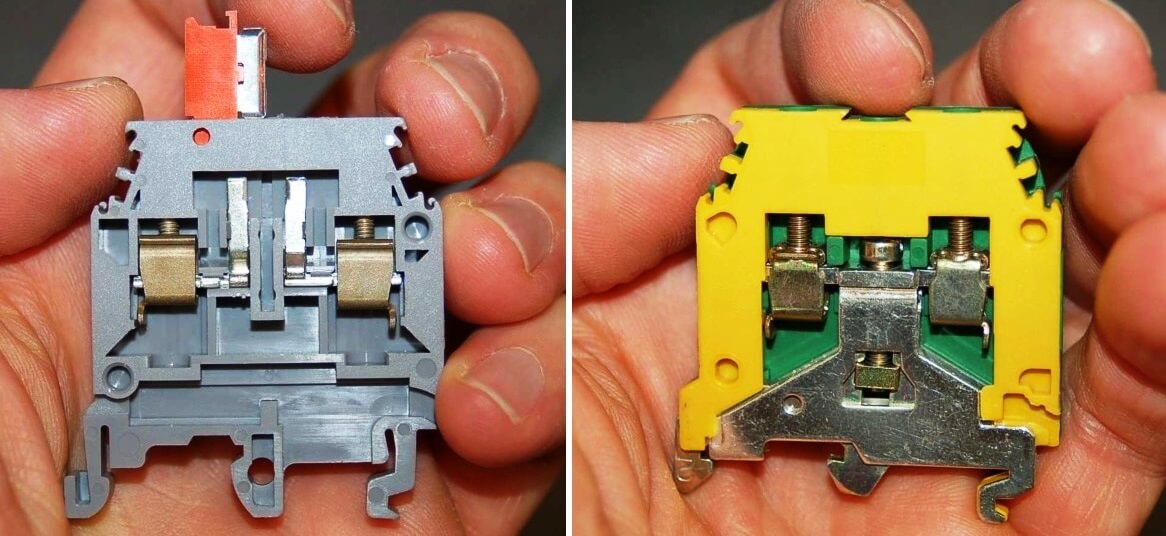

خوشبختانه، بسیاری از بلوکهای ترمینال مدولار با قابلیت اتصال به هر یک از سبکهای ریل شکل میگیرند، مانند این دو بلوک تخصصی، نمونه سمت چپ یک بلوک ترمینال با کلید قطع داخلی و نمونه سمت راست است. یک بلوک ترمینال "ارتینگ" که نقاط پایانی آن از نظر الکتریکی با خود ریل DIN مشترک است:

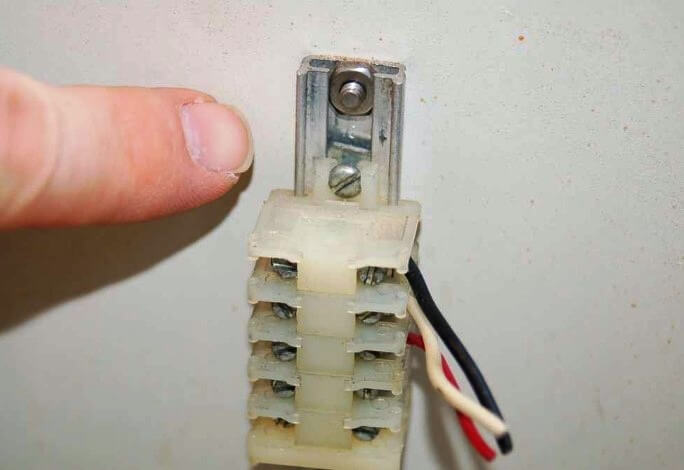

اگر ساختار پایینی هر بلوک را بررسی کنید، ساختارهایی را خواهید دید که برای اتصال به لبههای ریل استاندارد ("بالا") DIN یا "G" طراحی شدهاند. استانداردهای آن کوچکتر نیز وجود دارد، اگرچه آنها بسیار کمتر از اندازه استاندارد ۳۵ میلی متری رایج هستند:

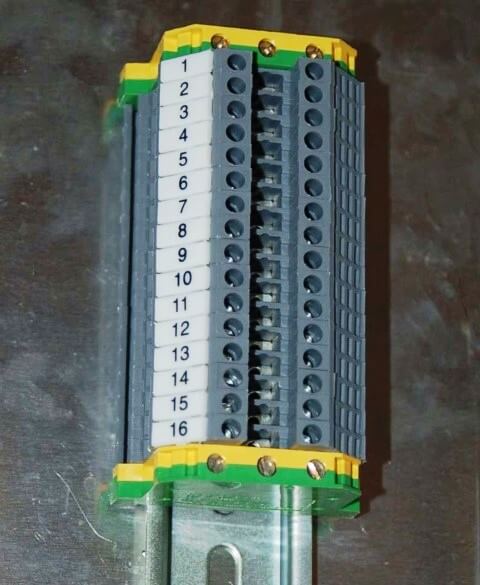

یکی از ویژگیهای خوب بسیاری از بلوکهای ترمینال، قابلیت پیوست کردن شمارههای پایانهها از پیش چاپ شدهاست.
این کار اسناد سیم کشی را بسیار آسان تر میکند، به طوری که هر اتصال ترمینال دارای شماره شناسایی منحصر به فرد خود است:
