شیر های صنعتی (Industrial valves) بیش از یک قرن است که وجود دارند. همانطور که کاربردها خاص تر و پیچیده تر میشوند، شیرهای صنعتی به ۹ نوع اصلی تبدیل میشوند تا نیازهای مختلف را تامین کنند.
این ۹ نوع تمام کاربردها و خدمات صنعتی را پوشش میدهد. دسته بندی ولوهای صنعتی به چندین ملاحظات بستگی دارد. برای این مقاله، شیرها بر اساس عملکرد دسته بندی میشوند. با در نظر گرفتن طراحی سوپاپ، برخی فقط یک مورد مصرف میکنند در حالی که اکثر آن ها دو عدد دارند.

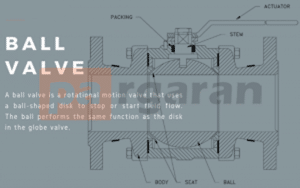

شیر صنعتی توپی | بال ولو
شیر صنعتی توپی بخشی از خانواده شیرهای یک چهارم چرخشی است. ویژگی متمایز یک شیر توپی دیسک توپی شکل توخالی آن است که برای متوقف کردن یا شروع جریان رسانه عمل میکند. دیسک توپ یکی از سریع ترین شیرها است زیرا برای باز یا بستهشدن فقط به یک چهارم چرخش نیاز دارد.
مزایای شیر صنعتی توپی | بال ولو
- قابلیت خاموش/روشن کردن عالی.
- حداقل نشت از طریق سایش و پارگی در صورت استفاده صحیح.
- هزینه نگهداری کم.
- حداقل افت فشار.
- زمان و کار موثر برای عملیات.
معایب شیر صنعتی توپی | بال ولو
- به عنوان شیر کنترل یا دریچه گاز مناسب نیست.
- برای محیط های ضخیم تر مناسب نیست زیرا میتواند رسوب ایجاد کند و به دیسک و نشیمنگاه شیر آسیب برساند.
- فشار موج ممکن است به دلیل بسته شدن و باز شدن سریع رخ دهد.
برنامه های کاربردی شیر صنعتی توپی | بال ولو
بال ولوها برای کاربردهای سیال، گاز و بخار که نیاز به خاموش شدن بدون حباب دارند، مناسب هستند. در حالی که در درجه اول برای استفاده های کم فشار، کاربردهای فشار بالا و دمای بالا برای شیرهای توپی با صندلی های فلزی اعمال میشود.

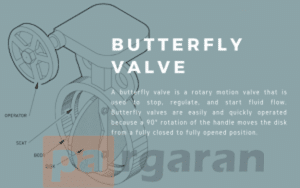

شیر صنعتی پروانه ای | باترفلای ولو
شیر پروانه ای نیز بخشی از خانواده شیرهای چرخشی یک چهارم است. چیزی که شیر صنعتی پروانه ای را از سایر شیرها متمایز میکند، صفحه تخت به یک دیسک مقعر است که به میل سوپاپ متصل میشود. دیسکی که در وسط دریچه قرار دارد و ساقه داخل آن سوراخ یا در یک طرف آن وصل است، وقتی دریچه بسته میشود، جریان رسانه را مسدود میکند. ساقه دیسک را پشتیبانی میکند. این طراحی اجازه میدهد تا دریچه پروانه ای در هنگام باز شدن تدریجی دریچه گاز گاز بگیرد.
مزایای شیر صنعتی پروانه ای | باترفلای ولو
- طراحی منسجم.
- سبک وزن.
- حداقل افت فشار.
- نصب آسان.
معایب شیر صنعتی پروانه ای | باترفلای ولو
- قابلیت دریچه گاز محدود.
- فشار قوی ممکن است بر حرکت دیسک تأثیر بگذارد.
برنامه های کاربردی شیر صنعتی پروانه ای | باترفلای ولو
شیرهای پروانه ای صنعتی اغلب در کاربردهای آب و گاز که نیاز به جداسازی یا قطع جریان رسانه وجود دارد استفاده میشود. باترفلای ولو برای فرآیندهایی که از لوله های با قطر زیاد استفاده میکنند بسیار عالی هستند. آنها همچنین برای دوغاب، کرایوژنیک و خدمات خلاء مناسب هستند.
شیر چک صنعتی | چک ولو | شیر بدون برگشتی
شیر چک برای باز و بسته شدن به جای اعمال بیرونی به فشار داخلی متکی است. همچنین به عنوان شیر بدون برگشت شناخته میشود، جلوگیری از جریان برگشتی عملکرد اصلی یک شیر برگشتی است.
مزایا
- طراحی ساده.
- نیازی به دخالت انسان نیست.
- به طور موثر از جریان برگشتی جلوگیری کنید.
- میتواند به عنوان یک سیستم پشتیبان استفاده شود.
معایب
- برای دریچه گاز عالی نیست.
- ممکن است دیسک در موقعیت باز گیر کند.
برنامه های کاربردی
شیرهای چک صنعتی در کاربردهایی که نیاز به جلوگیری از جریان برگشتی دارند مانند پمپ ها و کمپرسورها استفاده میشود. پمپ های تغذیه در دیگ های بخار اغلب از شیرهای چک استفاده میکنند. نیروگاه های شیمیایی و نیروگاهی فرآیندهای مختلفی دارند که از شیرهای بازرسی نیز استفاده میکنند. هنگامی که ترکیبی از گازها در یک خط لوله وجود داشته باشد از چک ولوها استفاده میشود.

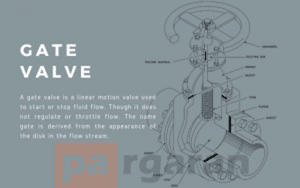

شیر صنعتی دروازه ای | گیت ولو
شیر دروازه یکی دیگر از اعضای خانواده شیرهای خاموش/روشن است. چیزی که این را منحصر به فرد میکند، حرکت دیسک آن خطی است. دیسک یا گیت یا گوه ای شکل است که مکانیزم خاموش و روشن موثر دارد.
شیر دروازه در درجه اول برای جداسازی مناسب است. در حالی که میتوان از آن به عنوان یک دریچه گاز استفاده کرد، این کار توصیه نمیشود زیرا ممکن است دیسک در اثر لرزش رسانه آسیب ببیند. هنگامی که دریچه های دروازه به صورت نیمه بسته در یک برنامه دریچه گاز استفاده میشوند، جهش رسانه میمیتواند به دیسک آسیب برساند.
مزایا
- مقاومت در برابر جریان رسانه وجود ندارد زیرا دریچه هنگام باز شدن کامل جریان را مسدود نمیکند.
- قابل استفاده در جریان های دو جهته.
- طراحی ساده.
- مناسب برای لوله های با قطر زیاد.
معایب
- دریچه گاز خوب نیست زیرا امکان کنترل دقیق وجود ندارد.
- شدت جریان رسانه میتواند به گیت یا دیسک در هنگام استفاده برای دریچه گاز آسیب برساند.
برنامه های کاربردی
دریچه های دروازه ای برای هر کاربرد دریچه های خاموش/روشن عالی هستند. آنها برای کاربردهای فاضلاب و مایعات خنثی مناسب هستند. گازهایی که بین ۲۰۰- تا ۷۰۰ درجه سانتیگراد با حداکثر فشار ۱۶ بار قرار دارند میتوانند از گیت ولوها استفاده کنند. دریچه های دروازه ای چاقویی برای دوغاب ها و رسانه های پودری استفاده میشود.

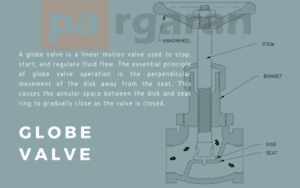

شیر صنعتی کره ای | گلاب ولو
دریچه گلوب شبیه یک کره با یک دیسک از نوع پلاگین است. این بخشی از خانواده شیرهای حرکت خطی است. سوپاپ گلوب علاوه بر اینکه یک سوپاپ خاموش/روشن عالی است، قابلیت دریچه گاز بسیار خوبی نیز دارد.
مانند شیر دروازه، دیسک شیر گلوب بدون مانع به سمت بالا حرکت میکند تا جریان رسانه را امکان پذیر کند. این یک جایگزین شیر عالی برای کاربردهایی است که نیازی به افت فشار بالا ندارند.
مزایا
- مکانیسم بستن بهتر از شیر دروازه.
- ساییدگی و پارگی حتی برای استفاده مکرر مشکلی ندارد.
- تعمیر آسان است زیرا جداسازی قطعات آسان است.
معایب
- از دست دادن فشار بالا ممکن است در اثر انسداد مسیر جریان رسانه رخ دهد
- برای کاربردهای فشار بالا عالی نیست.
برنامه های کاربردی
دریچه های گلوب زمانی که نگرانی اصلی نشتی است عملکرد خوبی دارند. دریچه های نقطه بالا و تخلیه با نقطه پایین از شیرهای گلوب استفاده میکنند. همچنین، شیرهای گلوب زمانی کار میکنند که افت فشار نگران کننده نباشد. کاربردهای جریان تنظیم شده مانند سیستم های آب خنک کننده از شیرهای گلوب استفاده میکنند. سایر کاربردهای گلاب ولو شامل سیستم های آب تغذیه، سیستم های تغذیه شیمیایی، سیستم های تخلیه استخراج و موارد مشابه است.
شیر صنعتی سوزنی | نیدل ولو
دریچه سوزنی نام خود را از شکل سوزنی مانند دیسک خود گرفته است. مکانیسم آن مشابه دریچه گلوب عمل میکند. شیر سوزنی دقت و کنترل بیشتری را در سیستم های لوله کشی کوچکتر فراهم میکند. هنوز هم بخشی از خانواده دور یک چهارم است، نیدل ولوها در دبی کم بهتر عمل میکند.
مزایا
- در کنترل رسانه های سیال موثر است.
- ایده آل در خدمات خلاء یا هر سیستمی که نیاز به دقت دارد.
- به حداقل نیروی مکانیکی برای آب بندی شیر نیاز دارد.
معایب
- فقط در برنامه های پیچیده خاموش کردن استفاده میشود.
- برای خاموش و روشن شدن کامل به چند نوبت نیاز دارد.
برنامه های کاربردی
دریچههای سوزنی در ابزارهایی استفاده میشوند که نیاز به کنترل کاملتر برای افزایش سیال و دقت بیشتر جریان سیال دارند. شیرهای سوزنی صنعتی بیشتر در کاربردهای کالیبراسیون استفاده میشوند. آنها همچنین با نقاط توزیع در سیستم های لوله مرتبط هستند، جایی که دریچه های سوزنی به عنوان تنظیم کننده رسانه استفاده میشود.

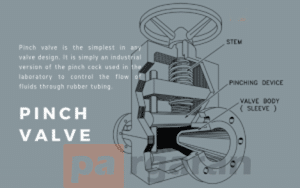

شیر صنعتی پیچی | پینچ ولو
شیر گیره ای که به آن شیر گیره نیز میگویند، شیر دیگری برای توقف/شروع و دریچه گاز است. ولو پینچ متعلق به خانواده شیرهای حرکت خطی است. حرکت خطی اجازه میدهد تا جریان بدون مانع از رسانه. مکانیزم نیشگون گرفتن لوله پینچ در داخل شیر برای کنترل جریان سیال عمل میکند.
مزایا
- طراحی ساده بدون قطعات متحرک داخلی.
- ایده آل برای دوغاب ها و رسانه های ضخیم تر و حتی خورنده.
- برای جلوگیری از آلودگی رسانه مفید است.
- هزینه نگهداری کم.
معایب
- برای کاربردهای پرفشار مناسب نیست.
- برای استفاده برای گاز ایده آل نیست.
برنامه های کاربردی
شیرهای پینچ بیشتر برای جریان سیال بدون محدودیت استفاده میشوند. آنها برای کاربردهای دوغاب مناسب هستند.
پینچ ولوها برای کاربردهایی که نیاز به جداسازی کامل از قطعات شیر و همچنین آلاینده های محیطی دارند عالی هستند. سایر کاربردهایی که از شیرهای پینچ استفاده میکنند شامل تصفیه فاضلاب، پردازش شیمیایی، جابجایی سیمان و غیره است.
شیر صنعتی دوشاخه | پلاگ ولو
شیر دوشاخه متعلق به خانواده شیرهای دور یک چهارم است. دیسک به عنوان یک حباب حباب خاموش کننده و دوشاخه یا سیلندر عمل میکند. به دلیل انتهای مخروطی آن به درستی به عنوان شیر پلاگین نامگذاری میشود. مکانیسم بسته شدن و بازشدن آن شبیه دریچه توپی است.
مزایا
- مکانیسم ساده.
- تعمیر و نگهداری آسان در خط.
- افت فشار کم.
- قابلیت مهر و موم قابل اعتماد و محکم.
- برای باز یا بسته شدن سریع عمل میکند زیرا فقط به یک چهارم چرخش نیاز دارد.
معایب
- طراحی اجازه اصطکاک بالا را میدهد، بنابراین اغلب به یک محرک برای بستن یا باز کردن شیر نیاز دارد.
- برای اهداف دریچه گاز مناسب نیست.
- به نیرو یا محرک خودکار نیاز دارد.
برنامه های کاربردی
دریچههای دوشاخه دریچههای خاموش و روشن مؤثر هستند. کاربردهای زیادی وجود دارد که از شیرهای پلاگین استفاده میکنند.
اینها شامل خطوط لوله گاز، دوغاب، کاربردهایی که حاوی سطوح بالایی از زباله هستند و همچنین کاربردهای دما و فشار بالا میباشد. این شیرها برای سیستم های فاضلاب عالی هستند.
از آنجایی که هیچ تماسی بین رسانه و قطعات شیر داخلی وجود ندارد، شیرهای پلاگین برای محیط های بسیار ساینده و خورنده نیز عالی هستند.
شیر صنعتی اطمینان فشار | ریلف ولو | شیر کاهش فشار
شیر کاهش فشار به دریچه ای اطلاق میشود که فشار را از خطوط لوله آزاد یا محدود میکند تا تعادل فشار را حفظ کند و از ایجاد آن جلوگیری کند. گاهی اوقات به اشتباه شیر اطمینان فشار مینامیم.
هدف اصلی آن محافظت از تجهیزات در یک رویداد با فشار بیش از حد یا افزایش فشار در هنگام افت است. یک سطح فشار از پیش تعیین شده وجود دارد که در آن شیر فشار اضافی را آزاد میکند اگر فشار دوم از سطح از پیش تعیین شده بیشتر شود.
مزایا
- قابل استفاده در انواع کاربردهای گاز و مایع.
- همچنین میتواند در کاربردهای فشار و دمای بالا استفاده شود.
- مقرون به صرفه است.
معایب
- مکانیسم فنر و مواد خورنده به خوبی با هم ترکیب نمیشوند.
- فشار برگشتی میتواند بر عملکرد شیر تأثیر بگذارد.
برنامه های کاربردی
دریچه های کاهش فشار زمانی موثر هستند که فشار برگشتی را در نظر بگیریم. شیرهای کاهش فشار را میتوان در کاربردهای دیگ بخار و مخازن تحت فشار مشاهده کرد.
خلاصهی شیر صنعتی
در بالا ۹ نوع شیر مورد استفاده در دنیای صنعتی امروز آوردیم. برخی به عنوان محافظ محکم در برابر نشتی عمل میکنند در حالی که برخی دیگر دریچه گاز عالی هستند.
با درک هر یک از شیرها، یادگیری نحوه اعمال آنها در صنعت بسیار آسان تر میشود.
