تایمر چیست | کاربرد تایمر در صنعت

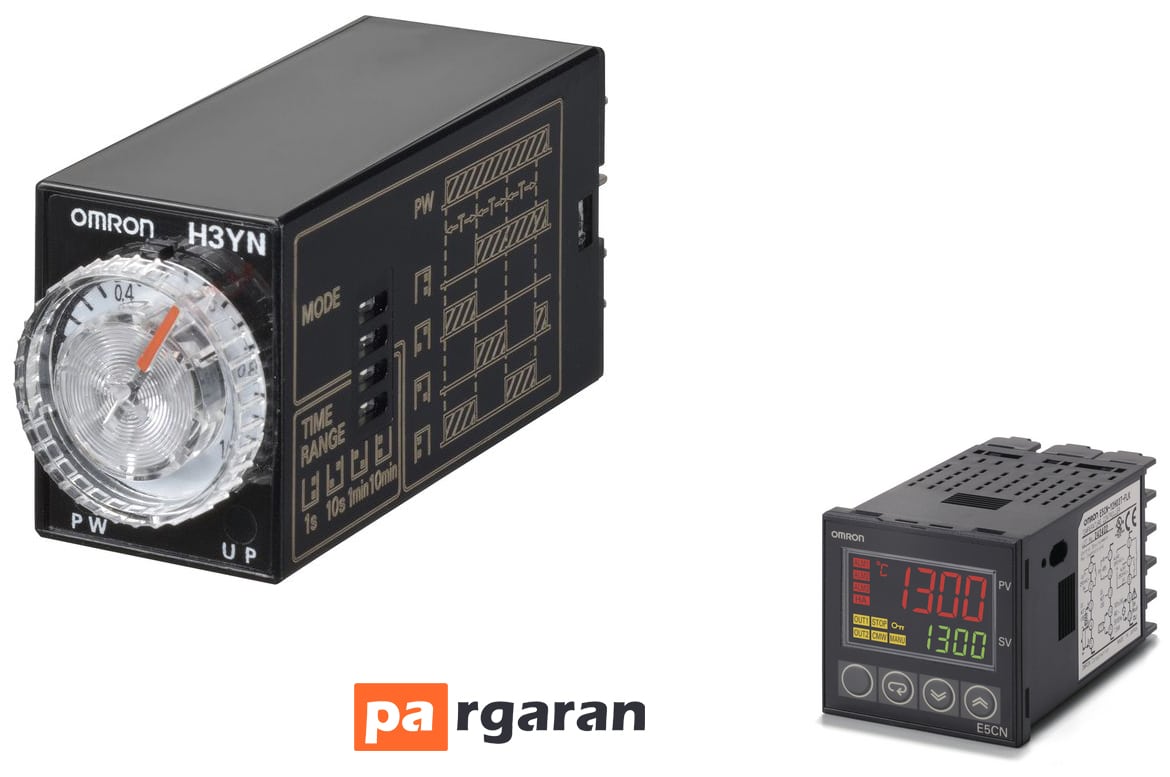

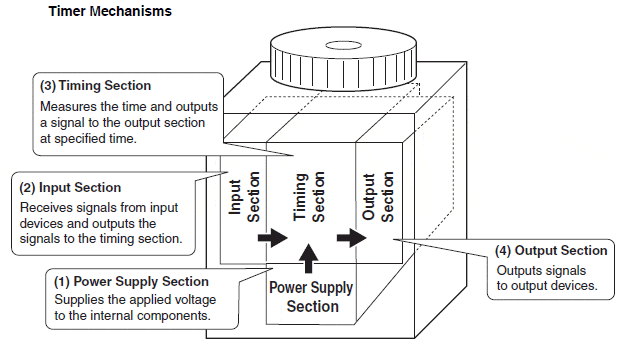

تایمر یک دستگاه کنترلی است که پس از دریافت سیگنال ورودی، سیگنال را در زمان از پیش تعیین شده خروجی میدهد.
تنظیمات و نشانه های تایمر

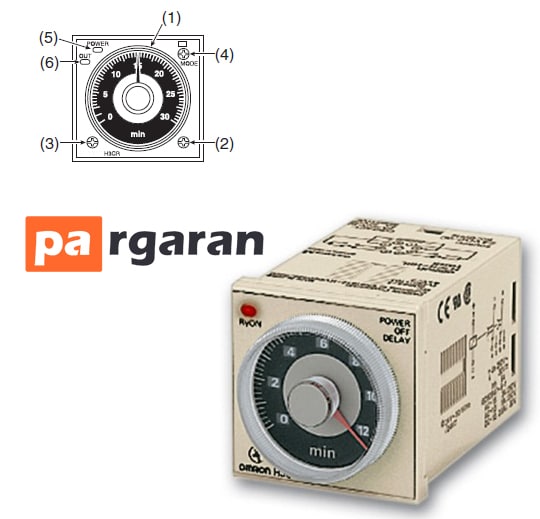

مثال برای H3CR-A Omron
- دکمه تنظیم زمان
- انتخابگر واحد زمان
- انتخابگر محدوده زمانی
- انتخابگر حالت عملیاتی
با استفاده از انتخابگر واحد زمان و انتخابگر محدوده زمانی، میتوان طیفهای زمانی مختلفی را با H3CR-A تنظیم کرد.
نشانگرهای تایمر مانند عقربههای ساعت با زمان حرکت نمیکنند. شما نمیتوانید پیشرفت زمان را ببینید.
شما نمیتوانید پیشرفت زمان را ببینید.
بنابراین، دو نشانگر عملکرد در سمت چپ بالای تایمر برای شناسایی وضعیت تایمر قرار دارد.
5. نشانگر اجرا/توان (سبز)
(Run indicator) نشانگر اجرا: نشان میدهد که آیا زمان در حال اندازه گیری است یا زمان رسیده است.
(Power indicator) نشانگر قدرت: نشان میدهد که آیا برق به تایمر تامین میشود یا خیر.
اساساً، نشانگرها هنگام تامین برق روشن میشوند. با این حال، هنگامی که زمان اندازه گیری میشود، چشمک میزنند.
6. نشانگر خروجی (نارنجی)
برای مشاهده وضعیت خروجی استفاده میشود. هنگامی که یک سیگنال خروجی میشود روشن میشود.
حالت های عملیاتی تایمر
حالت عملیاتی روش خروجی را تعیین میکند که پس از رسیدن به زمان تنظیم شده استفاده میشود.
چهار حالت عملکرد اصلی زیر بیشترین استفاده را دارند.
عملیات ON-Delay
Model A
عملکرد OFF-تأخیر
Model D
عملیات فلیکر
Model B
عملیات بازه ای
Model E
ON-delay Operation
با عملکرد تأخیر روشن، تایمر یک ورودی دریافت میکند و سپس یک سیگنال خروجی با سوئیچ کردن مخاطبین تایمر پس از تأخیر زمانی تعیین شده، خروجی میشود.
این نام به این دلیل استفاده میشود که بین دریافت سیگنال ورودی (یعنی روشن شدن) و خروجی سیگنال خروجی تاخیر وجود دارد.
عملکرد تأخیر روشن، حالت عملیاتی است که اغلب برای ماشینهای خودکار استفاده میشود.
کاربرد: سیگنال های فشاری
هنگامی که دکمه عابر پیاده برای علامت راهنمایی و رانندگی فشار داده میشود، چراغ سیگنال پس از تأخیر از قرمز به سبز تغییر میکند.
OFF-delay Operation
با عملکرد OFF-Delay، خروجی همزمان با ورودی روشن میشود و پس از اتمام زمان تنظیم شده، هنگامی که مخاطبین تایمر سوئیچ میشود، خروجی خاموش میشود. مجموعه زمان از زمانی که ورودی خاموش میشود محاسبه میشود.
این نام به این دلیل استفاده میشود که بین خاموش شدن ورودی و خاموش شدن خروجی تاخیر وجود دارد.
کاربرد: چراغ های سقفی خودرو
وقتی سوار ماشین خود میشوید، با باز شدن در، چراغ سقف روشن میشود. پس از اینکه سوار ماشین میشوید و در را میبندید، چراغ برای چند ثانیه روشن میماند.
Flicker Operation
با عملیات فلیکر (سوسو زدن)، یک خروجی به طور مکرر در زمان تنظیم شده پس از دریافت ورودی، روشن و خاموش میشود.
کاربرد: کنترل خودکار آبنماها
آب به طور مکرر آزاد میشود و در فواصل دو دقیقه متوقف میشود.
Interval Operation
با عملکرد بازه ای، خروجی همزمان با ورودی روشن میشود و خروجی پس از مدت زمان تعیین شده خاموش میشود.
کاربرد: سواری پارک تفریحی
با درج 100 ین، سواری به مدت پنج دقیقه کار میکند.
روش های شروع تایمر
دو روش شروع برای حالت های عملیاتی وجود دارد.
مثال: عملیات ON-Delay
عملکرد سیگنال ON-Delay: اندازه گیری زمان زمانی شروع میشود که بخش ورودی ورودی دریافت میکند در حالی که ولتاژ به بخش منبع تغذیه تایمر اعمال میشود.
عملکرد تأخیر روشن شدن برق: زمان اندازه گیری زمانی شروع میشود که ولتاژ به قسمت منبع تغذیه تایمر اعمال شود.
دقت
عملکرد پایدار نخواهد بود مگر اینکه مدت کوتاهی پس از روشن شدن منبع تغذیه به بخش زمان بندی تایمر بگذرد.
شروع منبع تغذیه: عملکرد ناپایدار است زیرا زمان اندازه گیری همزمان با روشن شدن منبع تغذیه شروع میشود.
بنابراین بلافاصله پس از راه اندازی تایمر، انحراف در زمان عملیات رخ میدهد.
شروع سیگنال: دقت زمان پایدار تضمین میشود زیرا قبل از راه اندازی تایمر یک ولتاژ از قبل به تایمر اعمال میشود.
دقت شروع سیگنال به طور کلی بهتر در نظر گرفته میشود. با این حال، برای برخی از مدل ها، مانند H3CR، هیچ تغییری در دقت وجود ندارد.
*دقت، درستی زمان است.
ترتیب ترمینال
- مدلهای با شروع سیگنال به سه ورودی خارجی نیاز دارند، بنابراین دارای پایانههای زیادی هستند.
- مدل های دارای منبع تغذیه (H3CR-A8) تایمرهای H3CR هستند که اغلب برای ماشین آلات خودکار استفاده میشوند.
تایمر یا سوئیچ زمان چیست؟

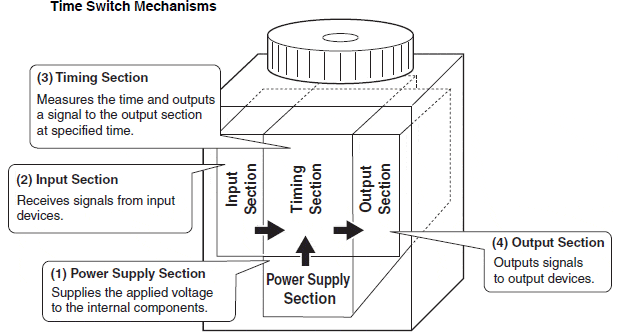

سوئیچ زمان یک دستگاه کنترلی است که بار را در زمان های معین روشن و خاموش میکند.
با این حال، اکثر مدل های سوئیچ های زمان دارای بخش ورودی نیستند.
اگر یک بخش ورودی وجود دارد، برای خروجی سیگنال به بخش زمان بندی استفاده نمیشود، بلکه برای کنترل برخی از عملکردهای سوئیچ زمان مانند تنظیم زمان استفاده میشود.

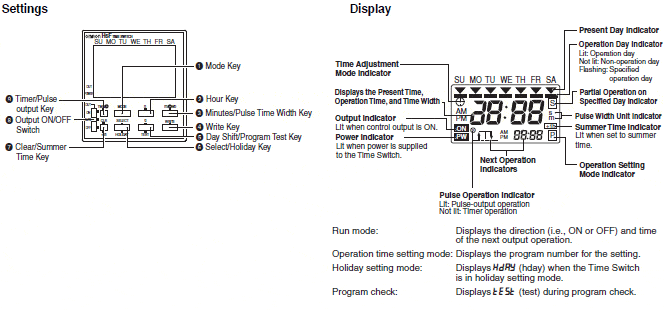

تنظیمات و نشانه های سوئیچ های زمان
مثال برای H5F
حالت های عملیاتی سوئیچ های زمان
حالت عملکرد روش خروجی ON/OFF را که برای زمان های تنظیم شده استفاده میشود، تعیین میکند.
با عملکرد تایمر، سوئیچ زمان خروجی را با توجه به زمان های تنظیم شده روشن و خاموش کنترل میکند.

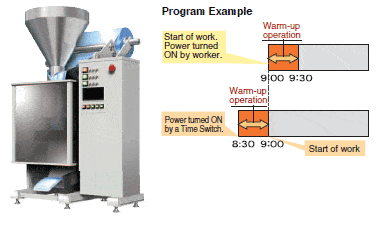

کاربرد 1: عملیات گرم کردن دستگاه بسته بندی
دستگاه بسته بندی را میتوان قبل از آمدن کارمندان به محل کار گرم کرد تا بلافاصله کار شروع شود.
کاربرد 2: زنگ مدرسه!
زنگ ها را میتوان در شروع کلاس ها، در وقت ناهار و در پایان کلاس ها به صدا در آورد.

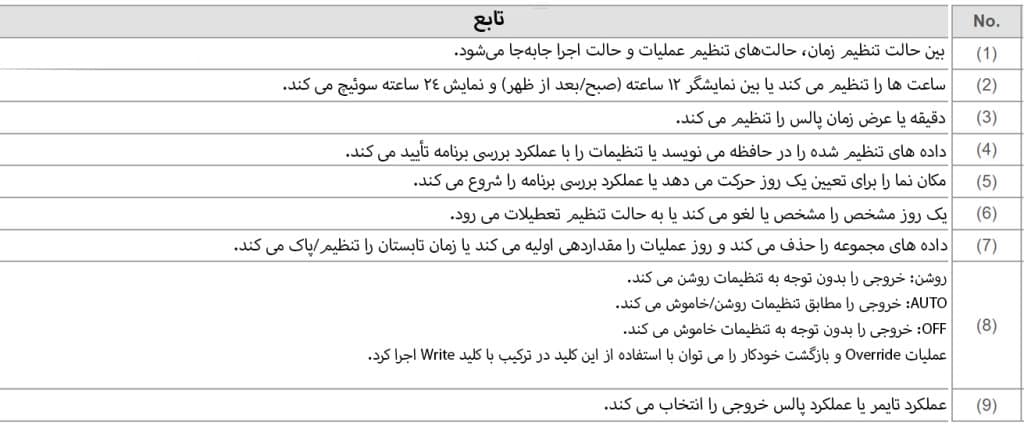

عملکرد پالس خروجی
با عملکرد پالس خروجی، سوئیچ زمان یک پالس با عرض زمانی مشخص را در زمان تنظیم شده ON خروجی میدهد.
با عملیات بازگردانی و بازگشت خودکار، کلید ON/OFF خروجی و کلید Write برای روشن نگه داشتن خروجی کنترل تا زمان خاموش بعدی استفاده میشود.
میتوانید روزهایی را انتخاب کنید که فقط بخشی از عملیات مجموعه را اجرا کنید.
تنظیمات تعطیلات
ممکن است یک روز کار در هفته جاری را به عنوان تعطیلات تنظیم کنید (به عنوان مثال، یک روز غیرعملیاتی: خروجی بدون توجه به تنظیمات خاموش خواهد شد).
پس از گذشت آن روز، عملیات طبق برنامه منظم ادامه مییابد و از هفته بعد در آن روز به طور عادی عملیات اجرا میشود.
روش های شروع سوئیچ زمان
با یک سوئیچ زمان، پیشرفت زمان زمانی شروع میشود که یک ولتاژ به بخش منبع تغذیه اعمال شود.
- هنگامی که بخش منبع تغذیه خاموش است، زمان پیشرفت میکند و تنظیمات حفظ میشوند، اما هیچ عملیاتی برای روشن یا خاموش کردن خروجی انجام نمیشود.
ترتیب ترمینال
مثال برای H5F-A/B
