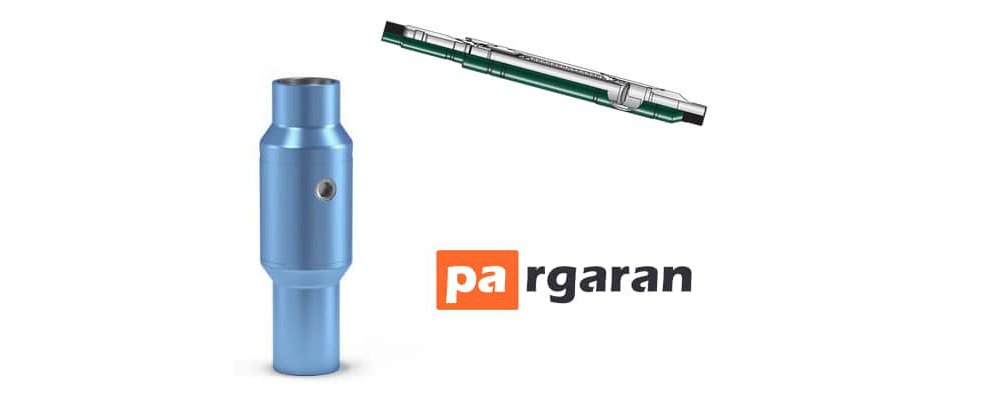

شیر ایمنی درون چاهی | Subsurface Safety Valve، به گونه ای طراحی می شود که در صورت خرابی کنترل سطح یا خراب شدن تجهیزات موجود در آن، جریان چاه به طور خودکار مسدود شود.
و بر اساس موقعیت کنترل به دو دسته سطح و زیرسطح طبقه بندی می شوند. بر همین اساس، سیستم های عامل ممکن است از راه دور و بر اساس یک اصل ایمنی اجتناب از خرابی در سطح که از یک صفحه کنترلی واقع در مرکز نظارتی فعال می شود، کار کنند یا یک مکانیزم کنترلی از سطح زیرین باشند.
اگر لوله ها جداسازی قابل انتخاب باشند از شیر بازیابی سوپاپ درون چاهی؛ و اگر لوله ها جداسازی قابل انتقال باشند از شیر با قابلیت بازیابی جریان استفاده می کنیم. ولو ایمنی درون چاهی انواع مختلفی دارد که مهم ترین دسته بندی آن ها براساس موارد زیر می باشد:
- سیستم عامل
- اصل کار
- عمق تنظیم
- روند انتخاب
- مکان کنترل
سیستم های عامل در شیر ایمنی درون چاهی
مکانیزم های کنترل سیستم عامل برای کلوز خودکار جریان در صورت بروز شرایط از پیش تعیینی در چاه طراحی و به کار می روند. (توسط دیفرانسیل فشار / سرعت جریان در عرض شیر تحریک می شود).
در یک خط کنترل فولاد ضد زنگ ۱/۴ اینچ به پوشش بیرونی رشته لوله متصل و هنگام نصب لوله نصب می شود. برای باز شدن شیر، متناسب با فشار دهانه چاه، ممکن است لازم باشد فشار را بین 4000 تا 5000 psi نگه داریم.

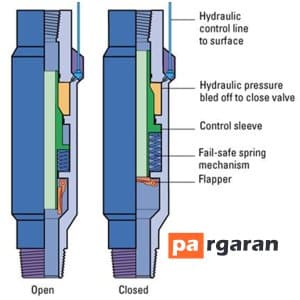

شیر ایمنی درون چاهی کنترلی نوع دیفرانسیل افت فشار را در یک خط جریان احساس می کند. انواع مختلفی از آن و از نوع دیفرانسیلی وجود دارد. اگرچه آنها از دستگاه های آب بندی مختلفی مانند فلپر یا توپی استفاده می کنند، اما همه آنها با یک خط جریان و کشش فنر کنترل می شوند.
