عملگر های پنوماتیک فنری و دیافراگمی میتوانند "مستقیم عمل کنند"، به این معنی که هوا به محفظه دیافراگم، ساقه محرک را به سمت پایین هل میدهد.
محرک پنوماتیک فنر و دیافراگم دارای دیافراگم، فنر و ساقه به عنوان قسمت های اصلی آن میباشد. هوا فشار دیافراگم و فنر را فشار میدهد. علاوه بر این، فشرده سازی فنر باعث جابجایی ساقه شیر میشود. محرک های پنوماتیک دیافراگم فنری کاربرد گسترده ای در فرآیند صنعتی دارند.
محرک های پنوماتیکی اساساً از یک دیافراگم، یک ساقه و یک فنر تشکیل میشوند. با اعمال فشار بر روی دیافراگم، فنر متراکم میشود. متراکم سازی فنر باعث حرکت مکانیسم محرک میشود. بنابراین، فشار هوا فنر را مجبور میکند تا محرک را متراکم و به حرکت درآورد.
عملگر های پنوماتیکی فنر و دیافراگم
علاوه بر این، محرک های پنوماتیکی فنر و دیافراگمی را میتوان "عمل معکوس"، به این معنی که هوا به محفظه دیافراگم باعث میشود ساقه محرک به سمت بالا حرکت کند.
این کار "باز کردن هوا" فنر را متراکم میکند، که به نوبه خود باعث میشود که با کاهش فشار منبع، ساقه محرک به سمت پایین حرکت کند.
این رایجترین نوع محرک دیافراگمی است که استفاده میشود، زیرا کار فنر باعث میشود در هنگام از دست دادن هوای تامین، شیر در وضعیت "شکست مسدود" قرار بگیرد.
اصل کار عملگر پنوماتیک فنری و دیافراگمی:
محرک دیافراگم خطی پنوماتیک بر این اصل استوار است که هنگامی که فشار سیگنال تامین هوا از محفظه هوای متشکل از پوشش دیافراگم فوقانی و دیافراگم عبور میکند، میله فشار را به سمت پایین حرکت میدهد زیرا رانش روی دیافراگم ایجاد میشود و فنر را متراکم میکند.
هنگامی که نیروی فنر برابر با رانش تولیدی توسط فشار سیگنال تغذیه هوا بر روی دیافراگم میشود، میله فشار در موقعیت مربوطه تثبیت میشود. بنابراین، میله فشاری خارج شده از محرک باعث جابجایی میشود که به آن شغل میگویند.

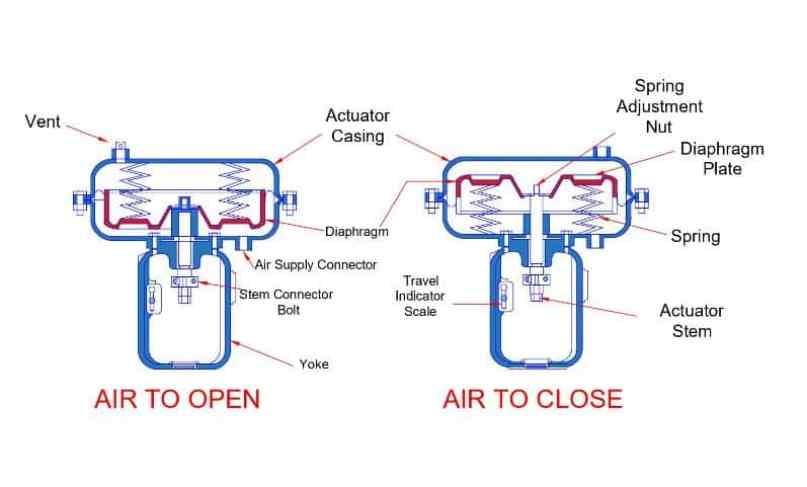

قطعات:
عملگر پنوماتیک فنری و دیافراگمی چگونه کار میکند؟
محرک فنر و دیافراگم به اصطلاح برای دیافراگم یا غشای انعطاف پذیر است که دو محفظه مقعر مسطح را از هم جدا میکند.
محرک های فنری و دیافراگمی از نوع "هوا برای انبساط" یا "هوا برای جمع شدن" هستند. اگر شیر از نوع push-to-close باشد، پایین آمدن میله با سیگنال پنوماتیک باعث مسدود شدن شیر میشود. اگر شیر از نوع push-to-open باشد، پایین آمدن میله باعث باز شدن آن با اعمال سیگنال پنوماتیکی میشود.
حداقل یکی از حفره ها به یک خط فشار متصل است که محرک را کار میکند. هوای تحت فشار دیافراگم را منبسط میکند و شفت محرک را در یک حرکت خطی میکشد. اگر از قسمت بالایی نمودار عبور کند، نیروها باعث تغییر شکل دیافراگم و جابجایی ساقه به سمت پایین میشود. از طرفی اگر هوا به زیر نمودار وارد شود، حرکت به سمت بالا خواهد بود.
این عملگرها در برابر فشار فنری که وظیفه بازگرداندن دیافراگم به موقعیت اولیه خود را دارد، هنگامی که دیافراگم فشاری را تجربه نمیکند، عمل میکند.
انواع
1. بازی مستقیم (فنر برای جمع شدن):
اکثر محرک های دیافراگمی از نوع مستقیم هستند. محفظه بالایی دیافراگم فشار را دریافت میکند و میله کاهنده به سمت پایین حرکت میکند. در محرک های پنوماتیکی فنر و دیافراگم مستقیم، هوا کیس دیافراگم را به سمت پایین هل میدهد.
با اعمال فشار معینی بر دیافراگم، فنر به گونه ای متراکم میشود که ساقه شروع به حرکت میکند. ساقه به حرکت خود ادامه میدهد تا فشار دیافراگم برابر فشار فنر شود.
زمانی که فشار هوا در محفظه بالایی عمل کند مستقیما عمل میکند. فشار زیاد روی دیافراگم میتواند به دیافراگم آسیب برساند.
در هنگام خرابی هوا (یا بدون هوا) دریچه باز میشود. فنری باز میشود هوا برای مسدود شدن عمل مستقیم.
2. بازیگری معکوس (فنری):
محرکهای نمودار برگشتپذیر وجود دارند که در آنها هوا باعث حرکت میله به سمت پایین یا بالا میشود.
این محفظه پایینی است که فشار را دریافت میکند، بنابراین حرکت ساقه به سمت بالا است. هنگامی که فشار هوا در محفظه پایینی عمل میکند و باعث میشود دیافراگم به سمت بالا حرکت کند و ساقه منقبض شود، عمل معکوس دارد.
