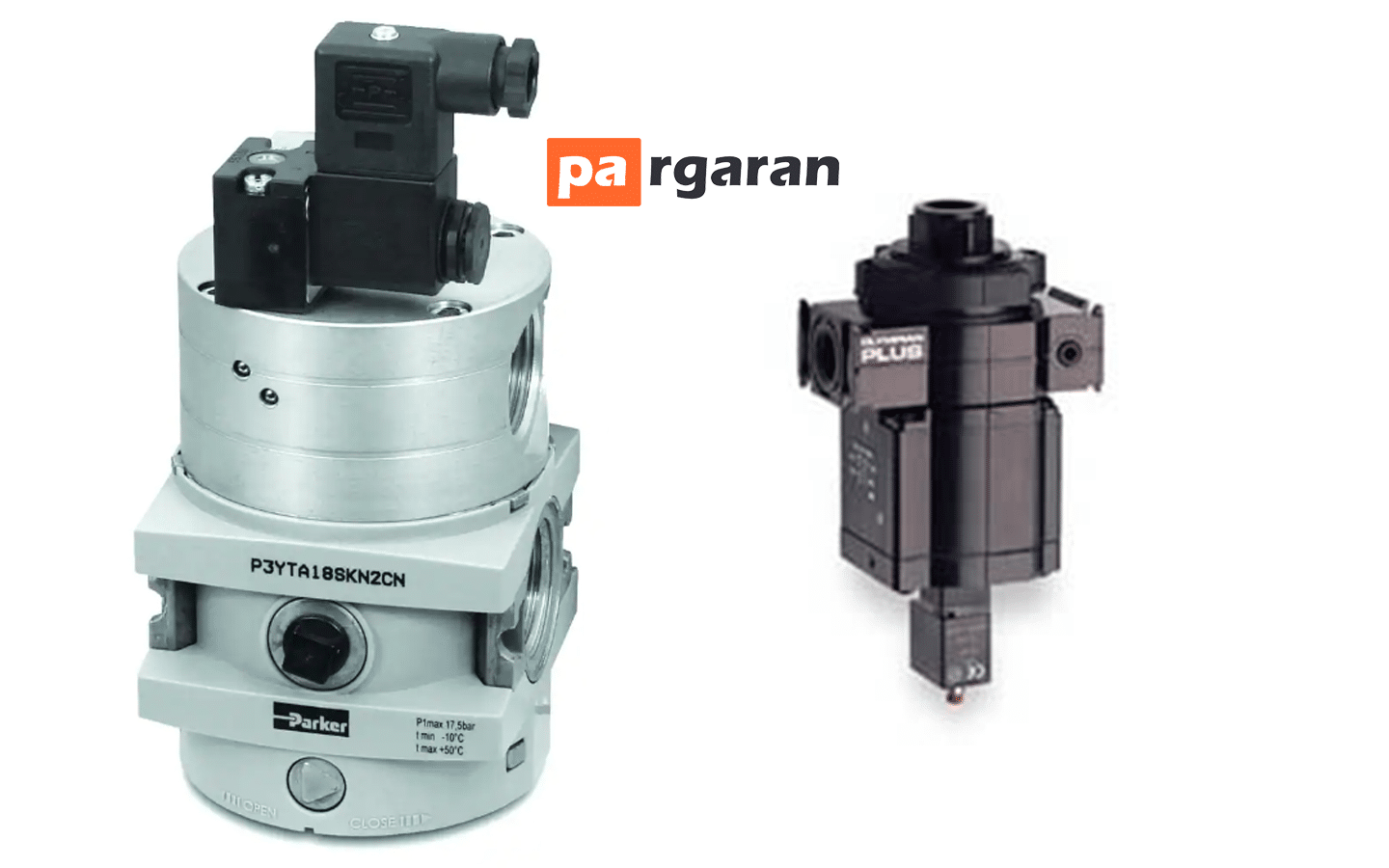

شیر تخلیه و شروع نرم | Soft Start Dump Valve چیست؟

شیرهای تخلیه نرم استارت | Soft Start Dump Valve، یک عملکرد شروع نرم ارائه می دهند. در هنگام راه اندازی اولیه، امکان افزایش کنترل، فشار پایین دست را فراهم می کند و در صورت لزوم، برای اطمینان از کاهش سریع فشار سیستم، یک عملکرد تخلیه را اعمال می کند. پیرو رعایت دستور العمل های ماشین آلات و تجهیزات، نصب یک شیر تخلیه نرم استارت کمک بسزایی برای کارکرد مناسب آن ها محسوب می شود.

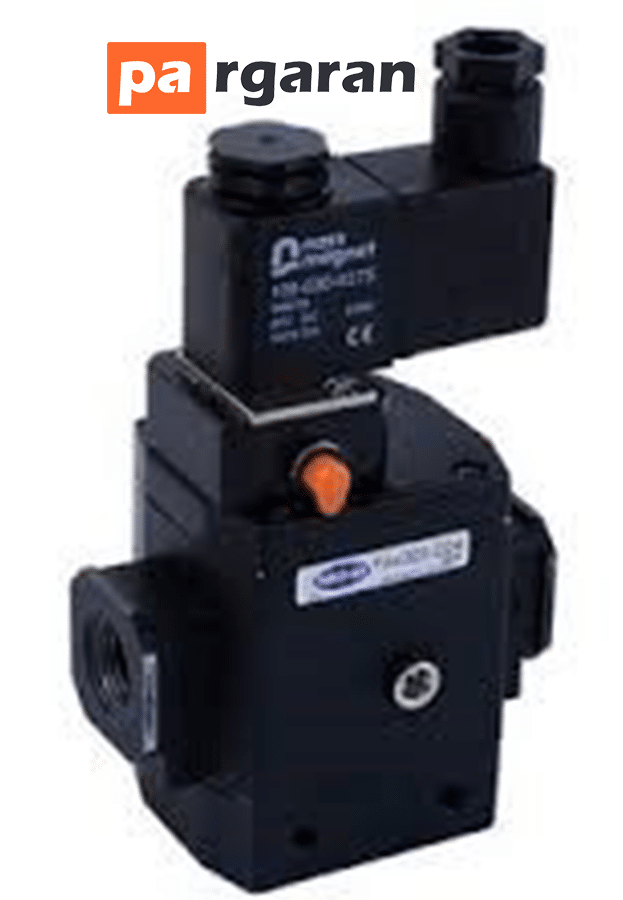

نحوه کارکرد شیر تخلیه نرم استارت | Soft Start Dump Valve

در حین کارکرد عادی، به یک سیستم یا دستگاه پنوماتیکی اجازه عبور هوا، به صورت تدریجی داده می شود. از طریق یک گذرگاه محدود در شیر می توان سرعت ایجاد فشار در سیستم را تنظیم کرد، که عموماً یک دستگاه سوپاپ فنری داخلی است. زمانی که افزایش تدریجی فشار، نیرویی بیش از نیرویی که آن را بسته نگه داشته باشد، این سوپاپ فنری شروع به کار می کند.

در نتیجه پاپت (poppet) کاملاً باز می شود و در شرایطی که به عنوان نقطه ضربه (Snap Point) شناخته می‌شود، حرکت می‌کند. در این حالت اجازه می‌دهد جریان بصورت کامل از راه‌های عبور نامحدود شیر عبور کند و به سرعت سیستم را تا فشار کامل خط پر کند.

برای اکثر دستگاه‌ها این نقطه اتصال در محدوده 40 تا 80 درصد فشار خط کامل خواهد بود. دستگاه ها با افزایش فشار در نتیجه حجم سیستم مقابله می کنند. غالبا نصب یک شیر بزرگتر در یک سیستم توزیع، باعث می شود تا ظرف چند دقیقه، سیستم به فشار کامل برسد.

طراحی و قرار گرفتن شیر تخلیه در قسمت پایین سیستم، منجر به تخلیه سریع فشار می شود. در این مورد می تواند دارای اپراتورهای سلونوئید یا شیر برقی و اغلب یک عملکرد تخلیه یا تخلیه اضطراری باشد. علاوه بر این، می توان یک سوئیچ محدود را در قرقره سوپاپ دستگاه قرار داد.

در اصل عملکرد نظارتی دارد و برای باز یا بسته شدن، سیگنال هایی را به قرقره ارسال می کند.  با ایجاد ارتباط با سایر شیرها و رله ها (تقویت کننده ها) به ایمن تر کردن دستگاه ها کمک می کند.

چگونه شیر تخلیه نرم استارت را انتخاب کنم؟

• در هنگام راه‌اندازی اولیه (اگر دچار مشکل می شود.)
• تنظیم مجدد در جایی که سرعت‌های اولیه بیش از حد می‌تواند منجر به مشکلات سایش یا گیر افتادن شود،
• در جاهایی که یک عملکرد توقف یا تخلیه اضطراری مورد نیاز است.
• چه جریانی مورد نیاز است. (اندازه پورت و احتمالاً مدل انتخابی را تعیین می کند.)
• حداکثر فشار عملیاتی چقدر است.

برای هر بخش از سیستم که به این روش کار می کند، از یک شیر شروع یا تخلیه نرم استفاده کنید. هر چه سیستم بزرگتر باشد، عملکرد تخلیه یا توقف اضطراری برای تخلیه کامل سیستم بیشتر طول می کشد.

اگر خطر ایمنی بالایی در این بخش از دستگاه وجود دارد، برای مطابقت هر چه بیشتر با دستورالعمل ماشین‌آلات، از نسخه‌های استارت و تخلیه نرم تحت نظارت و همراه با مدارهای مناسب دیگر استفاده کنید. دریچه های شروع و تخلیه نرم را در مجموعه FRL نزدیک به انتهای پایین دست قرار دهید تا از جریان برگشتی زیاد از طریق روان کننده جلوگیری کند.

در مواردی که حجم زیادی از هوا باید تخلیه شود، اگر هوا را نمی توان به یک موقعیت مناسب هدایت کرد، یک صدا خفه کن نصب کنید. شیر تخلیه فرسوده و با مقاومت کمتری تحمل بار ضربه ای ندارد. در جاهایی که هوای خروجی می تواند به شدت با روان کننده پر شود، معمولاً از تجهیزاتی که به سطوح بالایی از روان کننده نیاز دارند، یک صدا خفه کن قوی نصب می کنند.

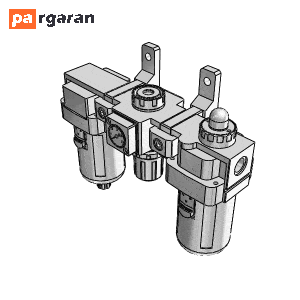

شیر تخلیه نرم در مجموعه FRL

امیدوارم از خواندن مقاله (شیر تخلیه و شروع نرم | Soft Start Dump Valve) لذت برده باشید.

در صورت هرگونه سوال و پیشنهاد با مجموعه پرگاران تماس حاصل نمایید.
