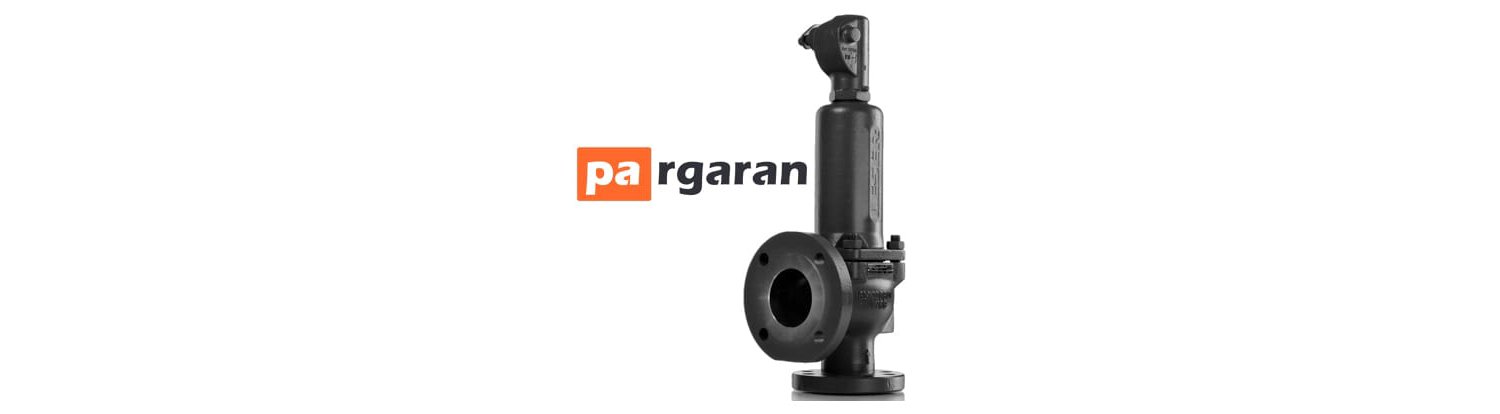

شیر ایمنی | Safety Valve، برای حفاظت از تجهیزات و تأسیسات در برابر انفجار یا خرابی و .. به کار میرود. این ولو به صورت خودکار و اتوماتیک عمل میکند و در جایی نصب میشود که احتمال دارد فشار عملیاتی سیستم یا مجرای دارای فشار از حداکثر مجاز خود بیشتر شود.
مانند: دیگ های بخار الکتریکی، تانک های ذخیره گاز، توربین ها، بویلر و ... . وقتی نازل شیر ایمنی فشاری بیش از فشار تعریف شده برای آن در نقطه ورودی سیال به شیر، حس کند، مجرابند شیر باز و عمل تخلیه سیال تا برگشت به سطح زیر ست پوینت انجام میگیرد. پس از آن دیسک به حالت نرمال خود یعنی close برمیگردد.

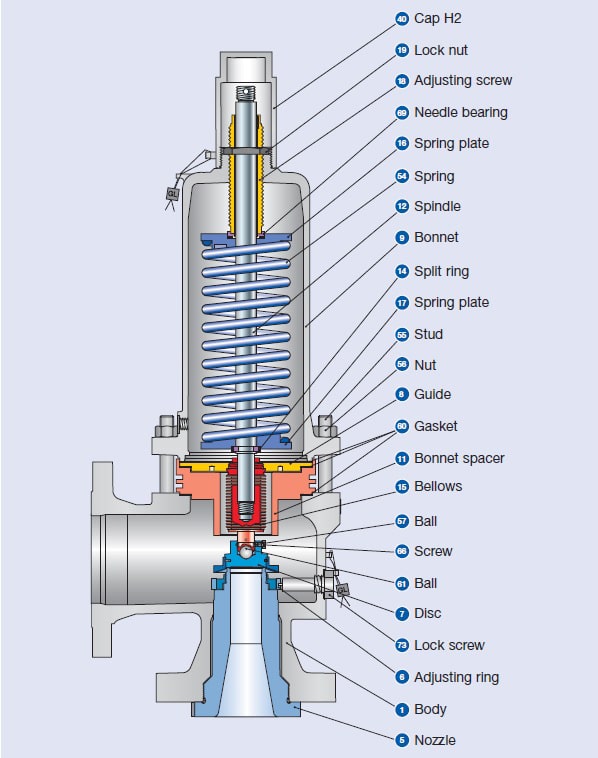

شیر ایمنی بر اساس نوع، اجزا متغیر و ثابت متفاوتی دارد که در تصویر زیر میتوان یک شماتیک کلی از اجزا آن دید.
نازل در این ولو محل ورود فشار، دیسک نقش مجرابند و فنر نقش کنترل کننده فشار را دارد.
شرایط مختلفی که میتواند منجر به افزایش فشار شود عبارت است از:
- عدم تعادل در میزان دبی به دلیل باز و بسته شدن سهوی شیرهای ایزوله در مجراها
- خرابی سیستم خنک کننده که باعث انبساط سیال یا بخار میشود.
- افزایش فشار گذرا (Transient Pressure Surges)
- آتش سوزی
- خرابی لوله مبدل حرارتی
- واکنشهای گرمایی غیرقابل کنترل در مجتمعهای شیمیایی
- تغییر دمای محیط
از انواع شیر ایمنی میتوان به موارد زیر اشاره کرد:
شیر ایمنی Spring-Loaded Pressure-Relief Valves
متداول ترین و پر مصرف ترین نوع شیر ایمنی است، به همین دلیل در بسیار از موارد منظور از سیفتی ولو همین ولو است. نیروی درونی فنر برای آن است که دیسک را در برابر فشار درونی نگه دارد.
شیر ایمنی Pilot-Operated Pressure-Relief Valves
ترکیبی از Pilot Assy و شیر اصلی (که هر نوع شیری میتواند باشد) است. در شیر فشارشکن نوع Spring loaded نیرویی که در برابر فشار ورودی قرار میگیرد، نیروی فنر است. اما Relieving Pressure و Reseating Pressure به وسیلهی Pilot Assy کنترل میشوند که باعث میشود تقریباً مشابه شیرهای Spring Loaded Pressure Relief عمل نماید.
هنگام استفاده از شیرهای فشارشکن Pilot-operated، نمیتوان شیر اصلی را تنظیم کرد.
این ولو در مقایسه با شیر Spring Loaded اندازه بزرگتری دارد، به همین دلیل در موقعیت های سختتر مانند زمانی که فشار بالا است از آنها استفاده میشود.
شیر ایمنی Dead-Weight Pressure-Relief Valves
اگر فشار طراحی (Design Pressure) مخزن تحت فشار در فشار پایین تنظیم شود، شیر فشارشکن از نوع Dead-Weight ،Reliving Pressure را با وزن دیسک تنظیم میکند. شیر ایمنی وکیوم (The Vacuum Relief Valve) هنگام تغییر فشار درونی مخزن تحت فشار به فشار منفی، فشار را جذب میکند.
