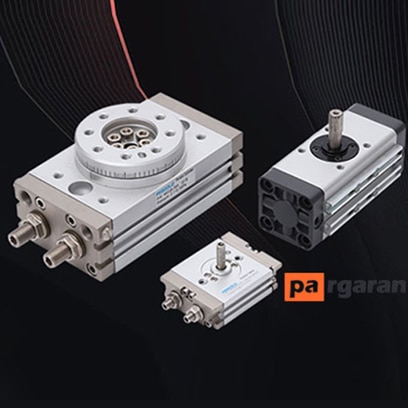

سیلندر روتاری پنوماتیک |جک چرخشی پنوماتیک: به کمک نیروی سیال تحت فشار محور (هوای فشرده) سیلندر دوار در زوایای ثابت و محدود میچرخد. از مهمترین مزایای سیلندرهای بادی میتوان به ابعاد کوچک و نصب آسان اشاره کرد. زوایای جک دوار توسط سیستم های مکانیکی محدود و کنترل زاویه به صورت داخلی یا خارجی انجام میشود.
در انتهای دوره یک ضربه گیر برای کاهش سرعت وجود دارد. یکی از مهمترین کاربردهای جک دوار، حرکت کنترلی برای باز کردن شیر پروانه ای در خط لوله است. با جک چرخان میتوانید عملیات دیگری مانند: خم کردن میله ها را انجام دهید.
این جک در زوایای ۹۰ درجه و ۳۶۰ درجه موجود است. سیلندرهای روتاری پنوماتیک، به دو دسته سیلندرهای با چرخش محدود و سیلندرهایی با چرخش نامحدود تقسیم میشوند. اگر شافت به طور نامحدود بچرخد به آن موتور پنوماتیک نیز میگویند.

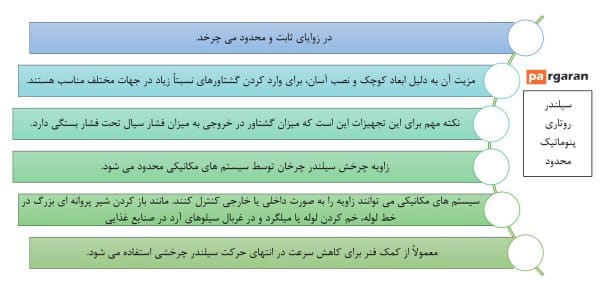

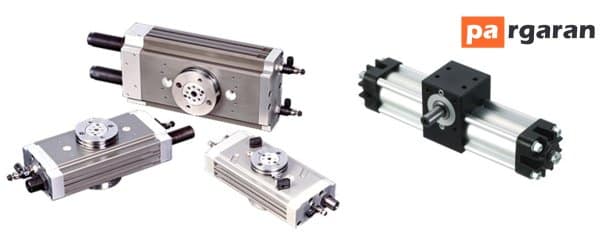

سیلندر روتاری پنوماتیک | جک چرخشی پنوماتیک | Pneumatic rotary cylinder محدود

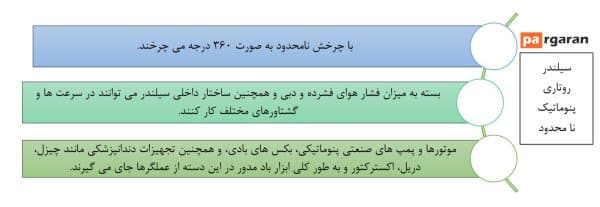

جک چرخشی پنوماتیک نامحدود

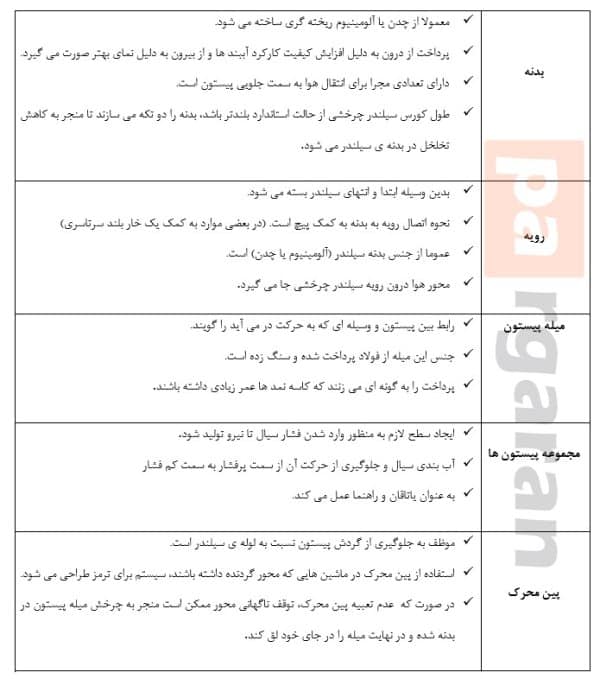

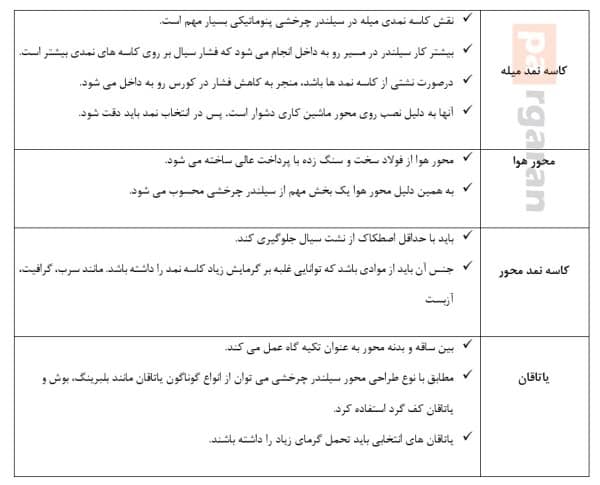

اجزای اصلی سیلندر روتاری پنوماتیک | جک چرخشی پنوماتیک

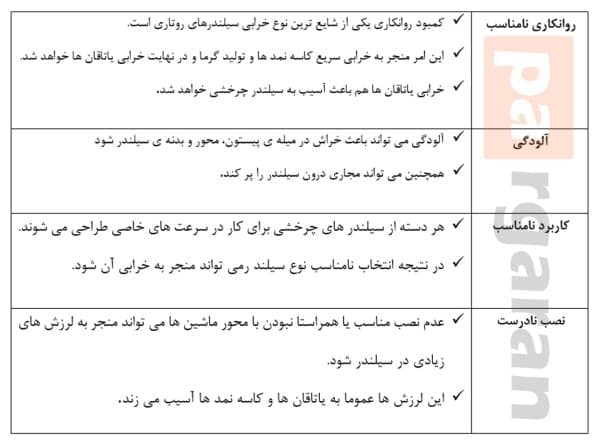

علل خرابی سیلندر پنوماتیک روتاری
سیلندر پنوماتیک روتاری در دورهای بسیار بالا کار میکند. پایه های نصب سیلندر قسمتی از بدنه است که در سیلندر هایی با قطر کم، پایه سیلندر را رزوه کرده و مستقیم به پایه متصل میشود، در سیلندرهایی با قطر زیاد، نصب به کمک پیچ در کناره انجام میشود.
-
جک چرخشی هیدرولیک
محرک های چرخشی هیدرولیک واحدهای فشردهای هستند که میتوانند گشتاور بسیار بالایی را در فضاهای کوچک با استفاده از فشار هیدرولیک تولید کنند. این محرک ها و قطعات با راندمان بالا را میتوان دقیقا و به راحتی کنترل کرد.
محرکهای هیدرولیک و اجزای چرخشی با محفظهای به خوبی مهر و موم هستند که میتواند فشارهای عملیاتی بالا را حتی در سختترین شرایط تحمل کند.
در سیلندر هیدرولیک دوار، انرژی موجود در سیال تحت فشار مانند روغن هیدرولیک را به دو حالت خطی و چرخشی تبدیل کند. در حالت روتاری این حرکت را به صورت چرخش شفت جک هیدرولیک میتوان دید.
البته در برخی از انواع سیلندرهای هیدرولیک میتوان حرکت خطی و روتاری را نیز با هم ترکیب کرد.
امیدوارم از خواندن مقاله (سیلندر روتاری پنوماتیک | جک چرخشی پنوماتیک) لذت برده باشید.
در صورت هرگونه سوال و پیشنهاد با مجموعه پرگاران تماس حاصل نمایید.
