فیلتر پنوماتیک چه کاربردی در سیستم پنوماتیک دارد؟

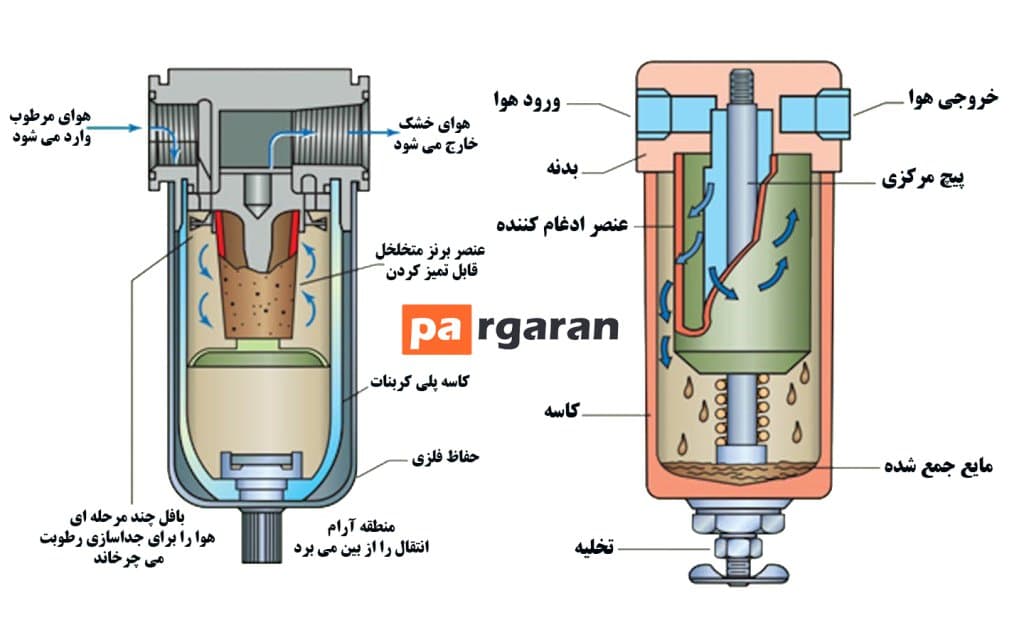

فیلتر پنوماتیک | Pneumatic filter، جزء مهم سیستم پنوماتیک و به عنوان خشک کن هوا یا فیلترهای های تحت فشار شناخته می‌شوند. هوای اتمسفر دارای ناخالصی هایی مانند بخار آب، گرد و غبار، ذرات روغن معلق در هوا، گرده گیاهان و ... است.

هر یک از این عوامل برای سیستم های صنعتی که با فشار هوا کار می‌کنند؛ خطرناک است و به دستگاه ها صدمه وارد می‌کند. علاوه بر آن، سیستم های صنعتی با هوای ناخالص به درستی کار نمی‌کنند. برای حل این مشکل از فیلتر استفاده می‌کنند.

فیلتر پنوماتیک وسیله ای است که ناخالصی ها را از جریان هوای تحت فشار حذف می‌کند. بدین منظور در خروجی هوای کمپرسورها از آن ها استفاده می‌شود. از طریق تکنیک مختلف، ذرات معلق و ناخالصی‌ها را به دام می‌اندازد و اجازه می‌دهد تا هوای خالص از آن عبور کند.

یکی از مهم ترین ویژگی ها، درجه تفکیک یا کارایی است؛ که در انتخاب فیلتر باید به آن توجه کنید. این مشخصه نشان دهنده درصد جداسازی ذرات در فیلتر است. علاوه بر این ویژگی، یک فیلتر با کیفیت باید بتواند پس از کارکرد طولانی مدت و داشتن آلودگی زیاد، هوا را تصفیه کند.

هنگامی که فشار به طور ناگهانی افزایش می‌یابد، ممکن است عملکرد فیلتر مختل گردد و تبدیل به یک هدر دهنده انرژی شود. به منظور جلوگیری از بروز این نوع از مشکلات، باید فیلتر را به طور مداوم بررسی کرد. هنگام عبور هوا از فیلتر با اندازه گیری فشار، می‌توانید زمان مناسب تعویض فیلتر هوا را بفهمید و از بروز صدمات احتمالی به دستگاه جلوگیری کنید.

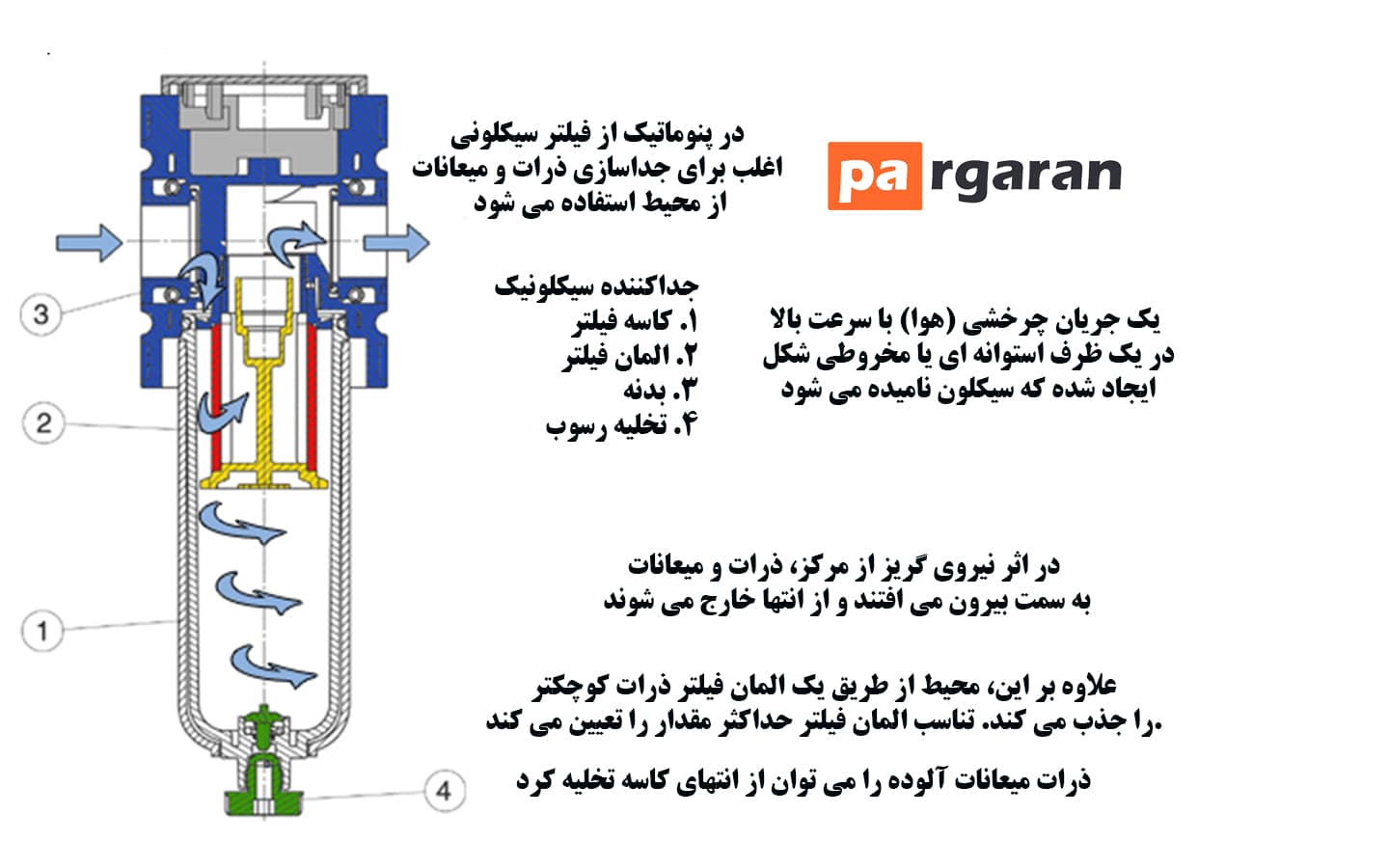

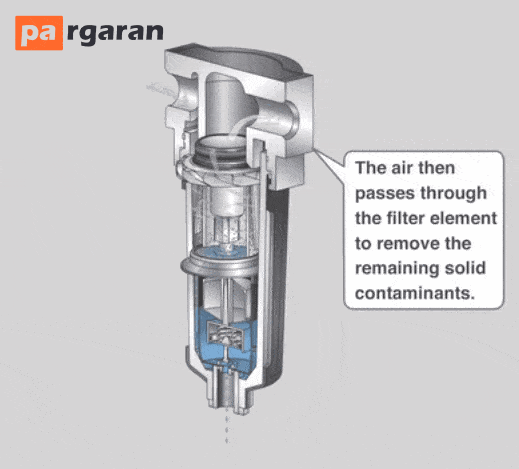

عملکرد فیلتر پنوماتیک

در وحله اول فیلتراسیون، هوای تحت فشار از فیلتری عبور می‌کند که در آن اثر چسبندگی ایجاد می‌شود. در این حالت روی فیلتر، ذرات بزرگتر جذب و آب به صورت قطرات بزرگتر متراکم می‌شود. سپس به محفظه جداسازی منتقل می‌شود.

سرعت هوای تحت فشار کاهش می‌یابد، در نتیجه باعث می‌شود ذرات روی یک پد لانه زنبوری تحت فشار شوند. در این حالت به قطرات آب به انتهای سیستم تخلیه حرکت می‌کنند.

• در مرحله اول بیشتر قطرات آب، روغن و ذرات بزرگ از بین می‌روند.
• در مرحله دوم هوا از فیبر عبور می‌کند. در نتیجه این عبور، هزاران گرداب کوچک تولید می‌شود و سرعت هوا را افزایش می‌دهد.

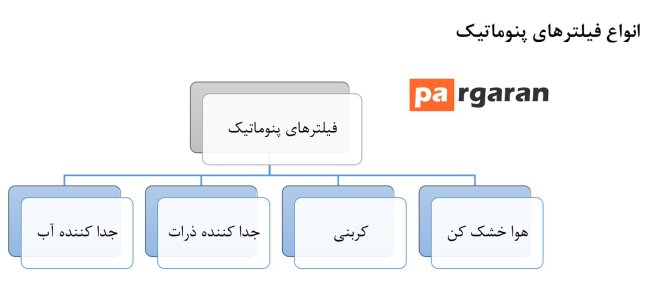

موارد استفاده از فیلترهای پنوماتیکی

فیلتر های پنوماتیک اولیه

فیلترهای پنوماتیک تجاری و معمولی، ذرات کوچک به اندازه 5 میکرومتر از هوا را فیلتر می‌کنند. فیلترها از دستگاه های پنوماتیکی در برابر آسیب هایی که در اثر این آلاینده ها خواهند دید، محافظت می‌کنند.

این آلودگی‌ها شامل: ذرات خاک، قطرات کوچک آب یا آئروسل ها و ذرات معلق در هوا هستند که از کمپرسور خارج می‌شوند. هوای خارج شده از کمپرسور از یک لایه که می‌تواند از جنس کربن فعال یا موارد دیگر باشد عبور کند. آلاینده های ناخواسته تا حدود 95 درصد در این مرحله جذب می‌شوند.

فیلتر های پنوماتیک ثانویه

فیلترهای پنوماتیک ثانویه، کاربردهای زیادی دارند. این فیلترها می‌توانند ذرات کوچک 50 نانومتر، بخار، مه، رطوبت، روغن و ذرات ریز را از جریان هوا را حذف کنند.

این سیستمف با شتابدادن به هوا، گرداب های کوچکتری ایجاد می‌کند. ذرات کوچک تر که توانستند از مرحله قل عبور کنند توسط شکاف‌های تنگ فیلتر، آن ها را جذب می‌کنند. در نتیجه بطور طبیعی باعث افت فشار می‌شود که می‌توان با استفاده از رگولاتور افت فشار را جبران کرد.

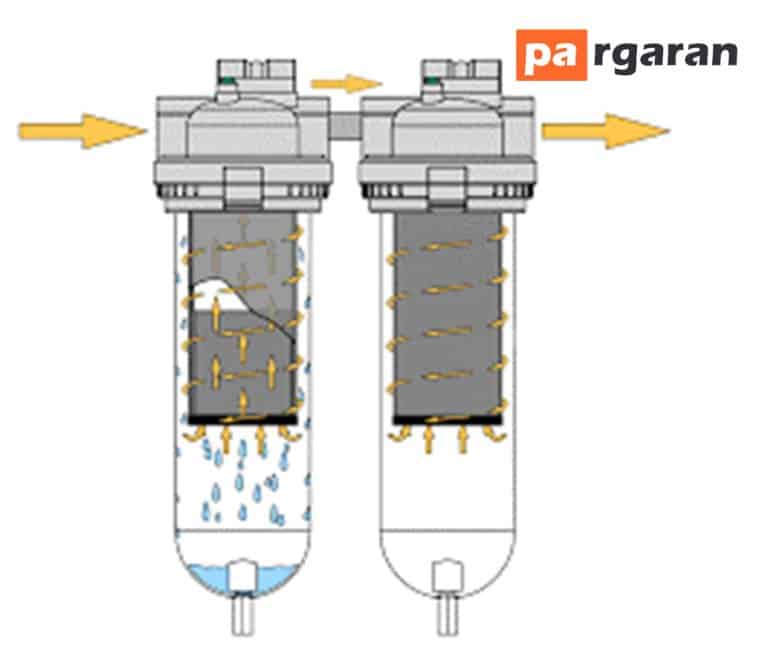

• فیلتر هوا خشک کن

هوا به تدریج در این فیلترها خنک می‌شود و با استفاده از الیاف غشایی بخار آب را با جذب مولکول ها از بقیه هوا جدا می‌کند. در مرحله بعد هوای خشک به بقیه قسمت های دستگاه منتقل می‌شود. این مدل فیلترها، بهترین گزینه برای استفاده در مواقعی هستند که سیستم شما به آب حساس است.

• فیلتر کربنی

بهترین گزینه برای حذف گازهای خاص مانند بو هستند. علاوه بر این، این فیلترها برای حذف قطرات روغن نیز به خوبی عمل می‌کنند. به طور معمول، هوا از طریق یک کارتریج پر از کربن فعال عبور می‌کند تا مولکول های ناخواسته را جذب کند و از بقیه گازها جدا می‌شوند. با توجه به محدودیت کارتریج های کربن ، نیاز به تعویض و تمیز کردن دوره ای دارند.

• جداکننده ذرات

کاربرد این نوع از فیلترها برای حذف ذرات جامد از هوا مانند خاک و رسوبات دیگر است. در واقع، پر فروش ترین نوع اصلی فیلترها می‌باشند و معمولا با رسوبات کوچک به اندازه 5 میکرون جذب می‌کنند.

• جداکننده آب

این دسته از فیلتر علاوه بر آب، روغن را نیز فیلتر می‌کند. با استفاده ار فشار بالا، ذرات را جدا کرده و به محفظه دیگری انتقال می‌دهد.

نکات استفاده از فیلتر پنوماتیک | رطوبت گیر

انتخاب رطوبت گیر مناسب نقش مهمی در کارایی و کیفیت سیستمی که با هوای تحت فشار کار می‌کند، می‌تواند داشته باشد. اندازه منافذ المنت فیلتر پنوماتیک، یکی از ویژگی های مهمه محسوب می‌شود. چرا که نشان می‌دهد، کوچکترین اندازه ذرات و ناخالصی های قابل فیلتر چه مقدار است.

مورد دیگر تخلیه، سطح آب مقطر جمع شده در کاسه فیلتر است تا از ورود آب به مسیر هوا جلوگیری کند. به همین منظور استفاده از فیلترهای تخلیه اتوماتیک و نیمه اتوماتیک به جای فیلترهای تخلیه دستی توصیه می‌شود.

کاربرد فیلتر های پنوماتیک

این دسته از فیلترها در مراحل مختلف فیلتراسیون در صنایع مختلفی مانند آزمایشگاه ها و پزشکی، فرآوری مواد غذایی، ابزارهای تحلیلی دقیق، صنایع غذایی، تولید و بسته بندی مواد غذایی و آشامیدنی، صنایع دریایی و هوانوردی کاربرد دارد.

به منظورکارکرد موثر و طول عمر، ماشین‌های پنوماتیکی از فیلترهای پنوماتیک استفاده می‌شود. استفاده از آن ها جهت پاکسازی هوای تحت فشار از هرگونه آلاینده ها می‌باشد. فیلترها با حذف آلاینده ها از سیستم پنوماتیک طول عمر قطعات را افزایش می‌دهند. معمولا به همراه فیلتر هوا، شکل دهنده، تنظیم کننده و روان کننده یا اتصالات مختلف استفاده می‌شود.
