اتصالات لوله در انواع اتصالات صنعتی (industrial fittings)، به عنوان اجزای لولهکشی تعریف میشوند که به مسیریابی لوله برای تغییرات جهت، تغییر اندازه و اتصالات شاخه کمک میکنند.
زانوهای لوله، کاهش دهنده های لوله، اتصالات سه راهی، اتصالات اولت، کلاهک ها، صلیب ها و غیره اتصالات لوله هستند و به طور گسترده در صنعت لوله کشی و لوله کشی استفاده میشوند.
اتصالات لوله های مختلف بر اساس طرح یا الزامات فرآیند، عملکردهای متفاوتی را انجام میدهند.
این نوع اتصالات به صورت اقلام جداگانه تولید و به صورت جداگانه تهیه میشود. اتصالات لوله با استفاده از اتصالات انتهایی مختلف به لوله کشی متصل میشوند.
اتصالات لوله نقش مهمی در عملکرد صحیح لوله ها و لوله ها در کاربردهای انواع اتصالات صنعتی مختلف دارد.
در این مقاله به بررسی اجمالی انواع اتصالات لوله مورد استفاده در صنعت لوله کشی، میپردازیم.
انواع اتصالات صنعتی لوله
انواع مختلفی از اتصالات صنعتی لوله در صنایع لوله کشی، لوله کشی و خطوط لوله برای اتصال انشعاب یا سایر اجزای لوله کشی داخلی استفاده میشود.
اتصالات لوله معمولی که به طور گسترده در صنایع مورد استفاده قرار میگیرند در زیر لیست میشوند.
زانویی لوله کشی اتصالات صنعتی
- ۹۰۰ آرنج
- ۴۵۰ آرنج
- آرنج شعاع بلند
- آرنج شعاع کوتاه
اتصالات صنعتی سه راهی
- سه راهی برابر
- سه راهی کاهش دهنده
- تی منع شده
کاهنده
- کاهنده متحدالمرکز
- کاهنده غیرعادی
جفت
- نیمه کوپلینگ
- کاهش کوپلینگ
آداپتورها
Olet-Connections
- ولدولت
- سوکلت
- آرنج
- Thredolet
- نیپولت
- Latrolet
- Sweepolet
- فلجئولت
شیرهای لوله کشی
- شیر دروازه
- شیر توپی
- شیر چک
- شیر دوشاخه
- دریچه سوزنی
- شیر پروانه ای
- Universal Valve
- صلیب
- صلیب برابر
- کاهش کراس
- Wyes
- کلاه لبه دار
- افشانک (nipple)
- دوشاخه
- بوش
- فلنج های لوله
- مفصل انبساط
- تله های بخار
- خم شعاع بلند
- خم سه بعدی
- خم ۵ بعدی
- خار
- مهره قفلی
- میتر بند
با این حال، توجه داشته باشید که اگر یک لوله یا خط لوله در یک فروشگاه ساخت لوله برای تغییر جهت خم شود، اتصال لوله نیست. اتصالات لوله همیشه اقلام جدا از لوله هستند.

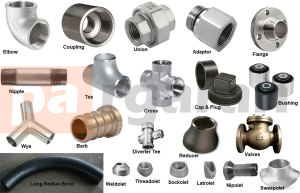

انواع مختلفی از اتصالات صنعتی برای صنایع لوله کشی
اتصالات صنعتی لوله / اتصالات Pipe Union
Pipe Union نوع خاصی از اتصالات لوله است که دو لوله را به هم متصل میکند و به راحتی بدون تغییر شکل به لوله ها جدا میشود. آنها مهر و موم مثبت و مونتاژ آسان و همچنین جداسازی را فراهم میکنند. در کاربردهای اتصالات لوله، آنها عمدتاً برای صنایع لوله کشی کوچک و لوله کشی استفاده میشوند.
اتحادیه های لوله از فولاد کربن، فولاد ضد زنگ، چدن، مس، نیکل، آلومینیوم، پلاستیک، مواد آلیاژی بسته به دما و نیازهای خدمات ساخته میشوند.
Pipe Union دارای سه بخش است. یک انتهای نر، یک مهره و یک انتهای ماده. انتهای ماده در داخل دارای نخ هایی است در حالی که نخ ها در قسمت انتهایی نر در خارج هستند. مهره فشار لازم را فراهم میکند و مفصل را آب بندی میکند.

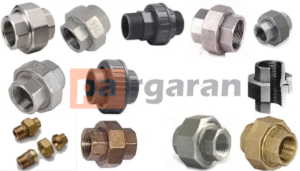

اتصالات لوله معمولی مورد استفاده در اتصالات صنعتی لوله
آداپتورهای لوله
آداپتورها به عنوان اتصالات لوله برای اتصال لوله های غیر مشابه استفاده میشوند. آداپتورهای لوله در انواع مختلفی برای کاربردهای مختلف موجود هستند.
بنابراین باید در هنگام سفارش برای دریافت نوع مناسب دقت کرد. آنها به عنوان زیر طبقه بندی میشوند: آداپتور لوله قفل، آداپتور لوله افست، آداپتور لوله نر، آداپتور لوله زن، آداپتور رشته مستقیم، و غیره.
به طور معمول آنها از فولاد، چدن، پلیمرها، برنج، آلومینیوم، برنز و مس ساخته میشوند.
اتصالات صنعتی لوله اولت
Piping Olet یک اتصال شاخه خود تقویت شده است که برای اتصال شاخه های لوله کوچک از لوله های اصلی سایز بزرگتر استفاده میشود.
این یک جایگزین برای لوله به جای انشعاب لوله است. آنها به طور ویژه توسط شرکتی به نام Bonney Forge طراحی شده اند. در جاهایی که سه راهی کاهنده در دسترس نیست، لوله های لوله کشی بسیار مورد استفاده قرار میگیرند.

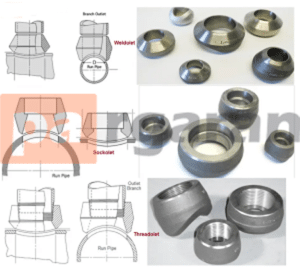

لوله های لوله بر اساس MSS SP-97 یا ASME B 31.3 طراحی شده اند. انواع مختلفی از اولت های لوله کشی موجود است. اولت های لوله کشی پرکاربرد عبارتند از:
Weldolet: این یک اتصال 900 شاخه است و برای اندازه های 2 اینچی و بیشتر در دسترس است. اتصالات لوله Weldolet برای کلاس های دما و فشار بالا مناسب است و به طور گسترده در صنعت لوله کشی استفاده میشود.
Weldolets در دو اندازه موجود است. اندازه کامل و کاهش سایز با این حال، کاهش اندازه پرکاربردترین weldolet است.
سوکلت: سوکلت ها نیز 900 اتصال انشعاب هستند اما برای اتصال لوله های جوشی با سوراخ کوچک به سر لوله های جوش لب به لب با سایز بزرگتر استفاده میشوند. مشابه weldolet، آنها نیز در اندازه کامل و ساختارهای کاهش اندازه هستند.
Thredolet:Threadolets اتصالات لوله 900 مناسب برای اتصال اتصالات رزوه ای کوچک به اتصالات لوله جوش لبه دار هستند.

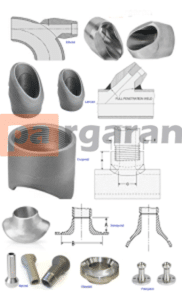

به طور مشابه سایر اتصالات اولت لوله مانند Elbolet، Nipolet، Latrolet، Flexolet، Flangolet، Sweepolet و Coupolet وجود دارد.
Piping Cross
کراس لولهکشی به عنوان یک اتصال لوله چهار طرفه نیز محبوب است زیرا از یک اتصال ورودی و سه خروجی یا برعکس تشکیل شده است.
آنها در صنایع نفت و گاز چندان محبوب نیستند و به ندرت مورد استفاده قرار میگیرند.
آنها در سیستم های اسپرینکلر آتش نشانی استفاده میشوند.
در تقاطع های لوله کشی، چهار اتصال لوله در یک نقطه مشترک به هم میرسند.
wye
اتصالات لوله وای را اتصالات جانبی نیز مینامند. نام wye به این دلیل است که شبیه حرف Y است.
از این نوع اتصالات لوله در سیستم های زهکشی استفاده میشود و دارای خط انشعاب در 45 درجه برای صاف نگه داشتن جریان آب میباشد.
این نوع اتصالات لوله دارای تلفات اصطکاکی کم و تلاطم بسیار کم است.
درپوش و دوشاخه
درپوش و دوشاخه اتصالات لوله ای هستند که برای بستن انتهای لوله استفاده میشوند. آنها انتهای لوله ها را میپوشانند و یک مهر و موم (آب بندی) محکم ایجاد میکنند. آن ها به طور گسترده در بن بست لوله ها یا در future connections. استفاده میشوند.
بوش (بوشینگ)
بوش ها به عنوان اتصالات لوله، اندازه های مختلف لوله را با هم ترکیب میکنند. آنها اندازه بزرگتر را به اندازه لوله کوچکتر کاهش میدهند. در مقایسه با یک اتصال یا کوپلینگ، بوش ها فضای بسیار کمی را اشغال میکنند.
خم شعاع بلند
خمش لوله با شعاع بلند در خطوط لوله انتقال سیال که نیاز به پیگینگ دارند استفاده میشود.
این گونه اتصالات لوله به دلیل شعاع زیاد و تغییر جهت صاف، افت فشار و جریان روان بسیار کمتری دارند.
خم لوله های شعاع بلند معمولی عبارتند از خم لوله های سه بعدی و 5 بعدی که در آن D اندازه لوله است.
خار
خار یک اتصال لوله مفید است که در سیستم لوله کشی استفاده میشود. خارها لوله های انعطاف پذیر را به لوله ها متصل میکنند.
آنها دارای یک انتهای نخی در یک طرف و انتهای دیگر دارای یک لوله منفرد یا چند خاردار است که در لوله انعطاف پذیر وارد میشود.
انواع اتصالات صنعتی لوله بر اساس موارد استفاده و اهداف
بسته به استفاده از اتصالات لوله، آن ها را میتوان به شرح زیر طبقه بندی کرد:
- انواع اتصالات لوله برای تمدید یا خاتمه اجرای لوله
- کوپلینگ ها
- آداپتورها
- اتحادیه ها
- کلاه
- دوشاخه ها
- اتصالات لوله برای تغییر جهت
- آرنج
- خم شونده
- اتصال سه راهی
- صلیب
- انواع اتصالات لوله برای اتصال دو یا چند لوله
- سه راهی
- صلیب
- زانوهای ورودی جانبی
- اتصالات لوله برای تغییر اندازه
- کاهنده ها
- بوشینگ ها
- کوپلینگ ها
- سه راهی کاهش دهنده
- اتصالات لوله برای کنترل جریان
- شیرآلات
معیارهای انتخاب اتصالات صنعتی لوله
برای انتخاب اتصالات لوله مناسب باید عوامل مختلفی در نظر گرفته شود. تعداد کمی از آن ها برای مرجع در زیر ذکر شده است:
مواد ساخت اتصالات صنعتی:
مواد اتصال لوله باید با سرویس و دما سازگار باشد. به طور معمول مواد انتخاب شده مشابه مواد لوله است.
انواع اتصالات صنعتی انتهایی:
خریدار قبل از خرید اتصالات لوله باید از انواع اتصالات انتهایی آگاه باشد.
انواع اتصالات لوله:
اتصالات لوله نیز بر اساس نوع اتصالات مانند رزوه ای یا لغزنده، نر یا ماده مشخص میشود.
بنابراین، این مسئولیت خریدار است که نوع مناسب اتصالات لوله را انتخاب کند.
اندازه اتصالات لوله:
اندازه اتصالات باید قبل از انتخاب اتصال مشخص باشد. به طور معمول، OD یا ID لوله اتصال، اندازه اتصالات لوله را تعیین میکند.
زمانبندی یا ضخامت:
اتصالات لوله نیز در محدوده های مختلف ضخامت مشابه لوله موجود است. بنابراین، قبل از انتخاب اتصالات لوله، باید از ضخامت اطمینان حاصل شود.
رتبه بندی فشار:
فشار داخلی نیز عامل مهمی برای انتخاب مناسب اتصالات لوله است.
استانداردها و کدهای اتصالات صنعتی لوله:
کدها و استانداردهای مختلفی برای اتصالات لوله موجود است. خریدار باید قبل از ثبت سفارش، مورد صحیح را انتخاب کند.
به عنوان مثال، ASTM، ASME، DIN، BSP، MSS، ISO و غیره استانداردهای خاصی هستند که به اتصالات لوله تخصیص داده شده اند و این استانداردها بر طراحی و استفاده از آنها حاکم است.
استانداردهای اتصالات صنعتی لوله
اتصالات لوله با کدها و استانداردهای زیر دیکته میشود:
- ASME B16.9
- ASME B16.28
- ASME B16.11
- ASME B16.1
- ASME B16.3
- ASME B16.4
- ASME B16.5
- ASME B16.14
- ASME B16.15
- ASME B16.25
- ASME B16.36
مواد اتصال لوله
مواد مختلفی که اتصالات لوله از آن ها ساخته میشود عبارتند از:
- کربن فولاد: A-105; الف-234; A-216
- فولاد ضد زنگ: A-182; A-403; A-351
- فولاد کم آلیاژی: A-182; الف-234; A-217
- LTCS: A-350; A-420; A-352
- نیکل و آلیاژهای نیکل
- کروم مولیبدن
- آلومینیوم
- تیتانیوم
- برنز
- برنج
- CPVC
- EPDM
- فایبرگلاس / کامپوزیت
- آهن (خاکستری / چدنی / شکل پذیر)
- الاستومر
- نئوپرن
- نایلون
- پلی آمید
- پلی اتیلن (PE)
- پلی پروپیلن (PP)
- PTFE
- پی وی سی (پلی وینیل کلراید)
کاربردهای اتصالات صنعتی لوله
اتصالات لوله بسیار محبوب است و به طور گسترده در انواع اتصالات صنعتی در صنایع زیر استفاده میشود:
- پالایشگاهی/شیمیایی/پتروشیمی
- شهرداری
- قدرت
- نفت و گاز
- غذا، نوشیدنی و لبنیات
- ابزار دقیق فرآیند
- خمیر و کاغذ
- نیمه هادی
- فولاد
- دریایی / لایروبی
- آبیاری
- مسکونی
- سرویس بهداشتی
- ساخت جاده / بزرگراه
- تهویه و ...
