شیر ساندویچی | modular valve | شیر مدولار نوعی از شیرهای هیدرولیکی هستند که برای کاهش خطوط لوله کشی در سیستم های هیدرولیکی و اشغال فضای کمتر در مواقعی که تعداد شیر آلات کنترلی زیاد است، به کار برده میشوند.
از شیرهای ساندویچی بیشتر برای کنترل فشار، کنترل جریان، چک کننده فشار و شاتل برگشت پذیر استفاده میشود. ماژولار ولو نوعی شیر است که از ماژول های مختلفی تشکیل میشود که میتوانند با ترکیب یا پیکربندی یک سیستم شیری ایجاد کنند که الزامات کاربردی خاص را برآورده کند.
این ماژول ها شامل بدنه سوپاپ ها، سیستم های محرک، ماژول های کنترل و لوازم جانبی میباشد. دسته بندی و نام گذاری این شیرها در برندهای مختلف، متفاوت است و صرف عملکرد بر روی این شیرها اسم گذاری نمیشود.
برای مثال در برند دوپلوماتیک شیر مدولار با عملکرد فشار شکن(ریلف ولو) را با نام "شیر فشارشکن مدولار تحریک مستقیم" و در برند نیوان به این شیرها "مدل NHM" میگویند. این نام گذاری ها فارغ از تفاوت های فنی میباشد.
بدنه شیر جزء اصلی یک سیستم شیر مدولار است. این میتواند از مواد مختلفی مانند برنج، فولاد ضد زنگ یا پلاستیک تشکیل شود و در اندازه ها و شکل های مختلف وجود دارد. بدنه شیر شامل مسیر جریان شیر است که متناسب با کاربرد میتواند مستقیم یا زاویه دار باشد.

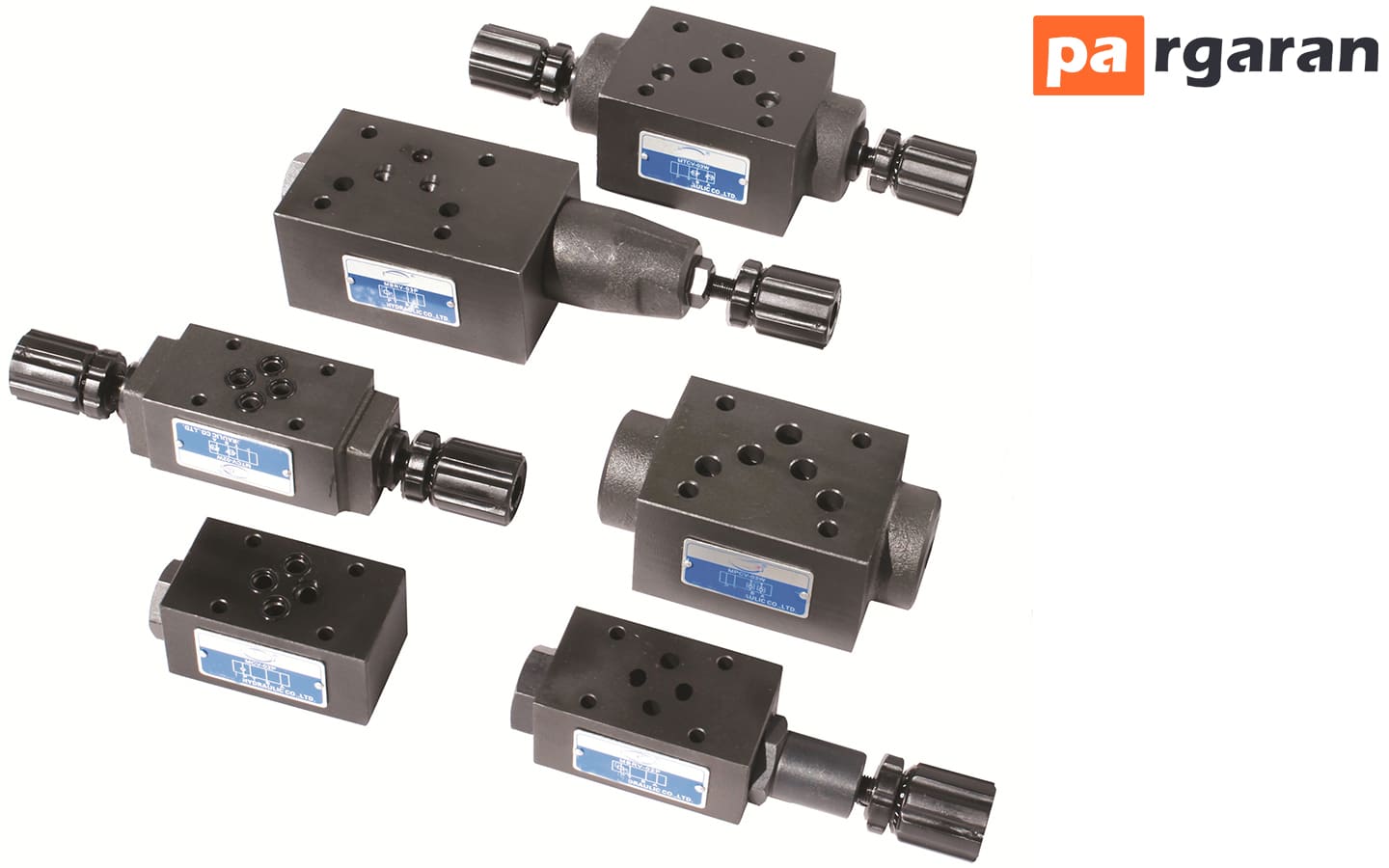

شیر ساندویچی | modular valve | شیر مدولار
سیستم تحریک وظیفه باز و بسته کردن شیر را بر عهده دارد. این میتواند به صورت الکتریکی، پنوماتیک یا دستی کار کند. از طرف دیگر، ماژول کنترل وظیفه تنظیم جریان سیال از طریق شیر را بر عهده دارد. این میتواند شامل ویژگی هایی مانند سنسورهای جریان، سنسورهای فشار و شیرهای برقی باشد.
لوازم جانبی اجزای اضافی هستند که میتوانند به سیستم شیر ماژولار اضافه شوند تا عملکرد آن را افزایش دهند. این لوازم جانبی میتواند شامل فیلترها، تنظیم کننده های فشار و شیرهای کنترل جریان باشد.
شیرهای مدولار در بخش صنعتی محبوب هستند، جایی که از آنها در کاربردهای مختلفی مانند تصفیه آب، فرآوری شیمیایی و تولید دارو استفاده میشود. طراحی مدولار این شیرها امکان نگهداری و تعمیر آسان و همچنین امکان تعویض اجزای جداگانه را بدون نیاز به تعویض کل سیستم شیر فراهم میکند.
به طور کلی، شیرهای مدولار برای کاربردهایی که نیاز به انعطاف پذیری، سفارشی سازی و نگهداری آسان دارند، انتخابی عالی هستند. طراحی ماژولار آنها امکان تطبیق آسان با نیازهای کاربردی خاص را فراهم میکند و آنها را به انتخابی ایده آل برای بسیاری از کاربردهای صنعتی تبدیل میکند.
از مزیت های این شیر میتوان به موارد زیر اشاره کرد:
| به حداقل رساندن سطح نصب |
| جلوگیری از نشت روغن |
| جلوگیری از لرزش و صدا |
