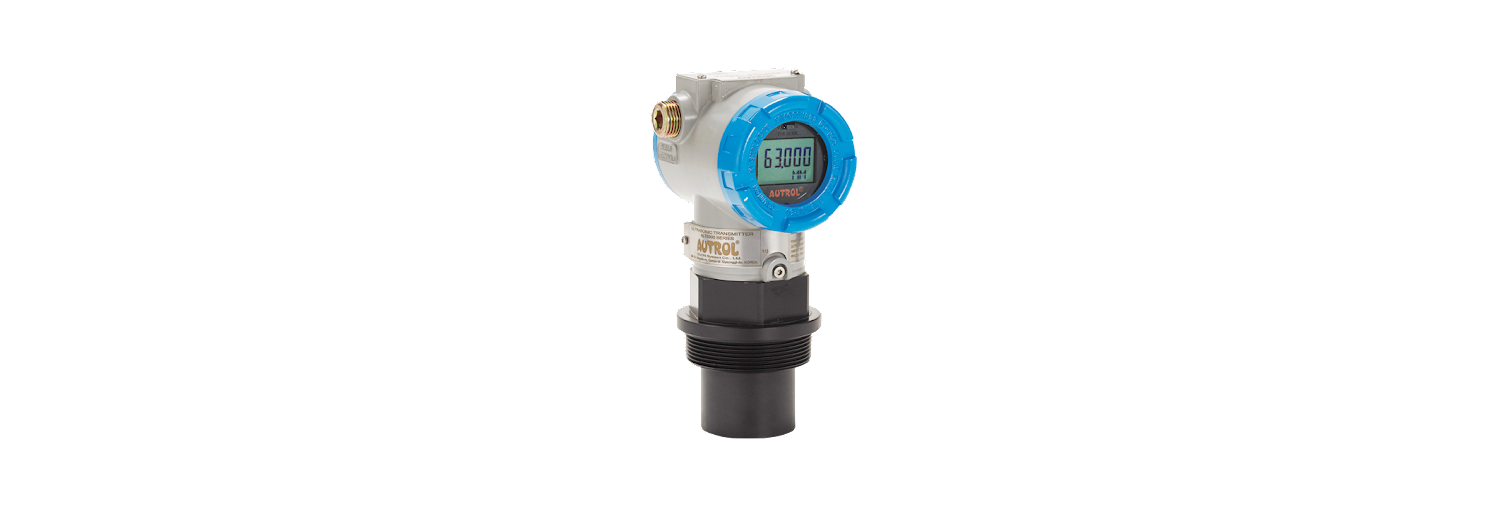

ترانسمیتر سطح | لول ترانسمیتر | اندازه گیری سطح

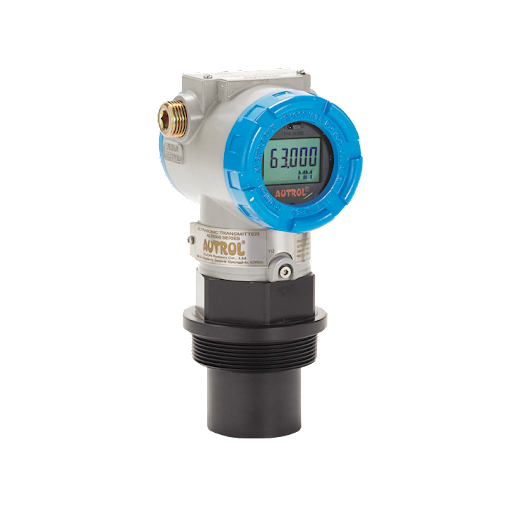

ترانسمیتر سطح (level transmitter) ابزاری هست که اندازه گیری سطح تماس و غیر تماسی را ارائه می‌دهد. ترانسیمیتر سطح شامل سنسور و فرستنده الکترونیکی است.

برای اندازه گیری سطح مداوم و تشخیص سطح نقطه در مایعات و جامدات فله. سطوح مایعات، خمیرها، جامدات حجیم یا گازهای مایع اغلب در مخازن، سیلوها یا ظروف متحرک اندازه گیری می‌شود.

ترانسمیتر سطح level transmitter دارای انواع مغناطیسی، راداری، موج راهنما، اولتراسونیک، DP و هیدرواستاتیک هستند. ترانسمیتر فشار افتراقی با مویرگ و دیافراگم یک انتخاب اقتصادی تر است. و فرستنده سطح مغناطیسی اغلب برای اندازه گیری سطح روغن (دیزل، سوخت) استفاده می‌شود.

فتراسمیتر سطح حسگر و فرستنده الکترونیکی است که اندازه گیری مداوم سطح را فراهم می‌کند. می‌توان از ترانسمیتر های سطح level transmitter برای تعیین سطح یک مایع یا جامد معین در هر زمان معین استفاده کرد.

خازن، رادار، شناور و اولتراسونیک انواع مختلفی از ترنسمیتر های سطح موجود هستند.

ترنسمیتر های اندازه گیری سطح در تعداد بی شماری از برنامه هایی که نیاز به اندازه گیری سطح در ظروف یا مخازن دارند استفاده می‌شود. سطوح محیطی مانند آب، مایعات چسبناک و سوختها یا محیطهای خشک مانند جامدات و پودرهای حجیم را می‌توان با استفاده از تراسمیتر اندازه گیری کرد.

چند نوع ترانسمیتر سطح (level transmitter) وجود دارد؟

۷ نوع اصلی از ترانسمیتر های سطح وجود دارد که پرگاران در تامین انها تلاش می‌کند ارائه می‌دهد.

هر نوع ترنسمیتر به روش متفاوتی عمل می‌کند و برای انواع مختلف فرآیندها مفید است.

1. ترانسمیتر سطح مغناطیسی
2. ترانسمیتر سطح دیسپلیسر
3. ترانسمیتر  سطح اولتراسونیک
4.  ترانسمیتر سطح هیدرواستاتیک
5. ترانسمیتر سطح رادار
6. ترانسمیتر سطح خازنی
7. فرستنده سطح نوع ظرفیت
8. ترانسمیتر سطح رادار موج هدایت شده (GWR)
9. ترانسمیتر سطح فشار دیفرانسیل (DP)

ترانسمیتر سطح چه می‌کند؟

سطح محیط مایع موجود در ظرف را سطح مایع می‌نامند. و ابزاری که سطح مایع را اندازه گیری می‌کند، فرستنده سطح مایع می‌نامیم.

فرستنده سطح نوعی ابزار سطح است. دو نوع فرستنده سطح وجود دارد، مداوم و نقطه ای. فرستنده سطح مداوم یک مانیتور بلادرنگ از ارتفاع مایع در ظرف است.

نوع نقطه، که به طور کلی دو نقطه بالا و پایین را در بر می‌گیرد و هنگامی که محیط داخل ظرف به این دو نقطه برسد، یک سیگنال زنگ هشدار می‌دهد.

انواع فرستنده های سطح مایع بسیار گسترده است.

موارد خاص عبارتند از: سطح سنج مایع فلپ مغناطیسی، نوع ارتعاش چنگال تنظیم، نوع فشار افتراقی، نوع فشار. اولتراسونیک، مقیاس سنج سطح مایع مغناطیسی، فلپ مغناطیسی، رادار و غیره.

سطوح محیطی مانند: آب، مایعات چسبناک و سوختها یا محیطهای خشک مانند جامدات و پودرهای حجیم را می‌توان با استفاده از فرستنده اندازه گیری کرد.

فرستنده اندازه گیری سطح در تعداد بی شماری از برنامه هایی که نیاز به اندازه گیری سطح در ظروف یا مخازن دارند استفاده می‌شود.

این فرستنده ها اغلب کاربرد خود را در حمل و نقل مواد، مواد غذایی و آشامیدنی، نیروگاه ها، صنایع شیمیایی و تصفیه آب پیدا می‌کنند.

اصل کار ترانسمیتر سطح چیست؟

بیایید نگاه دقیق تری به نحوه عملکرد انواع مختلف فرستنده های سطح داشته باشیم.

ترانسمیترهای سطح level transmitter هیدرواستاتیکی یا سطح فشار

ترنسمیترهای سطح غوطه ور نیاز به طراحی دقیق و استانداردهای ساختمانی برای طول عمر طولانی دارند.

آنها مجهز به یک کابل هواکش هستند تا بتواند جبران تغییرات فشار را انجام دهد.

و برای غوطه وری تا ۲۰۰ متر مناسب هستند.

در حالی که حفاظت از رطوبت بسیار مهم است، بسیاری از ترانسمیترها نیز تحت فشار فیزیکی و محیط های سوزاننده قرار می‌گیرند.

از جمله آشفتگی و مواد شیمیایی خورنده. ساختار فولادی ضد زنگ بادوام فرستنده ها برای استفاده طولانی مدت محافظت بالاتری را ایجاد می‌کند.

در حالی که ترانسمیترهای شناور معمولاً در برنامه های آب تمیز استفاده می‌شوند.

آنها همچنین برای استفاده در نگهداری مخازن، ایستگاه های آسانسور، چاه های مرطوب، کارخانه های شیمیایی و رودخانه ها قابل استفاده هستند.

ترانسمیتر های شناور به همان اندازه برای پالایشگاه ها و کارخانه های رنگ آمیزی دستگاه های سنجش قابل اعتماد هستند.

و همچنین ممکن است با تجهیزات تقطیر، تجهیزات پر کننده گازهای قابل احتراق و سیستم های حفاظت بیش از حد مورد استفاده قرار گیرد.

اصل کار سنسور سطح رادار بدون تماس (موج هدایت نشده)

سیستم آنتن برای راه اندازی و دریافت انرژی مایکروویو یک پالس بسیار کم و بسیار کوتاه است.

امواج رادار با سرعت نور حرکت می‌کنند.

زمان اجرا می‌تواند از طریق قطعات الکترونیکی به یک سیگنال تبدیل شود.

اندازه گیری این روش افزایش زمان خاص می‌تواند در مدت زمان کوتاهی پایدار و دقیق باشد.

حتی اگر شرایط بسیار پیچیده باشد، وجود پژواک کاذب، با جدیدترین فناوری پردازش می‌شود و نرم افزار رفع اشکال می‌کند. همچنین می‌توانید سطح اکو را با دقت تجزیه و تحلیل کنید.

آنتن مایکروویو برای دریافت پالس انعکاس می‌یابد و به مدار الکترونیکی منتقل می‌شود.

ریزپردازنده برای سیگنال دهی به منظور شناسایی ریزپالس تولید شده در اکو سطح ماده.

تشخیص اکو توسط سیستم پالس تکمیل می‌شود، دقت می‌تواند به سطح میلی متر برسد.

از فاصله سطح مواد بین پالس D و T متناسب با سفر زمان است: D = C × T/2 جایی که C سرعت نور است زیرا مخزن هوا فاصله مشخصی دارد E ،L: L = E-DBy تنظیم ارتفاع مخزن خالی E (= صفر)، ارتفاع کامل F (= کامل مقیاس) و برخی پارامترهای برنامه پارامترهای برنامه به طور خودکار ابزار اندازه گیری محیط را ایجاد می‌کند.

۴ - ۲۰ میلی آمپر با خروجی مربوطه.

تراسمیتر سطح (level transmitter) رادار چیست؟

ترانسمیتر سطح مایع: برای اندازه گیری سطح مایع استفاده می‌شود.

این تغییر سطح مایع را به سیگنال جاری ۴ ~ ۲۰ma مربوطه تبدیل می‌کند. و برای نمایش، کنترل و سایر عملیات به اتاق عمل منتقل می‌کند.

سوئیچ سطح مایع: برای زنگ هشدار سطح مایع یا قفل شدن استفاده می‌شود.

این مقدار را از قبل تعیین می‌کند (برای زنگ هشدار یا قفل شدن).

اگر مقدار سطح بالا روی ۸۰ set تنظیم شود، هنگامی که سطح مایع به مقدار تعیین شده برسد (یعنی ۸۰)، خروجی سیگنال دیجیتال به عنوان زنگ هشدار یا منبع سیگنال قفل می‌شود.

ترانسمیتر سطح رادار نوعی فرستنده سطح مایع است که از اصل عملکرد رادار استفاده می‌کند.

سنسور سطح رادار که فرستنده سطح رادار نیز نامیده می‌شود، فرستنده نشان دهنده سطح مایع هستند.

بدون تماس اندازه گیری مداوم سطح در مایعات و جامد با سنسورهای رادار فضای آزاد.

RADAR (تشخیص رادیویی و زنگ زدن) دستگاهی است که می‌تواند با به دست آوردن بازتابی از امواج الکترومغناطیسی ساطع شده از خود دستگاه، وجود اجسام دور را تشخیص دهد.

اگرچه بسیار زودتر اختراع شد، اما استقرار گسترده رادار توسط بریتانیا در طول جنگ جهانی دوم برای شناسایی بمب افکن های آلمانی در حال انجام بود.

اندازه گیری سطح رادار یک راه حل مطمئن است. حتی در شرایط شدید فرآیند (فشار، دما) و بخار. نسخه های مختلف آنتن برای هر نوع برنامه راداری در دسترس است.

در اندازه گیری مداوم سطح بدون تماس با رادار، سنسور سیگنال های مایکروویو را از بالا به سمت رسانه ارسال می‌کند. سطح رسانه سیگنالهای برگشتی را در جهت سنسور منعکس می‌کند.

با استفاده از سیگنال های دریافتی مایکروویو، سنسور فاصله تا سطح محصول را تعیین کرده و سطح آن را محاسبه می‌کند.

تفاوت بین سوئیچ سطح و ترانسمیتر سطح level transmitter چیست؟

ترانسمیتر سطح مایع: برای اندازه گیری سطح مایع استفاده می‌شود.

این تغییر سطح مایع را به سیگنال جاری ۴ ~ ۲۰ma مربوطه تبدیل می‌کند. و برای نمایش، کنترل و سایر عملیات به اتاق عمل منتقل می‌کند.

سوئیچ سطح مایع: برای زنگ هشدار سطح مایع یا قفل شدن استفاده می‌شود.

این مقدار را از قبل تعیین می‌کند (برای زنگ هشدار یا قفل شدن).

اگر مقدار سطح بالا روی ۸۰ set تنظیم شود، هنگامی که سطح مایع به مقدار تعیین شده برسد (یعنی ۸۰). خروجی سیگنال دیجیتال به عنوان زنگ هشدار یا منبع سیگنال قفل می‌شود.

اصل کار ترانسمیتر سطح مغناطیسی

این مجموعه شامل یک میله کمکی است که توسط یک شناور احاطه می‌شود، یک آهنربا در داخل شناور یک میدان مغناطیسی را بر روی میله ایجاد می‌کند. جریان الکتریکی تخلیه میله کمکی در فواصل زمانی معینی که از میله کمکی می‌گذرد، یک میدان مغناطیسی ساکن در اطراف شناور ایجاد می‌کند و در عوض فشار پیچشی بر روی میله فلزی ایجاد می‌کند که اکنون تنش به عنوان یک موج تنش در هر دو جهت از محل میله فلزی حرکت می‌کند.

آهنربا در انتهای آزاد یک میراگر وجود دارد که ارتعاش پیچشی را خنثی می‌کند تا به عقب منعکس نشود. اما در طرف دیگر میراگر روی میله وجود ندارد و ارتعاش پیچشی توسط یک مدار الکترونیکی تشخیص داده می‌شود. بنابراین برای اندازه گیری بسیار دقیق، ترانسمیترهای سطح مغناطیسی در انبارهای سوخت، مخازن تزریق مواد شیمیایی، اسکرابرهای مرطوب و مخازن ذخیره سازی استفاده می‌شوند.

اصل کار ترانسمیتر سطح level transmitter الکترومکانیکی

در این فرستنده سطح الکترومکانیکی، وزن سنسور به داخل ظرف حاوی مواد فرآیند کاهش می‌یابد. هنگامی که وزن سنسور به مواد برخورد می‌کند، نیروی کششی وزن کاهش می‌یابد که باعث تغییر در چرخش موتور می‌شود که سنسور را به موقعیت توقف بالایی باز می‌گرداند. بنابراین سطح به صورت الکترونیکی اندازه گیری می‌شود در حالی که وزن کاهش می‌یابد.

اندازه گیری های به دست آمده توسط ریزپردازنده ها پردازش می‌شوند و سپس به سیگنال خروجی حجمی تبدیل می‌شوند. می‌توان از آن در شرایط نامطلوب یا شدید استفاده کرد زیرا تحت تأثیر امواج صوتی، گرد و غبار، الکتریسیته ساکن، رطوبت، دی الکتریک و غیره قرار نمی‌گیرد.

اصل کار فرستنده سطح اولتراسونیک

اصل کار فرستنده سطح اولتراسونیک بر اساس اصل زمان پرواز است. این یک فرستنده سطح غیر تماسی است که برای اندازه گیری نیازی به لمس مواد ندارد. سونیک فرکانس صوتی 20 کیلوهرتز است که برای انسان قابل شنیدن است. بالای 20 کیلوهرتز صدای اولتراسونیک است که برای اندازه گیری سطح استفاده می‌شود.

حسگر منصوب در بالای ظرف موج صوتی ایجاد می‌کند که به مواد فرآیند برخورد کرده و به حسگر منعکس می‌شود. بنابراین زمان مصرفی برای ضربه زدن و بازتاب برای محاسبه سطح مواد استفاده می‌شود. می‌توان از آن برای اندازه گیری اسید و همچنین باز استفاده کرد.

اصل کار فرستنده سطح نوع خازن؟

یک فرستنده سطح ظرفیت برای طیف گسترده ای از مایعات، جامدات، نیمه جامدها و دوغاب استفاده می‌شود. اصل کار فرستنده سطح نوع خازنی بر اساس تغییر در ظرفیت الکتریکی خازن است. که توسط سنسور، ماده دی الکتریک و دیواره رگ تشکیل می‌شود. می‌تواند موادی با ثابت دی الکتریک از 1.1 (کم) تا 88 (بالا) را حس کند.

دیواره رگ و سنسور هر دو به عنوان الکترود عمل می‌کنند. و ماده ای که اندازه گرفتیم به عنوان خازن دی الکتریک عمل می‌کند. ظرفیت به طور مستقیم به سطح مایع بستگی دارد.

هر گونه سوال یا نظری دارید با مجموعه پرگاران در میان بگذارید.
