شیر گیوتین | knife gate valve

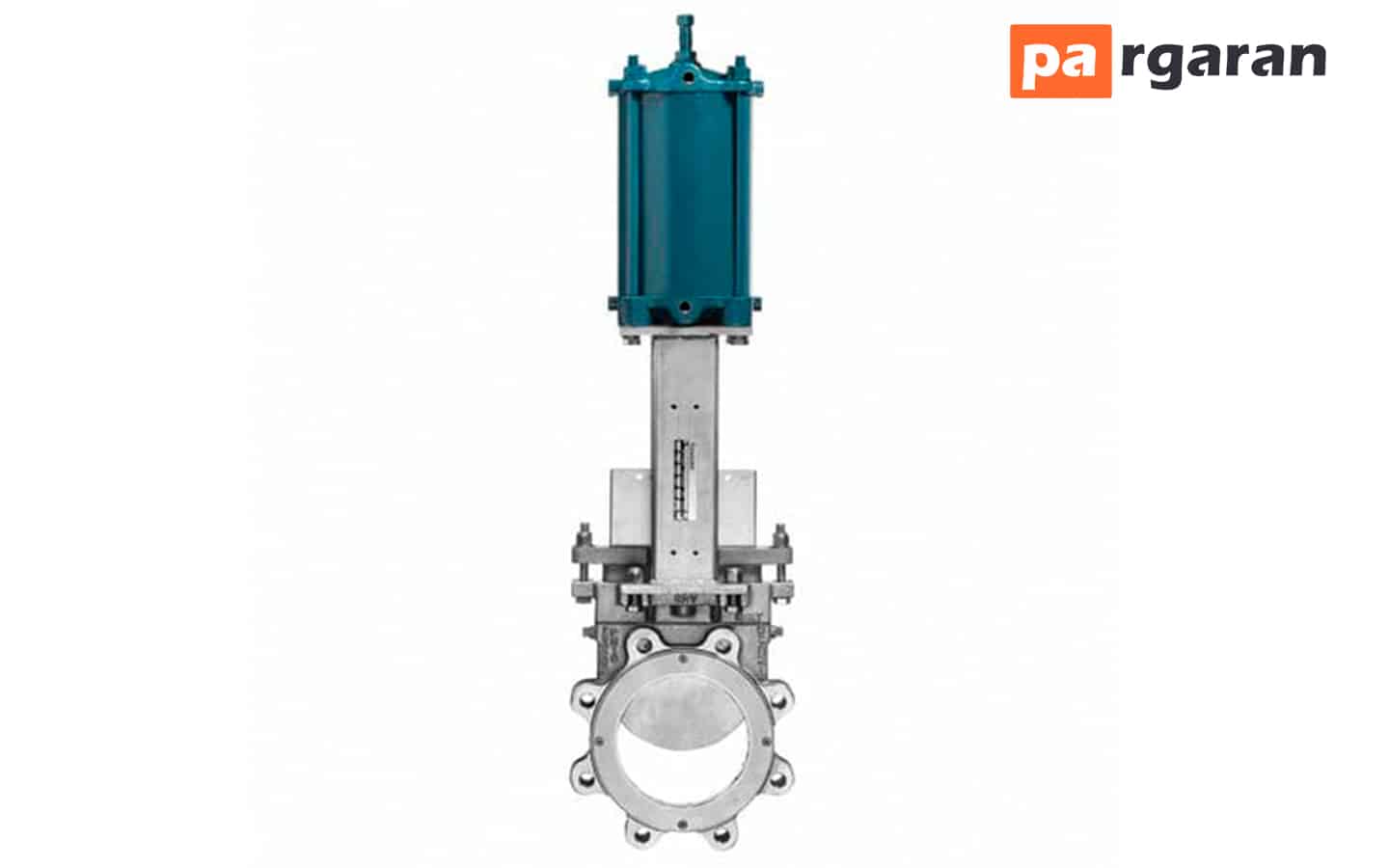

knife gate valve، شیر گیوتین با حرکت خطی المان مسدود کننده برای توقف یا راه اندازی مجدد جریان مورد استفاده قرار می گیرد. بیشتر در صنعت خمیر کاغذ و طراحی کاغذ استفاده می شود. المان این ولوها دارای لبه تیز برای برش خمیر و مهر و موم هستند. شیر چاقویی استیل از نظر شکل المان مسدود کننده، متریال، عملگر و نوع اتصال انواع مختلفی دارد که در شکل زیر به آن اشاره شده است.
انواع شیر گیوتین از نظر عملگر
دستی
ساقه حرکت دهنده دیسک به یک فلکه دستی متصل است که با چرخاندن آن، ساقه حرکت و باعث جابجایی دیسک در مسیر سیال می شود.
پنوماتیکی
در سیستم های پایپینگی که برای بستن یا باز کردن مسیر سیال به فشار و سرعت بیشتری نیاز است، از یک عملگ پنوماتیک استفاده می شود.
انواع گیوتین ولو از نظر اتصال
فلنجی
با دو فلنج به فلنج خطوط پایپینگ متصل می شود
لاگ
با پیچ و مهره به فلنج های لوله متصل می شود. معمولا در انتهای خطوط وصل می شود.
ویفری
بین فلنج های لوله قرار می گیرد، و با پیچ و مهره به فلنج های خط متصل می شود. نسبت به لاگ سوراخ کمتری دارد.

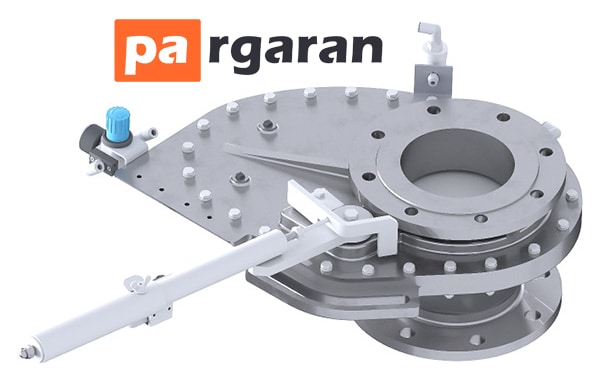

نوع خاصی از شیر چاقویی استیل وجود دارد که به آن شیر چاقویی چرخشی می گویند. این نوع ولو برای مواد سنگین و جابجایی های حجیم سیال مورد استفاده قرار می گیرد.

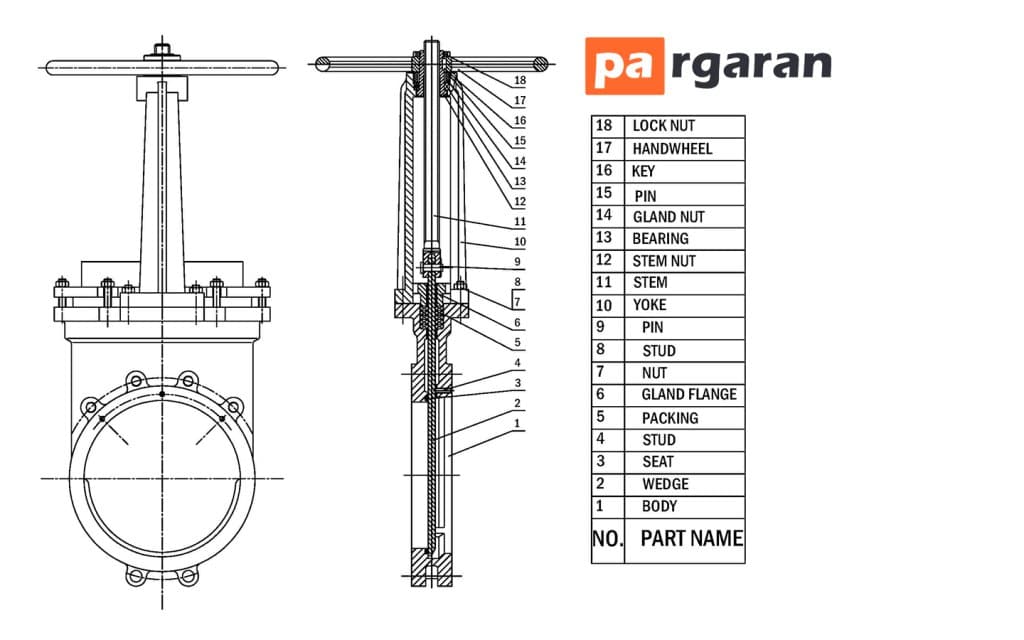

گیوتین ولو براساس نوع و محل کاربرد از متریال و اجزا مختلفی می تواند تشکیل شود. در شکل زیر اجزا یک شیر گیوتینی نمایش داده شده است.
مزایا ( نقاط قوت) و معایب (نقاط ضعف) شیر چاقویی
مناسب سیالات چسبناک، لجن
و دوغاب
عدم کنترل جریان
فعال سازی آسان
محدودیت فشاری کم
ارزان قیمت
نامناسب برای کاربردهای
با شراط بهداشتی
