هزینه سوخت و ویژگی های صرفه جویی در سوخت گیربکس های متغیر مداوم (CVT) فشار را برای ارائه قابلیت CVT به ماشین های بزرگتر و بزرگتر خارج از جاده افزایش مییابد. معماری انتقال هیدرومکانیکی به اجزای هیدرولیک کوچکتر اجازه میدهد تا عملکرد مقرون به صرفه CVT را برای ماشین های بزرگتر ارائه دهند. در نتیجه، تعداد انتقال های هیدرومکانیکی در بازار در حال افزایش است.

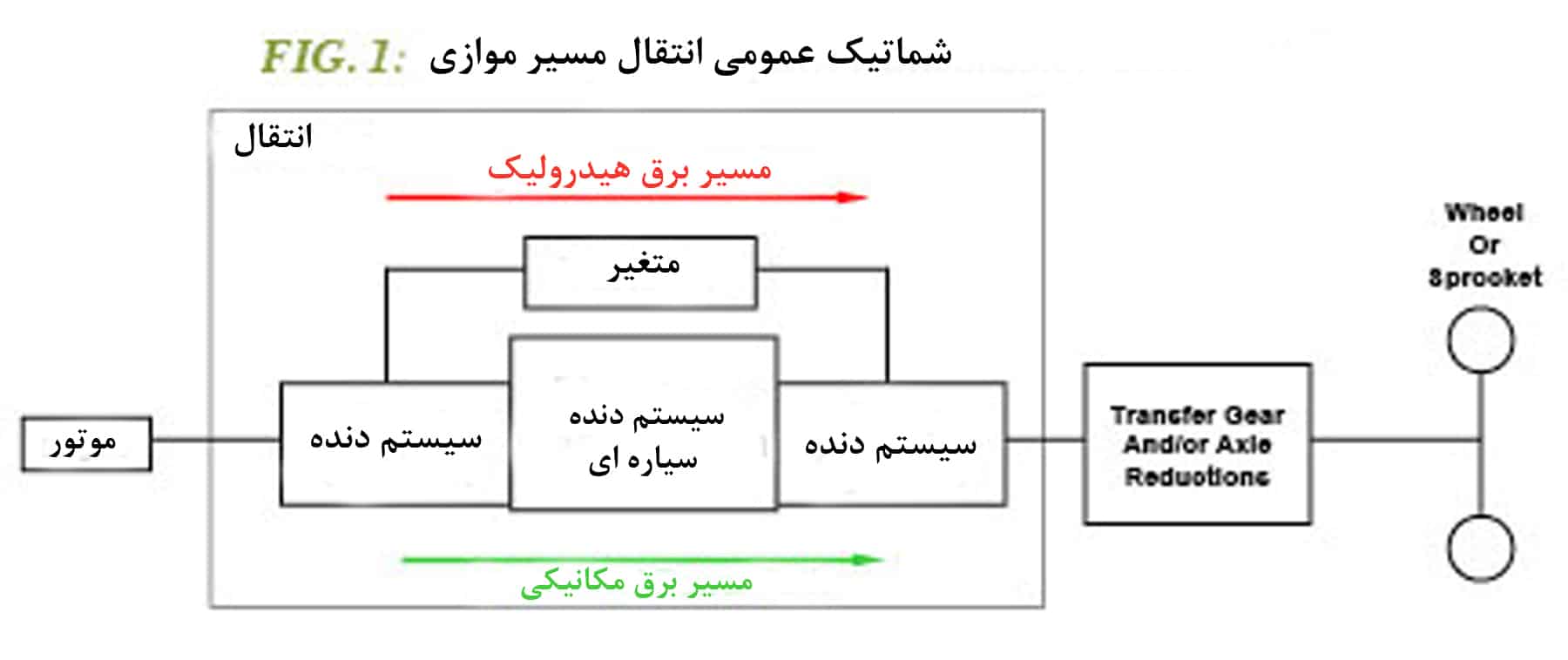

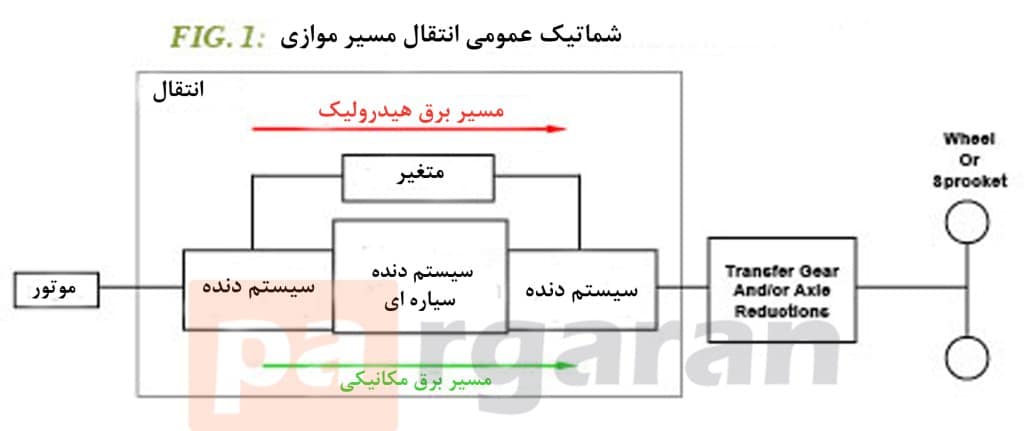

یک شماتیک انتقال هیدرومکانیکی از نظر مفهومی با دو مسیر موازی قدرت ساده است (شکل 1)
مسیر هیدرولیک از یک پمپ و موتور تشکیل میشود که در اینجا به عنوان "متغیر" نامیده میشود. مسیر مکانیکی معمولاً یک شفت با شاید یک یا دو دنده است. این مسیرها با اجزای انتقال مکانیکی معمولی مانند چرخ دنده ها، شفت ها، کلاچ ها و حداقل یک سیاره به هم مرتبط هستند.
تعداد بسیار زیادی از امکانات اتصال وجود دارد. در یک طراحی مشخص، جزئیات این اتصالات است که بخش عمده ای از مالکیت معنوی و تناسب با کاربرد ماشین مورد نظر را تشکیل میدهد.

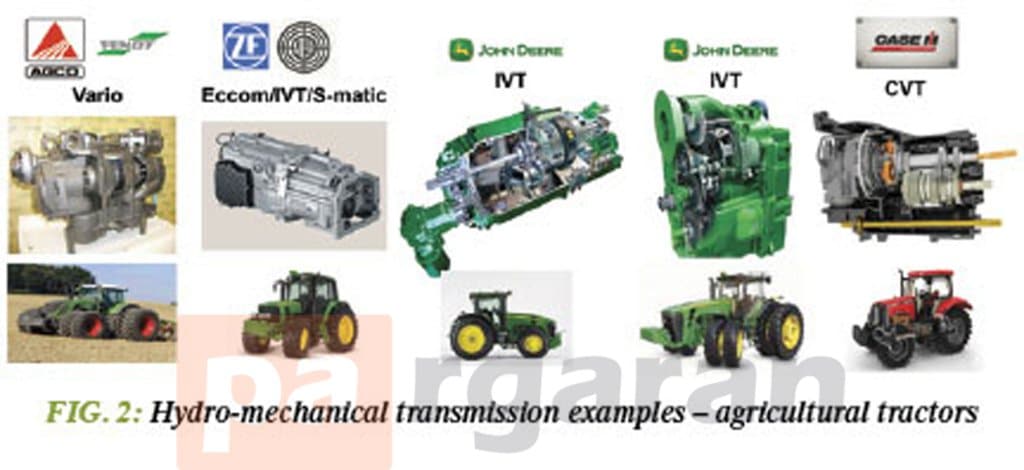

گیربکس های هیدرومکانیکی برای مدت طولانی در تراکتورهای کشاورزی موجود بوده است. آنها یا استاندارد هستند یا به عنوان یک گزینه ارائه میشوند (شکل 2).

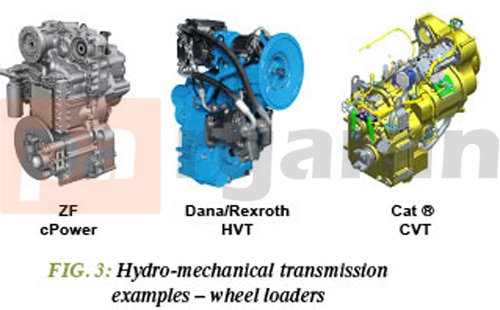

انتقال هیدرومکانیکی به طور کلی در تجهیزات خاکبرداری تا کنون در دسترس نبوده است. گمان میرود که بخش لودر چرخ بیشترین بهره را از CVT میبرد، و اینجاست که میتوان جدیدترین پیشنهادات را پیدا کرد. نمونه های موجود در شکل 3 اعلام و اکنون در دسترس هستند یا به زودی ارائه خواهند شد.
سه چیز باعث تمایز طرح ها در انتقال هیدرومکانیکی میشود:
- اول، ساخت واریاتور و محل آن است، به عنوان مثال پمپ جابهجایی متغیر، موتور محور خمیده با جابجایی ثابت، که در داخل نصب میشود.
- دوم نوع کوپلینگ است. اصطلاحات رایج عبارتند از: جفت شده ورودی، جفت خروجی و تقسیم مرکب. در حالی که جزئیات این نامگذاری فراتر از محدوده این مقاله است، به طور کلی توضیح میدهد که آیا شفت ورودی یا خروجی انتقال مستقیماً از طریق نسبت دنده به یکی از شفت های متغیر متصل است یا خیر. در مورد تقسیم مرکب، هیچ یک از شفت های متغیر مستقیماً متصل نمی شوند.
- سوم تعداد محدوده ها یا حالت ها است. این تعداد اتصالات مکانیکی مختلف است که بین مسیرهای مکانیکی و هیدرولیکی با درگیر کردن و جدا کردن هر گونه کلاچ در سیستمهای دنده ایجاد میشود. توجه داشته باشید که نوع کوپلینگ لزوماً برای هر محدوده یا حالت یکسان نیست.
(شکل 2): گیربکس های هیدرومکانیکی در تراکتورهای کشاورزی
شکل3: انتقال هیدرومکانیکی در تجهیزات خاکبرداری

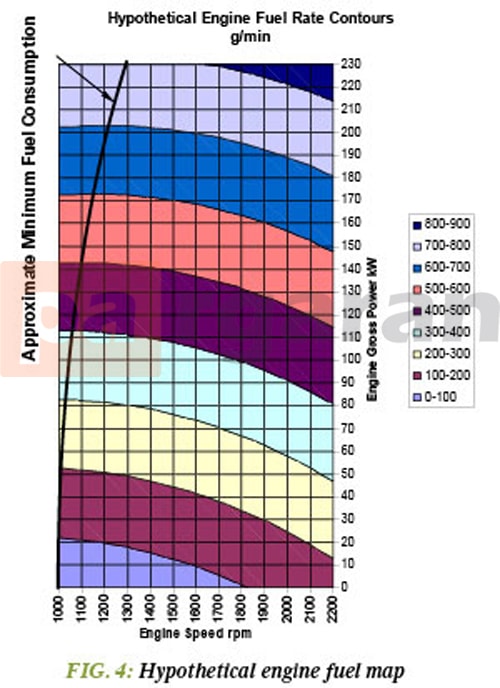

نقشه سوخت موتور در شکل 4 را در نظر بگیرید. محور عمودی قدرت موتور و محور افقی سرعت موتور است. اوج هر کانتور حداکثر قدرت موتور را برای آن نرخ سوخت نشان میدهد. مکان این پیک ها بهترین دور موتور را برای حداقل مصرف سوخت تعریف میکند.
شکل4: نقشه سوخت موتور

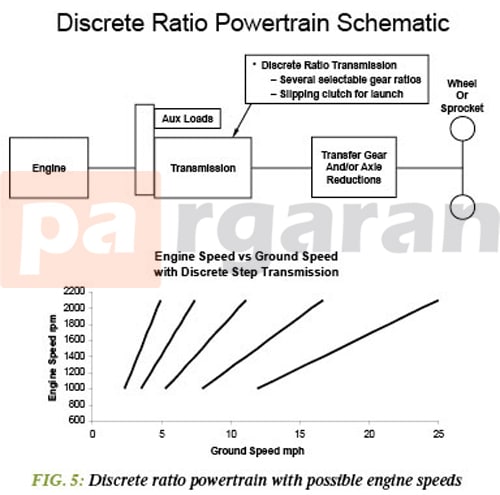

پیشرانه که در شکل 5 دیدید را در نظر بگیرید. نمودار در قسمت پایین شکل نشان میدهد که برای هر سرعت زمینی معین، تنها یک یا دو دور موتور امکان پذیر است. بعید است که یکی از این سرعت ها روی خط حداقل مصرف سوخت شکل 4 بیفتد.
علاوه بر این، تغییرات بار پیش بینی شده، به ویژه اگر مشکلی در تغییر نسبت وجود داشته باشد، ممکن است اپراتور را به انتخاب دور موتور بالاتر (مصرف سوخت بیشتر) سوق دهد. ) و/یا سرعت زمین کمتر (زمان چرخه کندتر).

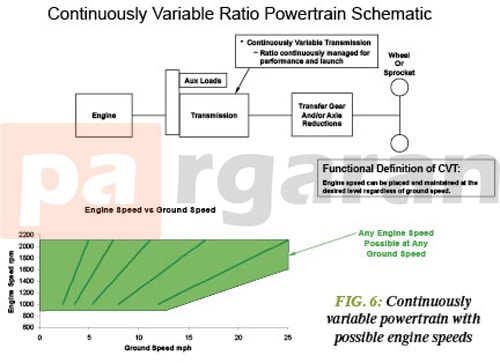

سیستم انتقال قدرت را در شکل 6 در نظر بگیرید. نمودار در قسمت پایین شکل نشان میدهد که برای سرعت زمین معین، تقریباً هر دور موتور ممکن است و بنابراین میتواند با حداقل سرعت موتور مصرف سوخت که در شکل 4 میبینید، مطابقت داشته باشد. دور موتور خطوط از نمودار را در شکل 5 برای مرجع میگنجانند. از آنجایی که CVT های هیدرومکانیکی مدرن نسبت تغییر بسیار خوبی دارند، مشکلات کمی در رابطه با تغییرات بار وجود دارد، مانند انتقال پله های مجزا.
در حالی که اطلاعات این مقاله ممکن است شما را برای طراحی یک گیربکس هیدرومکانیکی فراهم نکند، به شما این امکان را میدهد که راحت تر آنها و مزایای بالقوه آنها را تشخیص دهید.
شکل 5: دور موتور خطوط از نمودار
شکل 6: سیستم انتقال قدرت
