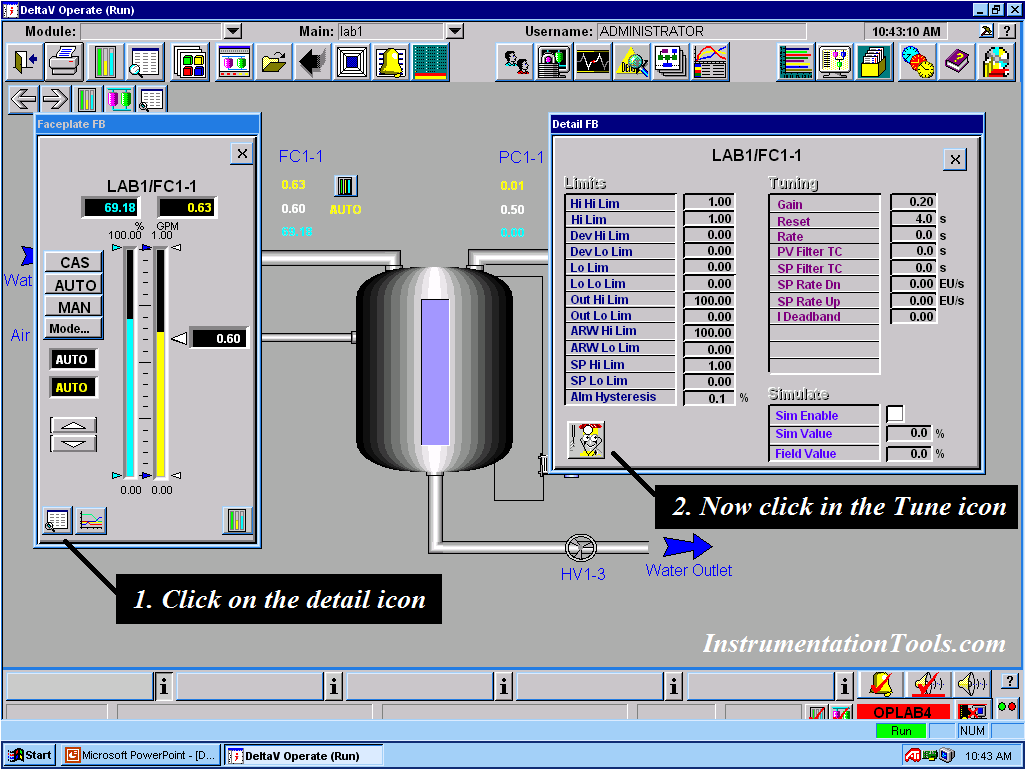

برای تنظیم یک حلقه در سیستم DeltaV: صفحه نمایش اپراتور (فیس پلات) حلقه مورد نظر را باز کنید:

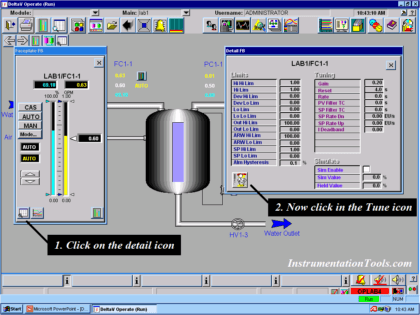

1- مانند شکل بر روی آیکون جزییات کلیک کنید.
2- در مرحله ی بعدی روی آیکون Tune کلیک کنید.
نکته: در بخش گزینهها، مطمئن شوید که گزینه "Expert" علامت زده شده است.
میتوانید نوع فرآیند و همچنین پاسخ مورد نظر را تغییر دهید.

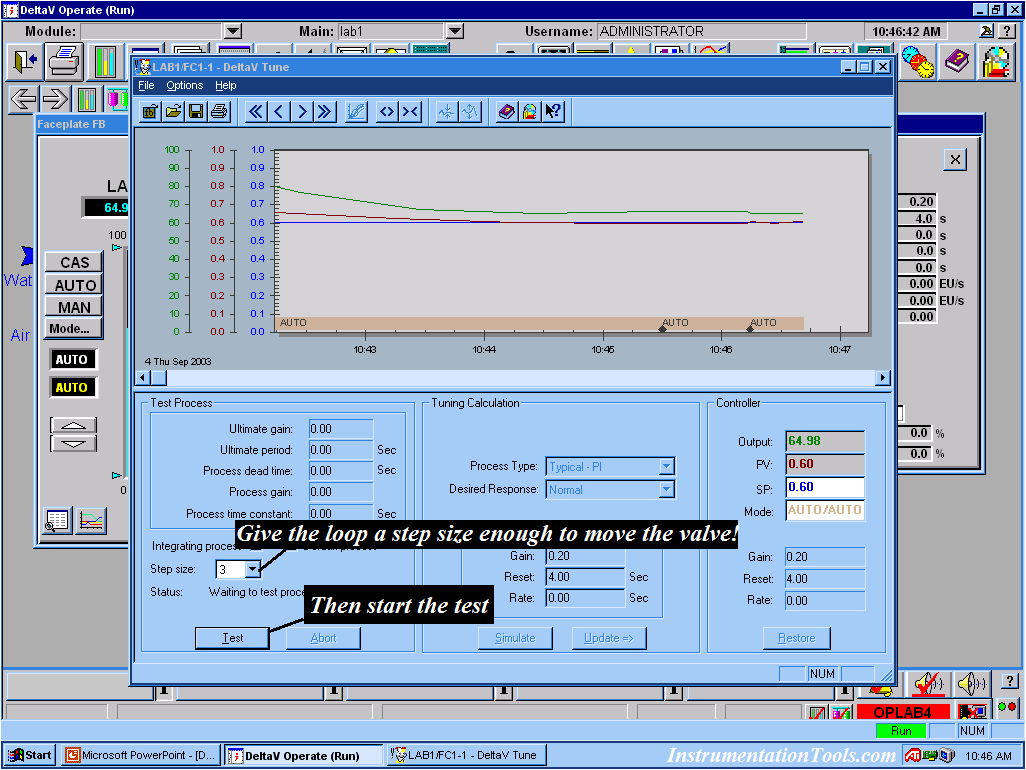

به حلقه اندازه پله ای بدهید تا دریچه را به حرکت درآورد.
سپس روی Test کلیک کرده تا فرآیند تست شروع شود.
روی Update کلیک کنید تا تنظیمات کنترلر را روی تنظیماتی که تیونر محاسبه کرده است تنظیم کنید.
حالا تست شروع میشود، نتیجه ی تغییر را یادداشت کنید.

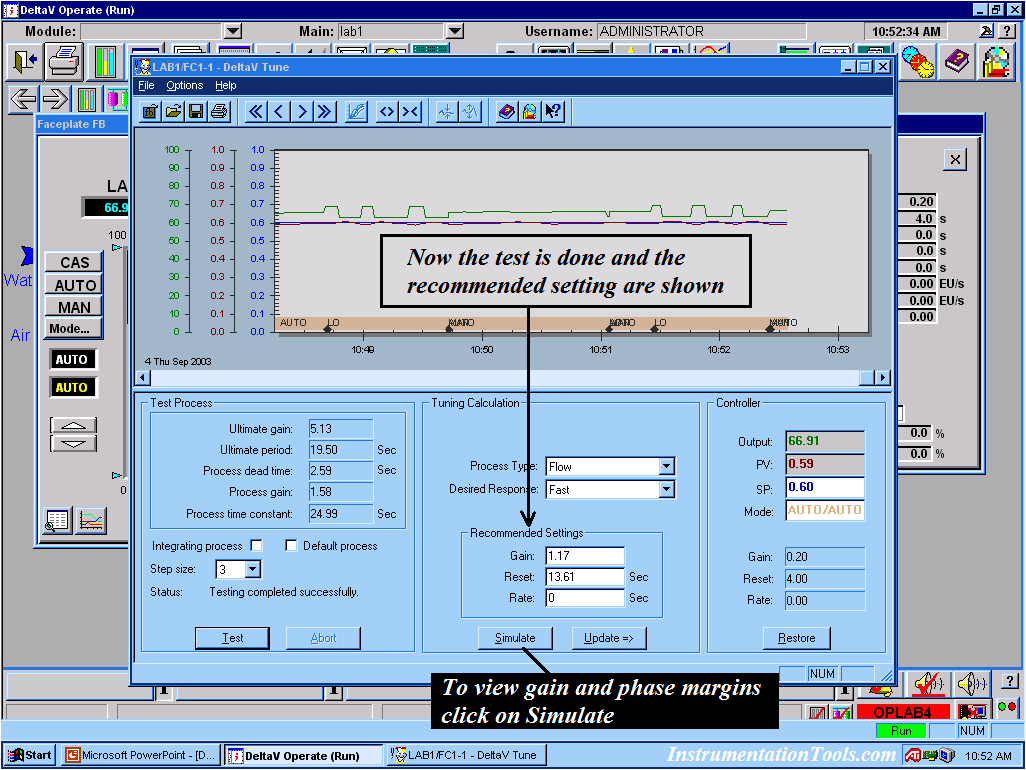

الان تست انجام شد و تنظیم توصیه را نشان میدهد.
برای مشاهده بهره و حاشیه فاز بر روی شبیه سازی کلیک کنید.
تصویر با احترام: امرسون
نکته مهم در تنظیم حلقه در سیستم DeltaV:
- روی تنظیمات یک «بررسی واقعیت» انجام دهید.
- در برخی موارد ممکن است بخواهید از تنظیمات مختلف استفاده کنید.
