شیر دروازه ای یا شیر کشویی یا Gate Valve، دارای عملکرد خطی است و برای عبور و توقف سیال در سیستم های پایپینگ به کار برده میشود.
دیسک این ولو دو حالت کاملا باز یا کاملا بسته دارد. شیر کشویی از یک دیسک کشویی (دروازه ای) یا گوه ای به عنوان المان مسدود کننده استفاده میکند.
این شیر دروازه ای نامیده میشود زیرا از یک دروازه یا دیسک گوه ای شکل برای کنترل جریان سیالات استفاده میکند. دروازه یا گوه در مسیر جریان سیال قرار میگیرد و میتوان آن را برای کنترل سرعت جریان بالا یا پایین آورد.
شیرهای دروازه ای در طرح ها و اندازه های مختلفی وجود دارند، اما همه آنها ساختار اولیه مشابهی دارند. بدنه شیر شامل مسیر جریان سیال است و به دو فلنج متصل است که امکان اتصال آن را به سایر اجزای لولهکشی فراهم میکند.

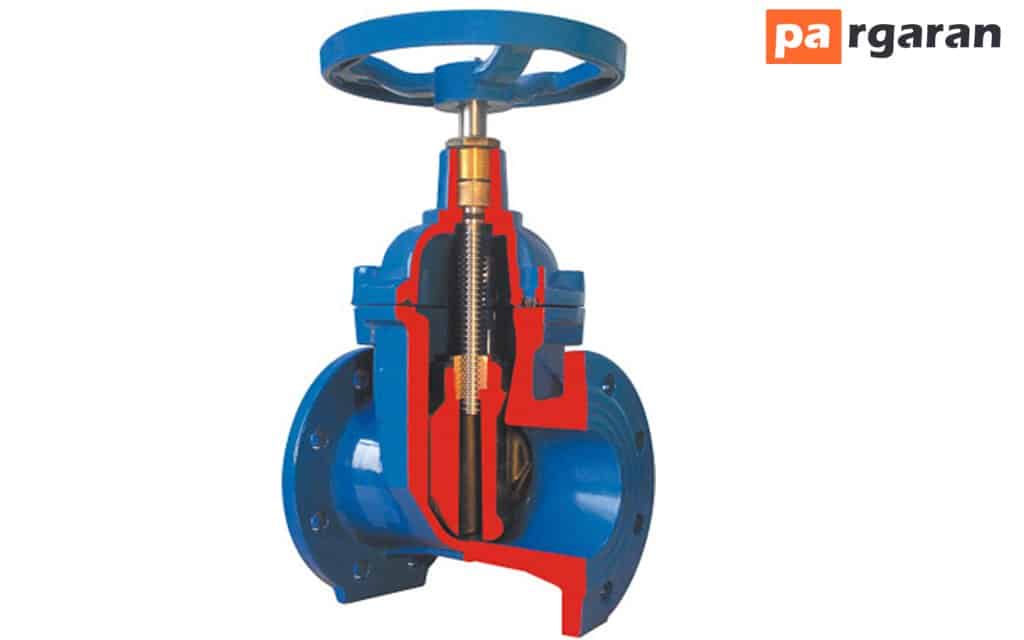

دروازه یا گوه به ساقه ای متصل میشود که از درپوش شیر میگذرد و میتوان آن را با چرخاندن یک چرخ دستی یا کار با یک محرک موتوری بالا یا پایین آورد. هنگامی که دروازه به طور کامل پایین میآید، جریان سیال را از طریق شیر مسدود میکند. هنگامی که دروازه به طور کامل بالا میرود، سیال میتواند آزادانه از طریق شیر جریان یابد.
دریچه های دروازه ای معمولاً در برنامه هایی استفاده میشوند که در آنها به یک خاموشی محکم نیاز است. از آنجا که دریچه یا گوه به طور کامل مسیر جریان سیال را در هنگام بسته شدن شیر مسدود میکند، شیرهای دروازه ای آب بندی قابل اعتمادتری نسبت به انواع دیگر شیرها ارائه میدهند.
در مواقعی که به سرعت جریان بالا نیاز است، مانند فرآیندهای صنعتی در مقیاس بزرگ یا در سیستم های توزیع آب، از این ولوها استفاده میشود.

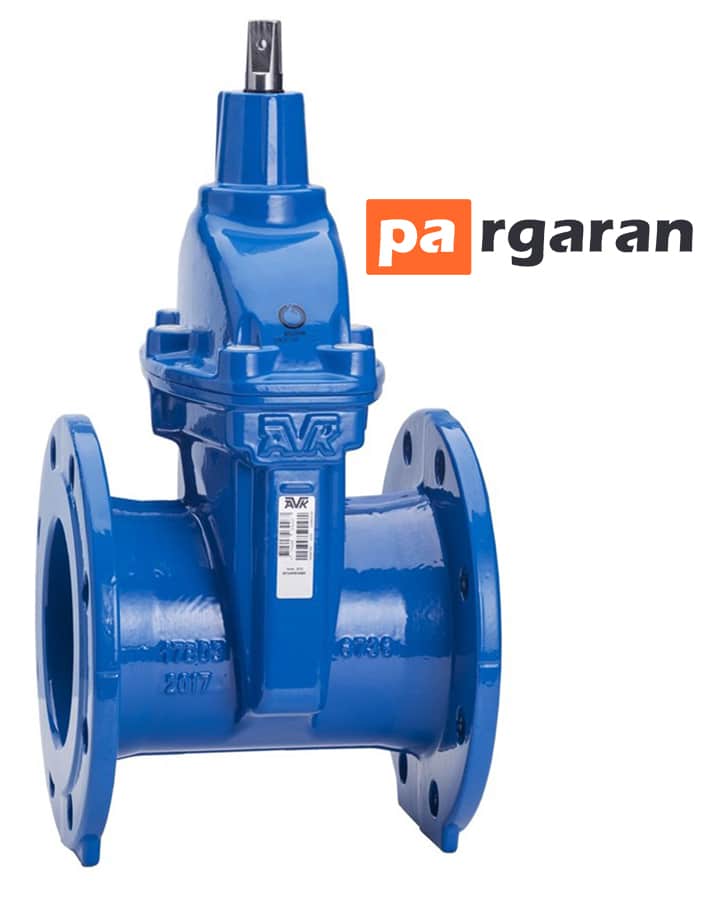

شیر دراوزه ای یا Gate Valve
انواع مختلفی از شیرهای دروازه وجود دارد، از جمله دریچه های دروازه ای موازی، دریچه های دروازه ای گوه ای و دریچه های دروازه ای گسترش دهنده. دریچه های دروازه موازی از یک گیت صاف استفاده میکنند که بین دو سیت موازی حرکت میکند.
دریچههای گیت گوهای از دروازهای با شکل گوهای استفاده میکنند که زاویهدار است تا به خوبی بین دو نشیمنگاه شیبدار قرار گیرد. دریچههای گیت انبساط از دروازهای استفاده میکنند که وقتی بالا میآید کمی منبسط میشود و یک مهر و موم محکم در برابر صندلیها ایجاد میکند.
به طور خلاصه، شیرهای دروازه ای نوع مهمی از شیرها هستند که در سیستم های لوله کشی برای کنترل جریان سیالات مورد استفاده قرار میگیرند. این ولوها انسداد قابل اعتماد و نرخ جریان بالا را ارائه میدهند که آنها را به یک انتخاب محبوب در بسیاری از کاربردهای صنعتی تبدیل میکند.
شیرهای کشویی براساس معیارهای متفاوتی دسته بندی میشوند که از این معیارها میتوان به نوع دیسک،اتصال درپوش بدنه و مکانیزم حرکت ساقه اشاره کرد.
مزایا (نقاط قوت) و معایب (نقاط ضعف) گیت ولو
| ضعف | قوت |
| محدودیت در فشار کم | درزبندی خوب |
| عدم کنترل جریان | افت فشار کم جریان سیال |
| کندی در باز و بسته شدن | دو جهته |
| ایجاد صدا و لرزش در صورت باز بودن ناقص | مناسب دما و فشار بالا |
| دشواری دسترسی به اجزای داخلی برای تعمیر یا تعویض | قابل استفاده برا انواع سیال با ویسکوزیته بالا |
| امکان فرسایش دیسک و نشیمنگاه | قیمت پایین |

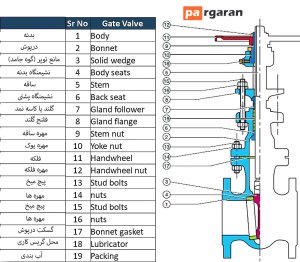

گیت ولو براساس کاربرد از متریال های متنوعی تشکیل و اجزا ثابت و متغیری دارد که در شکل زیر میتوان یک شماتیک کلی از اجزای این ولو مشاهده کرد:
