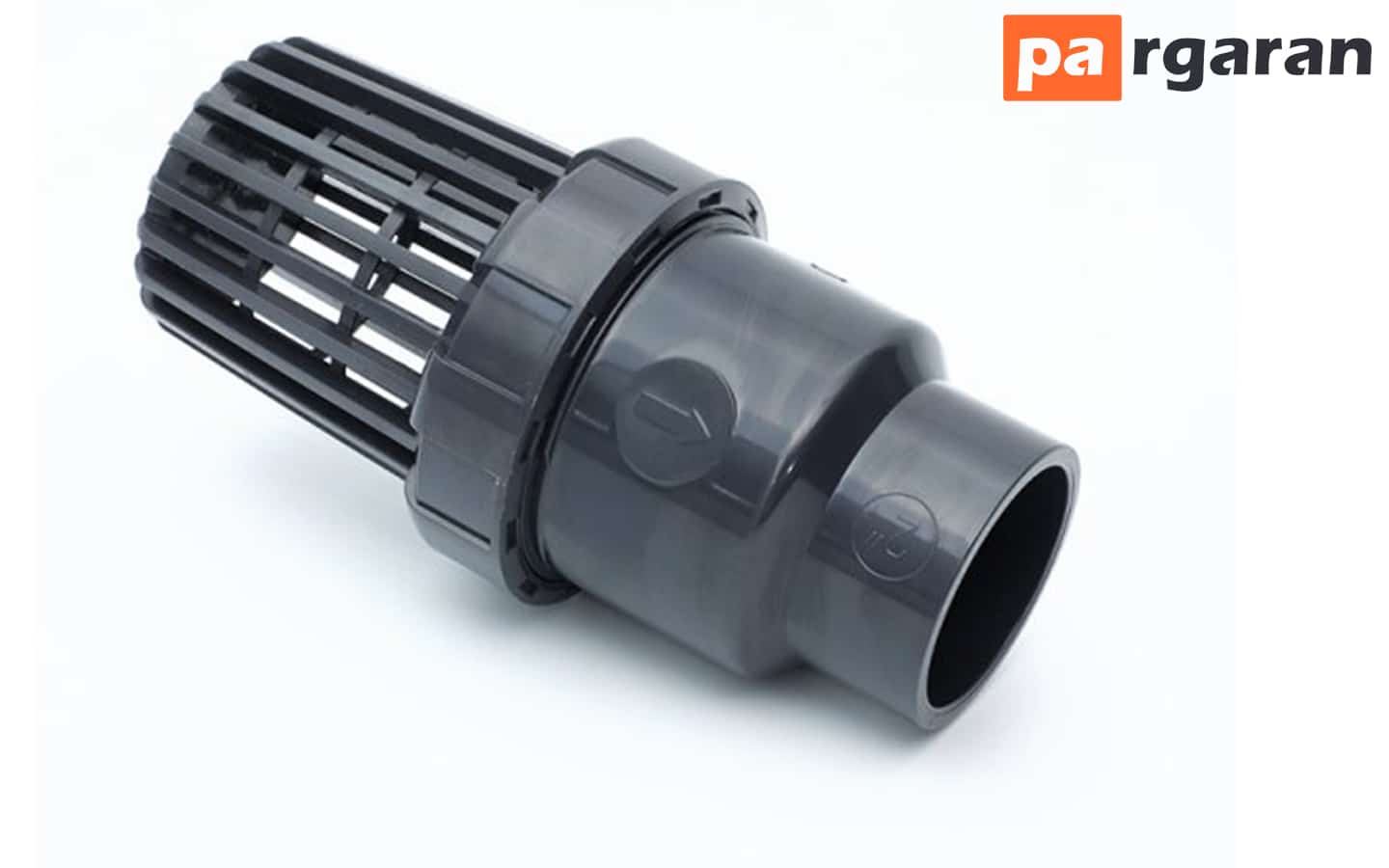

سوپاپ مکش| Foot Valve
Foot Valve، سوپاپ مکش یا شیر پا برای جلوگیری از برگشت آب در هنگام خاموش بودن پمپ و آماده نگه داشتن پمپ مورد استفاده قرار می گیرد. معمولا از این شیرها در سیستم پمپ شناور و جت پمپ استفاده می شود.
در جایی که هدایت آب از سطح پایین تر به سطح بالاتر انجام می شود در صورت خاموش شدن پمپ، به دلیل گرانش، آب به سمت سطح پایین تر حرکت می کند در این صورت از سوپاپ مکش برای جلوگیری از برگشت آب استفاده می شود.
این نوع ولو نوعی شیر بدون بازگشت محسوب می شود. فوت ولو دارای صفحه ای است که از ورود زباله های بزرگ به داخل شیر جلوگیری می کند و مانع آسیب رسیدن به اجزا داخلی پمپ می شود.
از این شیرها در حوضچه ها، چاه ها و تقریبا هرجایی که پمپ وجود دارد استفاده می شود. سطح کف یا دهانه این شیر از قطر لوله بزرگ تر است تا انرژی تلف شده در نتیجه اصطکاک در طول لوله به حداقل برسد.
به این ولو، شیر مکش نیز گفته می شود.

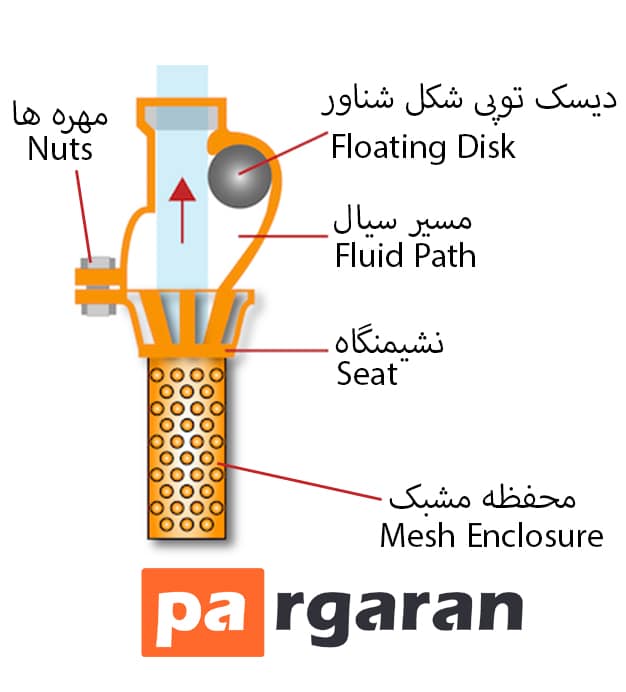

شیر مکش در ساده ترین شکل خود اجزایی مشابه شکل مقابل دارد:
انواع سوپاپ مکش به شکل زیر است:
توپی با فنر Foot Valve with Spring
هنگام بسته شدن دریچه یک المان توپی روی نشیمنگاه توسط یک فنر قرار می گیرد. برای محیط های چسبناک مثل فاضلاب مناسب است.
توپی بدون فنر Foot Valve without Spring
توپ روی واشر اورینگ نشیمنگاه قرار می گیرد و با حرکت جریان توپ از نشیمنگاه محور خارج و به محفظه جانبی منتقل می شود. هنگام کاهش جریان توپ به سمت نشیمنگاه حرکت می کند. این ولو برای جریان های کم فشار مناسب است.
فلپر flapper
هنگام روشن بودن پمپ، فشار در خط مکش کاهش می یابد و دیسک توسط جریان جابجا و شیر باز می شود. و هنگامی که پمپ خاموش است جریان برگشتی دیسک را روی نشیمنگاه قرار می دهد و شیر بسته بسته می شود.
غشایی Membrane
غشای لاستیکی در داخل صافی هنگام مکش توسط پمپ، جابجا و جریان عبوری سیال از شیر راه اندازی و هنگام توقف مکش جریان عبوری سیال متوقف می شود.
فوت ولو بر اساس شدت جریان نیز به سه دسته تقسیم می شود.
دسته اول: جریان میکرو، در چاه های میکرو با فناوری فشار مستقیم و تاسیسات چاه چند سطحی مورد استفاده قرار می گیرد.
معمولا از استیل استنلس، فلورترم(HDPE) یا پلی اتیلن با چگالی بالا (FEP) برای ساخت آن ها استفاده می شود
دسته دوم: جریان کم، در پیزومترهای با قطر کم مورد استفاده قرار می گیرد و می تواند تا ارتفاع 100 فوتی آب را بلند کند.
دسته سوم: جریان بالا، در چاه های 2 اینچی یا بزرگتر مورد استفاده قرار می گیرد و می تواند نرخ پمپاژ بالا و چاه های بسیار عمیق را تحمل کند.
