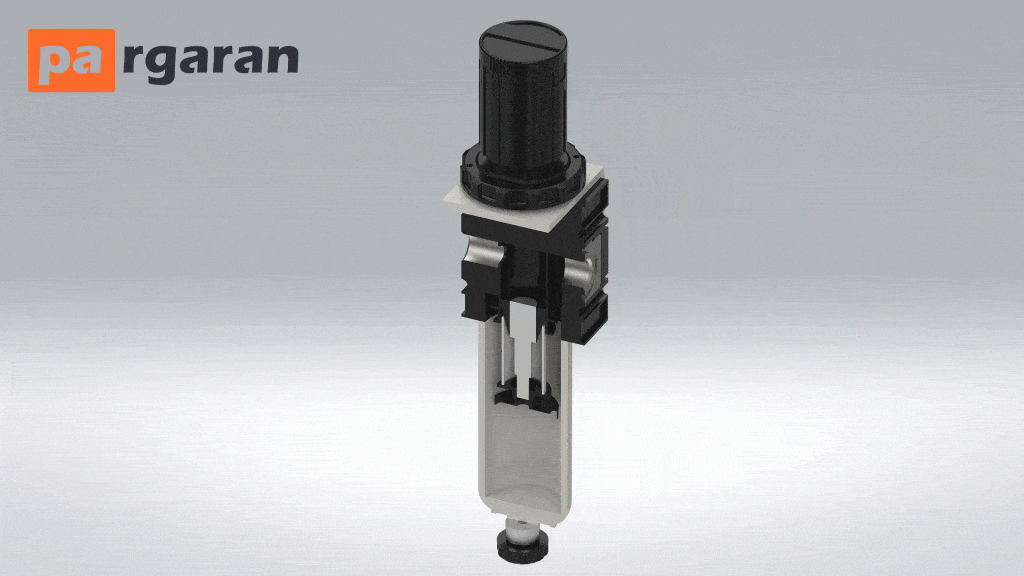

فیلتر تنظیم کننده | Filter Regulator چیست؟

فیلتر تنظیم کننده | Filter Regulator، نیوماتیک یکی دیگر از اجزای مهم سیستم صنعتی است. هنگامی که هوا از کمپرسور خارج می شود. گرم، کثیف و اغلب مرطوب است که می تواند به تجهیزات پایین دستی مانند شیرها آسیب برساند و عمر آن را کاهش دهد. بنابراین، قبل از استفاده از هوا، باید با یک تنظیم کننده، فیلتر تمیز و کنترل شود.

یک رگولاتور برای کنترل سرعت و دقت جریان مایعات و هوا استفاده می شود، در حالی که فیلتر هوای خارجی از کمپرسور را تمیز می کند. آنچه اتفاق می‌افتد این است که فیلتر خطوط هوایی ذرات جامد (گرد و غبار، خاک، زنگ) را تمیز، با فشار آن را به دام می‌اندازد و مایعات (آب، روغن) را در هوای فشرده جدا می‌کند. فیلترها در خط هوای بالادست رگولاتورها، روان کننده ها، دریچه های کنترل جهت و دستگاه های هوا محور مانند سیلندرها و موتورهای هوا نصب می شوند.

رطوبت هوا در زمان فشردگی هوا در کف کمپرسور جمع می شود. اما همچنان مقداری از آن توسط هوا به تجهیزات منتقل می گردد. جهت جلوگیری از آسیب به تجهیزات، از فیلترها استفاده می شود. جذب رطوبت بصورت دستی (در قسمت استکانی) و اتوماتیک صورت می گیرد. هوای رگوله، هوای فیلتری است که به فشار مناسب می رسد، و در نهایت به تجهیزات منتقل می شود. این عمل توسط رگولاتور (فیلتر شکن) صورت می گیرد.

اجزای اصلی فیلتر رگولاتور | Filter Regulator

• رگولاتور

تنظیم هوای ورودی به همراه درجه نشانگر هوا برای دیدن فشار هوای ورودی

• فیلتر

جنس آن از الیاف (نمد) یا برنج و دارای منافذی به اندازه 5 میکرون است. این بخش وظیفه گرفتن رطوبت هوا را دارند و رطوبت تفکیکی از هوای ورودی را در محفظه نگهدارنده رطوبت را، محفوظ می‌دارد.

• پورت خروجی

خروج رطوبت از هواي ورودي جدا و در اصل عملكرد رگلاتورهاي هوا از اين بخش صورت مي‌گيرد.

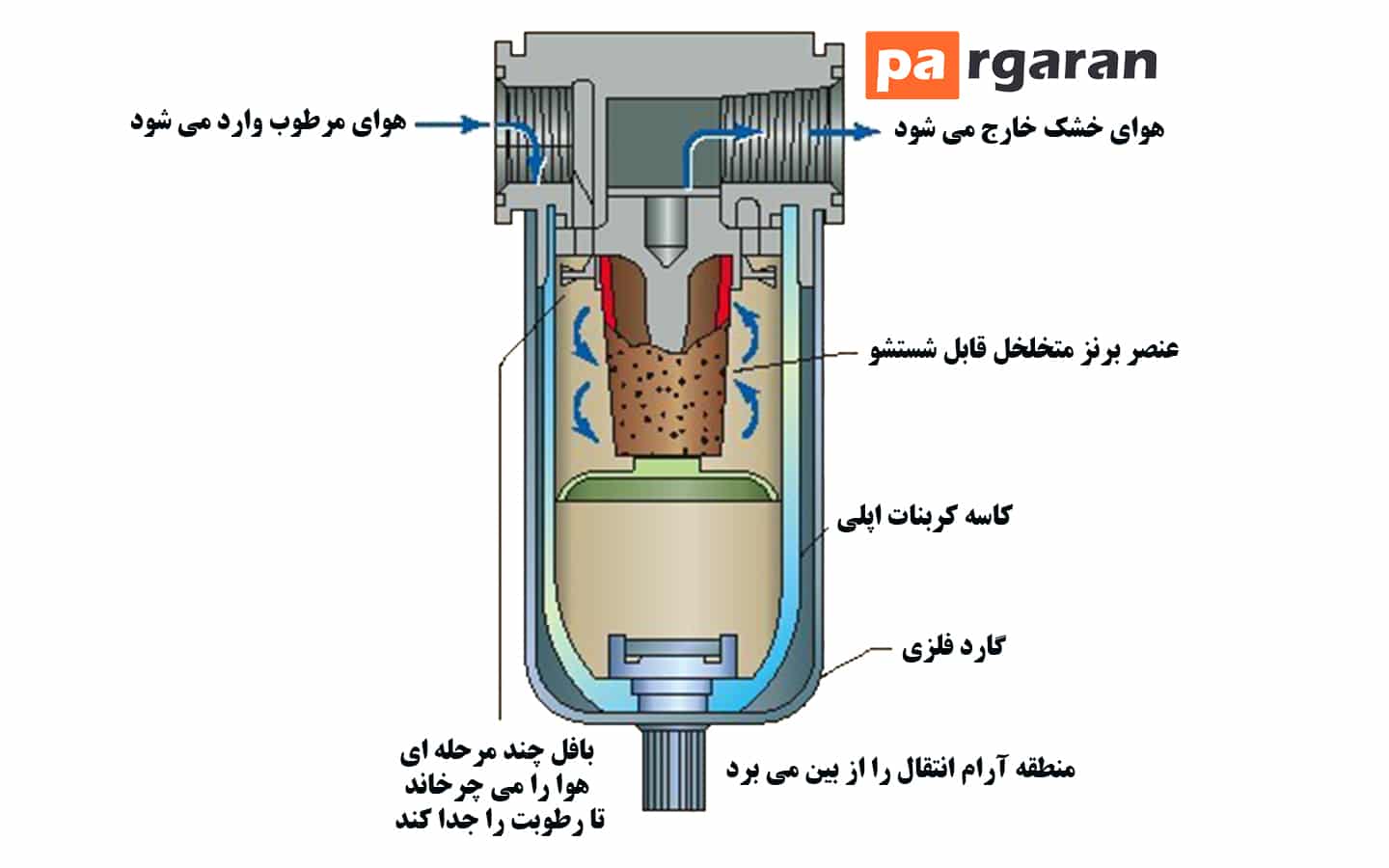

عملکرد فیلتر رگولاتور | Filter Regulator

فیلتر رگلاتور در ابتدای سیستم قرار می گیرد و بدین وسیله از نوسانات فشار جلوگیری می نماید. عملکرد فیلتر رگلاتور به گونه ای است که هوا وارد رگولاتور هوا می شود. فشار هوا توسط رگولاتور از 0 تا 10 بار قابل تنظیم است. هوای ورودی پس از عبور از رگلاتور به قسمتی از فیلتر که اندازه منافذ آن 5 میکرون است وارد می شود. رطوبت هوای ورودی توسط فیلتر جدا می شود. در نتیجه هوای خشک ایجاد می شود به خروجی فیلتر رگلاتور می رسد. در نهایت، پس از آن به سیستم پنوماتیک منتقل می شود.

شاخص های فیلتر رگلاتور

• میکرون بندی فیلتر از 0.01 میکرون تا 40 میکرون می باشد.
• معمولا از سنگ فیلتر (المنت) با میکرون 20 تا 40 و در فیلتر‌های نمدی از سنگ 20 میکرون استفاده می شود.

شرایط استاندارد برای عملکرد بهتر تنظیم کننده فیلتر

فیلتر رگولاتور در دمای بین -5 تا 40 درجه سانتیگراد با فشار سیال هوا از 0 تا 10 بار می توان استفاده کرد. اگر هوای ورودی با روغن یا گریس آغشته شود، فیلتری که چرب می شود. دیگر قادر به جذب رطوبت نخواهد بود.

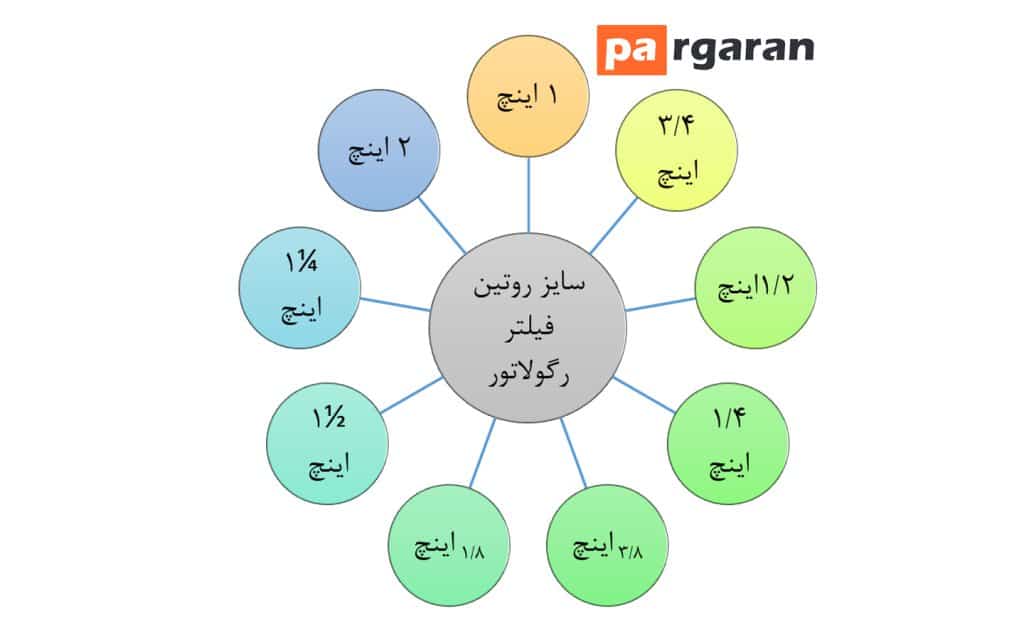

سایزهای روتین فیلتر رگولاتور

در خط اول فیلتر و رگولاتور بصورت یک تکه است. اما در خط دوم بصورت دو تکه می باشد. چرا که اجزا بزرگتر هستند.

آسیب های ناشی از عدم استفاده از فیلتر تنظیم کننده | Filter Regulator

• هوا باعث پوسیدگی اورینگ ها و پکینگ ها در جک ها و شافت های فرمان هوا شده و باعث آسیب به این تجهیزات می‌شود.
• رطوبت هوا باعث ایجاد حفره های آب، ناهمواری سطح رنگ و مشکلات مختلفی در صنعت رنگ می شود. این مشکل در سایر صنایع مانند ماشین آلات، مواد غذایی، دارویی، بهداشتی، ساختمانی، صنایع پتروشیمی و ... نیز رخ می دهد.

امیدوارم از خواندن مقاله (فیلتر تنظیم کننده | Filter Regulator) لذت برده باشید.

در صورت هرگونه سوال و پیشنهاد با مجموعه پرگاران تماس حاصل نمایید.
