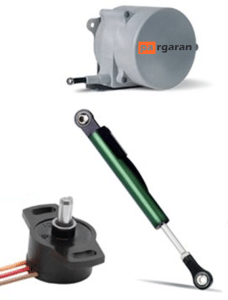

سنسور جابجایی وسیله ای است که برای اندازه گیری حرکت موقعیت یا تشخیص حرکت یک جسم معین استفاده میشود، این حرکات میتواند به صورت خطی یا چرخشی باشد.
نام دیگر آن سنسورهای موقعیت نیز میباشد، نوع بسیار رایجی از سنسورها هستند. آن ها در بسیاری از صنایع استفاده میشوند و در اطراف ما یافت میشوند.
سنسورهای جابجایی در انواع مختلف، شکل های مختلف و اندازه های مختلف متناسب با کاربردهای مختلف موجود هستند.

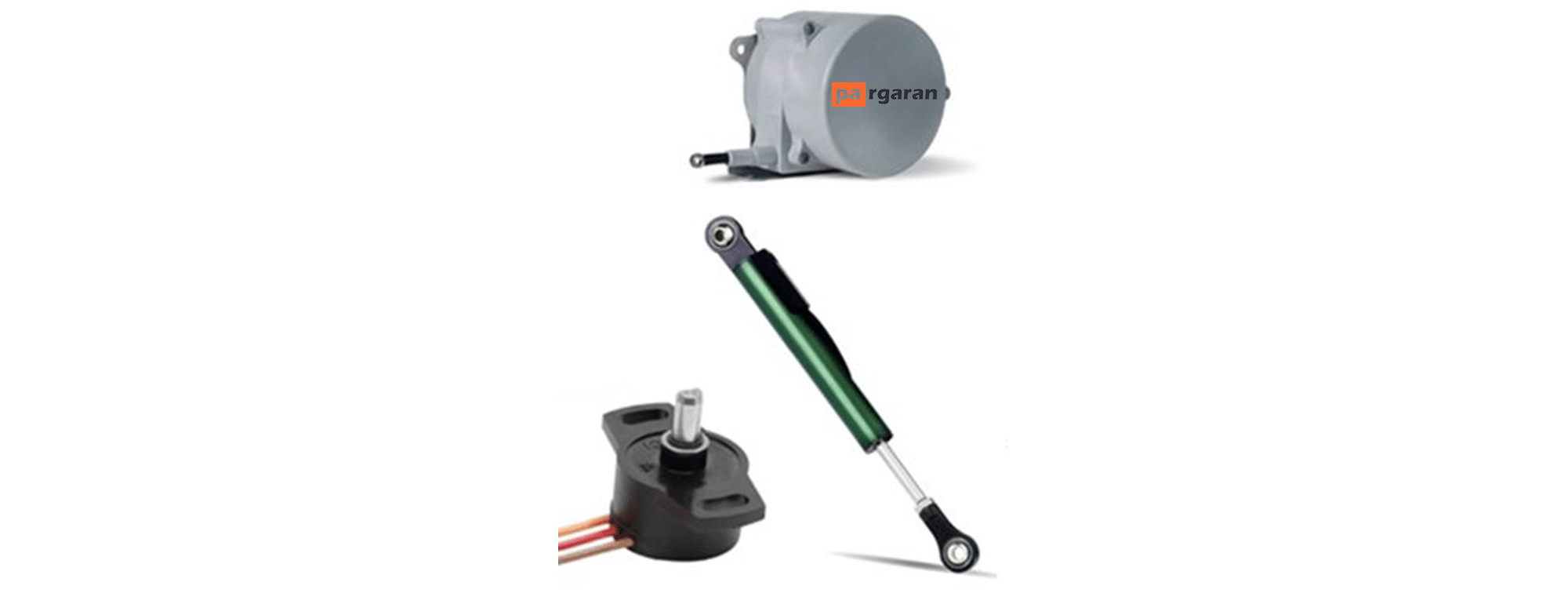

سنسور جابجایی برای چه مواردی استفاده میشود؟
سنسورهای جابجایی به طور گسترده ای مورد استفاده قرار میگیرند. برخی از رایج ترین صنایع برای سنسورهای جابجایی عبارتند از: ورزش موتوری، خودرو، کاربردهای صنعتی، کشاورزی، هوافضا، رباتیک و بسیاری موارد دیگر.
برخی از کاربردهای نمونه با استفاده از حسگرهای موقعیت عبارتند از:
خودرو و ورزش موتوری
در این صنعت، سنسورهای جابجایی را میتوان برای سیستم های فرمان در ماشین آلات کشاورزی، کنترل دریچه گاز گاری برقی، سیستم تعلیق دوچرخه و بسیاری از کاربردهای دیگر استفاده کرد.
اتوماسیون کارخانه
حسگرهای جابجایی را میتوان برای اندازه گیری سرعت نوار نقاله، ماشین آلات و کنترل برچسب زدن، فرآیندهای چاپ و بسته بندی استفاده کرد.
کاربردهای پزشکی
حسگرهای جابجایی در ماشین آلات پزشکی مانند MRI یا دستگاه های انکولوژی استفاده میشوند.
برنامه های امنیتی
سنسورهای جابجایی را میتوان در برنامه های امنیتی استفاده کرد، به عنوان مثال، نظارت بر زاویه دوربین مدار بسته.
موانع و پل ها
سنسورهای جابجایی برای قرار دادن انواع موانع استفاده میشوند. این میتواند برای عابران پیاده یا وسایل نقلیه باشد. پلها و رمپهای متحرک نیز از سنسورهای جابجایی برای کنترل موقعیتهایی که در آن ثابت هستند استفاده میکنند.
کاربردهای دیگر - سنسورهای جابجایی نیز میتوانند برای موقعیت آسانسور، جلوه های ویژه در فیلم و تلویزیون، برای استفاده در Segways و سایر وسایل حمل و نقل، برنامه های مختلف انرژی های تجدید پذیر، ماشین آلات پخت، کارخانه های کاغذ و بسیاری دیگر.
انواع سنسور جابجایی
سنسورهای جابجایی در انواع مختلفی موجود هستند. دو نوع اصلی سنسور جابجایی خطی و چرخشی هستند. در این دسته بندی ها انواع دیگری از سنسورهای جابجایی وجود دارد که این به فناوری استفاده شده در سنسور مربوط میشود. انواع مختلفی از فناوری ها در سنسورهای جابجایی استفاده میشود، برخی از آنها تماسی و برخی دیگر غیر تماسی هستند.
سنسور جابجایی خطی
سنسورهای جابجایی خطی حرکاتی را که در امتداد یک محور اتفاق میافتند اندازهگیری میکنند، این میتواند از چپ به راست یا بالا و پایین باشد. آنها از طیف وسیعی از فناوری ها استفاده میکنند و بسته به نیاز برنامه خروجی های متفاوتی دارند.
سنسور جابجایی چرخشی
سنسورهای جابجایی چرخشی برای اندازه گیری حرکات چرخشی استفاده میشوند. آنها حرکات چرخشی را به سیگنال های خروجی تبدیل میکنند. سنسورهای جابجایی چرخشی میتوانند برای حرکات در جهت عقربه های ساعت یا خلاف جهت عقربه های ساعت استفاده شوند و میتوانند برای محدوده حرکتی زیر 360 درجه به صورت تک چرخشی یا برای حرکات بزرگتر از آن به صورت چند دور استفاده شوند.
تماس با سنسورهای جابجایی
سنسورهای جابجایی تماسی از فناوری استفاده میکنند که در آن حسگر با شی مورد نظر روبرو میشود و اجزای داخل نیز برای اندازهگیری جابجایی با یکدیگر تماس فیزیکی پیدا میکنند.
پتانسیومتر - همچنین به عنوان "گلدان" شناخته میشود، یک فناوری تماسی است که از یک نوار لغزنده و یک مسیر مقاومتی برای نظارت بر جابجایی استفاده میکند. پتانسیومترها میتوانند خطی و چرخشی باشند و ما محدوده ای از هر کدام را در وب سایت خود داریم.
مبدل های گسترش کابل - مبدل های گسترش کابل نوعی پتانسیومتر خطی هستند، اما از یک کابل انعطاف پذیر و یک قرقره برای اندازه گیری موقعیت خطی برد بلند استفاده میکنند.
سنسورهای جابجایی غیر تماسی
سنسورهای جابجایی بدون تماس هیچ قسمت لمسی ندارند. این امر اصطکاک و همچنین سایش و پارگی را از بین میبرد و به سنسور عمر طولانی تر – و گاهی اوقات بی نهایت میدهد.
ما انواع مختلفی از فناوری های غیر تماسی را در مجموعه حسگرهای جابجایی خود داریم. برخی از این موارد عبارتند از:
جلوه هال
جلوه هال تمایل دارد برای سنسورهای چرخشی استفاده شود، اما میتوان از آن در سنسورهای خطی نیز استفاده کرد، ما طیف خاص خود را از سنسورهای چرخشی اثر هال داریم که به صورت استاندارد یا اندازه کوچک در دسترس هستند.
سنسورهای القایی
این فناوری از جریان های متناوب استفاده میکند و برای اندازه گیری جابجایی خطی استفاده میشود.
انکودرها
رمزگذارهای شافتی یا توخالی برای نظارت و کنترل موقعیت چرخشی استفاده میشوند، آنها میتوانند مطلق یا افزایشی باشند.
LVDT و RVDT - ترانسفورماتورهای دیفرانسیل متغیر خطی یا روتاری که از یک هسته آهنی و سیم پیچ های مسی برای اندازه گیری جابجایی استفاده میکنند.
