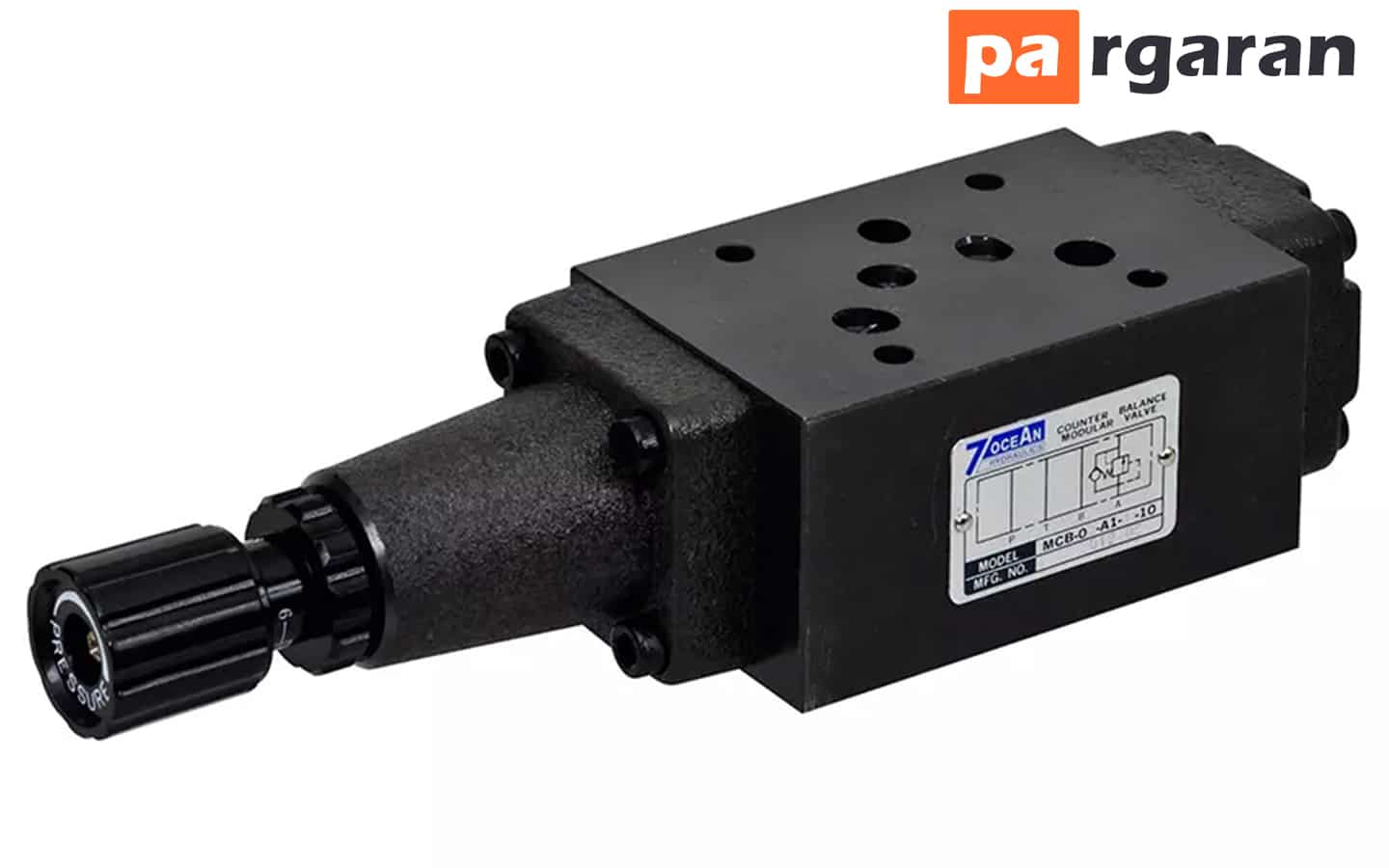

شیر کانتربالانس یا Counter Balance Valve چیست؟

شیر کانتربالانس | شیر متعادل کننده | شیر تعادل برای متعادل نگه داشتن وزنه متصل به سیلندر. و کنترل حرکت در سیلندرهای پرس هیدرولیک، مورد استفاده قرار می‌گیرد. شیر تعادل با تامین فشار مورد نیاز در زیر پیستون، وزنه را متعادل و از حرکت خود به خود آن جلوگیری می‌کند.

همچنین برای آنکه عملگر حرکت سریع و خارج از کنترل نداشته باشد در مقابل نیروی گسیختگی(مانند نیروی وزن قالب پرس) با ایجاد فشار ، نیرو ایجاد می‌کند. کانتربالاس جزء شیرهای کنترل فشار می‌باشد.

هدف از شیر تعادل چیست؟

یک شیر تعادل هیدرولیک، محرک را در سیستم‌های هیدرولیک برای بارهای اضافه یا معلق کنترل می‌کند. CBV ها با ایجاد فشار برگشتی در خط برگشت به محرک به این هدف دست می‌یابند.

این شیر فشار ناشی از ضربه ها و بارها را مدیریت می‌کند: ارتقاء پایداری بار جلوگیری از آسیب دیدگی تجهیزات خرابی شلنگ را مدیریت کنید بارهای فرار را متوقف کنید. فشار القایی را کنترل کنید. فشار برگشتی متغیر و بالا را مدیریت کنید.

جبران ناپایداری بالای سیستم سیستم را از ترکیدگی شیلنگ ها محافظت کنید. با تمام این مسئولیت ها، شیرهای تعادل برای ایمنی بسیار مهم هستند. آنها فشار، جریان ها و عناصر محیط های شدید را برای تثبیت بارها مدیریت می‌کنند.

ناپایداری کم باعث افزایش ایمنی و بهره وری در سیستم هیدرولیک می‌شود. دریچه های ضد تعادل در سیستم هایی استفاده می‌شوند که دارای حرکات کنترل نشده ناشی از بارهای بیش از حد هستند.

از آنجایی که شیر چک که توسط خلبان کار می‌کند نمی‌تواند بارها را کنترل کند، شیرهای تعادلی این عملکرد را انجام می‌دهند تا از افت بار جلوگیری کنند.

شیر ضد تعادل چگونه کار می‌کنند؟

شیرهای ضد تعادل دستگاه‌های هیدرولیکی هستند که با استفاده از این اصل اساسی عمل می‌کنند. سیال می‌تواند آزادانه از طریق یک شیر برگشت به محرک جریان یابد و جریان معکوس با استفاده از یک شیر تخلیه مسدود می‌شود تا زمانی که فشار از پیش تنظیم شده بر اساس فشار سیستم تنظیم شود. و قابلیت بارگذاری این فشار هنگام اعمال بار بیشتر از فشار سیستم است و به سیال اجازه می‌دهد در جهت مخالف جریان یابد و عملگر عمل کند.

هنگامی که فشار برداشته می‌شود، شیر به زیر این مقدار تنظیم شده می‌رود، بسته می‌شود و بار جای خود را حفظ می‌کند. فشار از پیش تعیین شده به درگاه خلبان جهت حرکت بار را تعیین می‌کند. برای بلند کردن بار، سوپاپ اجازه می‌دهد تا جریان آزاد از طریق سوپاپ بررسی شود، بنابراین سیلندر می‌تواند گسترش یابد.

هنگامی که مایع به انتهای میله سیلندر جریان می‌یابد، این فشار باعث باز شدن دریچه می‌شود. بنابراین می‌توانید بار را کاهش دهید. اگر بار شروع به فرار کند، این فشار کاهش می‌یابد و شیر تعادل تنظیم می‌شود تا سرعت سیلندر را با جریان پمپ مطابقت دهد.

شیر عملکرد تعادل

در این تصویر، خطوط به سیلندر هیدرولیک متصل می‌شوند و سیال هیدرولیک را تغذیه می‌کنند تا سیلندر را در حالت امتداد یا پسرفت حرکت دهند. سیال وارد شده به انتهای پایینی سیلندر نیرویی را برای به حرکت درآوردن پیستون برای گسترش میله و قرار دادن بوم جرثقیل فراهم می‌کند.

مایعی که از بالای پیستون به انتهای میله سیلندر وارد می‌شود، پیستون و میله را جمع می‌کند و بوم جرثقیل را پایین می‌آورد. سیستم هیدرولیک بوم جرثقیل را بالا و پایین می‌آورد تا بار را روی محلی که بار قرار است بلند یا پایین بیاورد قرار دهد. اگر سیستم هیدرولیک خراب شود، بوم پایین می‌آید و بار روی هر جایی که بالا می‌رود فرود می‌آید و باعث آسیب و آسیب به افراد و اموال می‌شود.

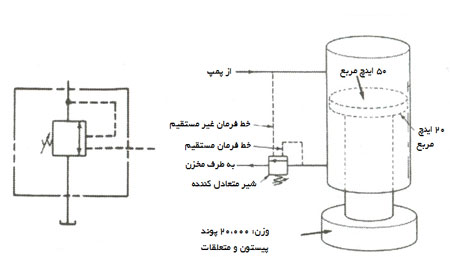

مطابق شکل زیر شیر متعادل کننده با خط فرمان مستقیم (متصل به ناحیه زیر پیستون) و یا غیر مستقیم (متصل به ورودی سیلندر) کنترل می‌شود.

در حالت خط فرمان مستقیم، پیستون در صورتی حرکت می‌کند که فشار خط فرمان از فشار تنظیمی شیر بیشتر شود؛ لازم به ذکر است که معمولا 10% بیشتر از فشار مورد نیاز برای متعادل نگه داشتن وزنه می‌باشد. البته این در حالتی است که در بالای پیستون فشار کافی برای حرکت توسط مدار تامین گردد.

درصورتی که شیر متعادل کننده به خط فرمان غیر مستقیم وصل شود؛ به دلیل عدم اتصال خط فرمان به فشار عادی سیستم (به دلیل وجود وزنه) به فشارهای تنظیمی بسیار پایین تری نیاز می‌باشد.

نقاط قوت و ضعف شیر کانتربالانس

شیر کانتربالانس یا شیر تعادل کجا استفاده می‌شود؟

دریچه های کانتربالانس در سیستم های هیدرولیک که با بار اضافی (فرار) یا معلق کار می‌کنند استفاده می‌شود. آنها برای ایجاد فشار برگشتی در خط برگشت محرک طراحی شده اند تا از از دست دادن کنترل بر بار جلوگیری کنند.
