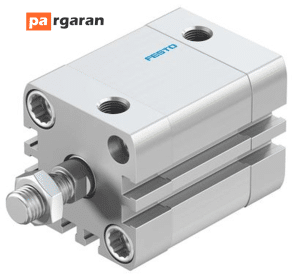

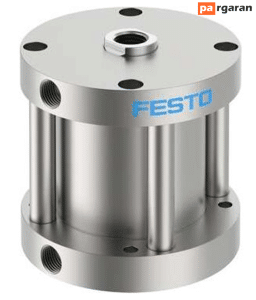

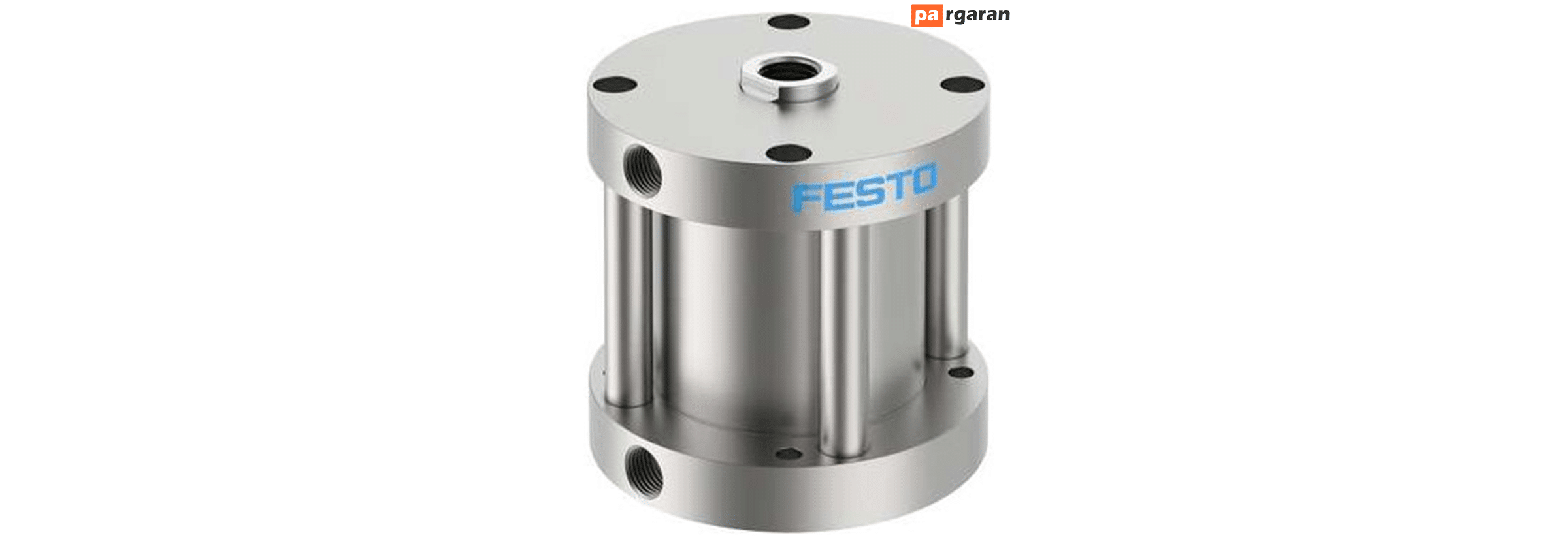

جک های پنوماتیک کامپکت یا جک های هوای فشرده، در سیستمهای پنوماتیکی استفاده میشوند که طراحی منسجم مکانیسمهای ثابت از اهمیت بالایی برخوردار است. مشخصه اصلی این گروه از سیلندرهای بادی، حداقل ابعاد آن ها نسبت به سری استاندارد است. این امر با بهینه سازی طراحی تمام اجزای سیلندر پنوماتیک به دست میآید. توجه ویژه ای به کاهش طول راهنماهای پیستون و میله نسبت به سری های دیگر دارد.
در مقاله امروز نگاهی دقیق تر به سیلندرهای کامپکت خواهیم داشت.
سیلندر هوا چیست؟
سیلندرهای پنوماتیک وسایلی برای حرکت خطی بدنه کار ماشین ابزار و مکانیسم های دیگر هستند. برخلاف محرکهای دوار که طراحی نسبتاً پیچیدهای دارند، جک های پنوماتیک از یک لوله توخالی تشکیل میشود که در داخل آن یک میله با کمک هوای تحت فشار حرکت میکند و یک اثر کششی و فشاری روی مکانیسمها ایجاد میکند.
دمپرها برای کاهش بار ضربه ای در انتهای ضربه استفاده میشوند. با یک انرژی ضربه کوچک، این نقش توسط حلقه های لاستیکی ایفا میشود.
جک های هوای تحت فشار به دلیل اندازه کوچکشان رایج ترین محرک های خطی هستند. آن ها در طیف وسیعی از صنایع، از مواد غذایی و نساجی تا نجاری و مصالح ساختمانی کاربرد دارند.
بر اساس این پیش نیازها و فناوری های مدرن، ما این نوع از جک ها را سبک وزن و در عین حال قوی با بدنه تکنوپلیمری تولید میکنیم که امکان دستیابی به جک های کامپکت با نسبت کیفیت به قیمت بالا را فراهم میکنند.
سیلندرهایی با قطر پیستون از 12 میلی متر تا 25 میلی متر مطابق با الزامات استاندارد ISO 6432 تولید میشوند. ویژگی اصلی آن ها بدنه ای است که از (آستین و کلاهک) نایلون پر از شیشه میسازند. خواص مکانیکی این ماده نزدیک به آلومینیوم است و مقاومت در برابر خوردگی چندین برابر بیشتر است.
این به آنها اجازه میدهد تا در جایی که محیط اجازه استفاده از سیلندرهای مینی هوا آلومینیومی را نمیدهد استفاده شوند. در این مورد، استفاده از بست های فولادی ضد زنگ برای نصب جک کامپکت توصیه میشود.
جک های کامپکت چگونه کار میکنند؟
جک هوای کامپکت یک موتور پنوماتیکی است که به شما امکان میدهد انرژی هوای تحت فشار را به حرکت انتقالی لینک خروجی تبدیل کنید. اصل کار این نوع سیلندرهای بادی این است که هوای تحت فشار از یک کمپرسور یا منبع دیگر به حفره پیستون سیلندر پنوماتیک میرسد.
و حفره میله در این لحظه با کمک یک توزیع کننده به جو متصل میشود و فشار هوای تحت فشار روی پیستون عمل میکند و باعث حرکت آن میشود تا در مقابل درپوش جلو قرار گیرد.
حرکت میله در نتیجه حرکت جک پنوماتیک ایجاد میشود. برای انجام کورس معکوس، لازم است هوای تحت فشار به انتهای میله تامین شود و انتهای پیستون به اتمسفر متصل شود. تحت عمل فشار هوای تحت فشار، پیستون حرکت میکند و میله حرکت میکند.
جهت جریان هوای تحت فشار به حفره های پیستون و میله و همچنین اتصال آن ها با جو یا خط تخلیه با استفاده از دستگاه های ویژه - توزیع کننده های پنوماتیک انجام میشود.
چند نوع سیلندر هوا وجود دارد؟
هر سیلندر هوای باکیفیت بخشی از سیستم های پنوماتیکی است و نقش محرک هایی را ایفا میکند که از انرژی compressed air استفاده میکنند. شایان ذکر است که انواع مختلفی از این تجهیزات وجود دارد.

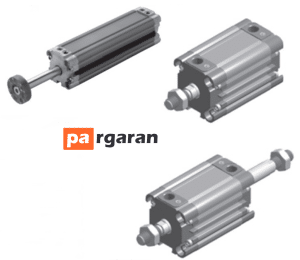

انواع جک های بادی کامپکت
1.پیستون:
اصل کار این دستگاه به این صورت است که در هنگام تامین هوای تحت فشار، یک پیستون همراه با میله حرکت میکند و عمداً یک حرکت کششی یا فشاری ایجاد میکند. به عبارت دیگر: این دستگاه انرژی هوای تحت فشار را به حرکت میله ای تبدیل میکند.
2.غشاء:
آن ها منحصراً در تنظیم انواع اتصالات خط لوله استفاده میشوند.
3.تک بازیگری:
راحت ترین نسخه مکانیسم دستگاه نیست. حرکت فقط در یک جهت انجام میشود زیرا هوا فقط از یک طرف پیستون تامین میشود. بازگشت به موقعیت معکوس را میتوان به صورت دستی یا با استفاده از فنر مخصوص انجام داد. سکته برگشتی سیلندر به عنوان کارکرد استفاده نمی شود، بنابراین راندمان چنین دستگاهی به شدت کاهش مییابد.
4.دوبازی:
هوا از دو طرف به سیلندر میرسد. لازم به ذکر است که حرکت رو به جلو و معکوس سیلندر در حال کار است که کارایی دستگاه را بسیار افزایش میدهد. اما نباید فراموش کنیم که نیروی حرکت معکوس تا حدودی کمتر از ضربه به جلو است.
بین قطر سیلندرهای پنوماتیکی تولیدی تفاوت مشخصی وجود دارد. با توجه به مقیاس تولید، میتوانید تجهیزات را به صورت جدا انتخاب کنید. محبوب ترین گزینه ها سیلندرهایی با قطر از صد تا دویست میلی متر هستند.
امکان نصب رینگ مغناطیسی مخصوص روی پیستون وجود دارد. این به نظارت بر موقعیت آن با کمک reed sensors طراحی برای این کمک میکند. نصب با کیفیت بالا سیلندرها را میتوان با استفاده از اتصال دهنده ها انجام داد. برای روکش ها (فلنج، تکیه گاه) و برای ساقه (چنگال، گوشواره، لولا) بست هایی وجود دارد که در عملکرد آن ها متفاوت است.
جک کامپکت برای چه مواردی استفاده میشود؟
جک های کامپکت ممکن است کوچکتر باشند، اما میتوانند به همان اندازه قوی باشند. آن ها را میتوان برای تحریک و کنترل خطی در طیف وسیعی از کاربردها استفاده کرد، از جمله:
- تولید
- سیستم های نوار نقاله
- فرآوری مواد غذایی
- جابجایی مواد
- مونتاژ یا مرتب سازی خودکار
- بطری و بطری
- تجهیزات سیم
- مونتاژ خودرو
- ماشین آلات و تجهیزات سفارشی
- تولید قاب درب و پنجره
- جابجایی مواد
- بستهبندی و چاپ
- ماشین آلات قالب پلاستیک
- رباتیک
- پردازش نیمه هادی
در حالی که برخی از محرک های پنوماتیکی بزرگتر بدون میله هستند، همه جک های بادی کامپکت از میله پیستون استفاده میکنند. دستگاههای تکعملی نیرویی را فقط در یک جهت برای امتداد یا جمع کردن میله پیستون ایجاد میکنند.
حرکت مخالف میتواند خوش خیم باشد (به طور خودکار زمانی که فشار هوا آزاد میشود) یا توسط فنر فعال شود. جک های کامپکت و تک اثر برای فشار دادن یا بستن قطعات کار یا برای فعال کردن اهرم ها یا دمپرها مناسب هستند.
سیلندرهای هوای کامپکت دو اثره از فشار مستقیم برای امتداد و جمع کردن میله پیستون استفاده میکنند. این سبک معمولاً در کاربردهای مختلف از خم کردن و بستن تا بلند کردن و پایین آوردن، تغذیه، مرتب سازی، مشت زدن و تکان دادن استفاده میشود.
مزیت بزرگ جک کامپکت چیست؟
محصولات سیلندر هوای فشرده مزایای واضحی از نظر تطبیق پذیری طراحی ارائه میدهند. این مزایا عبارتند از:
- وزن کمتر
- با برنامه ها و محیط های بیشتر سازگار میشود.
- انعطاف پذیری بیشتر در طراحی تجهیزات
- چندین گزینه نصب برای پشتیبانی بیشتر از طراحی کارآمد و به حداکثر رساندن عملکرد
- تنظیمات استاندارد متعددی امکان پذیر است.
- طراحی سفارشی تقریباً امکانات نامحدودی را ارائه میدهد.
- عملکرد قدرتمند و قابل اعتماد
- از طراحی چند پیستونی میتوان برای افزایش رانش استفاده کرد.
- سنسورهای بازخورد میتوانند برای قرار دادن موقعیت های بار متعدد استفاده شوند.
اگر فضا محدود است، پیکربندی مشکل دارد، یا حرکت تجهیزات کوچک است، یک سیلندر استاندارد ممکن است کار نکند. حتی اگر این کار را انجام دهد، احتمالاً حداکثر کارایی را به شما نخواهد داد. این امر باعث کاهش بهره وری و در نهایت سودآوری میشود.
توانایی کاهش ردپای بدون از دست دادن قدرت، کارایی یا کنترل میتواند همه تفاوت را برای پردازندهها ایجاد کند. جک های کامپکت در فضای محدود قرار میگیرند و حرکاتی را ارائه میدهند که تنها به یک حرکت کوتاه نیاز دارد زیرا میله روی یک سطح پشتیبانی کوچک میلغزد، بنابراین برای کاربردهای سبک ایده آل هستند.
از آنجایی که فضا یک مشکل رایج است، ما هر دو محرک پنوماتیک سنتی و منسجم تولید میکنیم. همه آن ها در فضا صرفه جویی میکنند زیرا در امتداد بدن قرار میگیرند. در واقع، آنها میتوانند رد پای یک دستگاه را به نصف کاهش دهند.
امیدوارم از خواندن مقاله (جک کامپکت چیست؟) لذت برده باشید.
