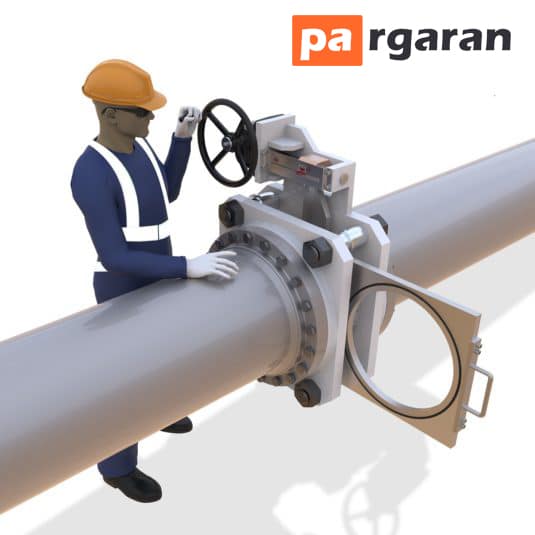

شیر کور خطی |Blind valve | 8Blind | Blind flanges برای توقف کامل جریان در پایپینگ با حرکت خطی المان مورد استفاده قرار میگیرند. از شیر کور خطی زمانی استفاده میشود که سیستم نیاز به تعمیر، نگهداری، ساخت و هر فعالیت دیگر در شرایط ایمن دارد. این ولو ها معمولا با ولوهای بلوک و تخلیه به کار میگیرند. این ولو دارای دو المان توخالی و جامد است.
زمانی که المان جامد در مسیر جریان قرار میگیرد، المان تو خالی از شیر بیرون میزند تا نشان دهد دریچه شیر در موقعیت مسدود است. طراحی ولو کور خطی ساده است اما میتوان با اقدامات ایمنی اضافی و افزایش اندازه سخت شوند.
انواع شیر کور خطی:
شیر لاین بلایند انواع مختلفی دارد که براساس متریال ساخت آن، نوع اتصال به خطوط پایپینگ دسته بندی میشود؛ اما رایج ترین نام گذاری این شیرها به شکل زیر است.

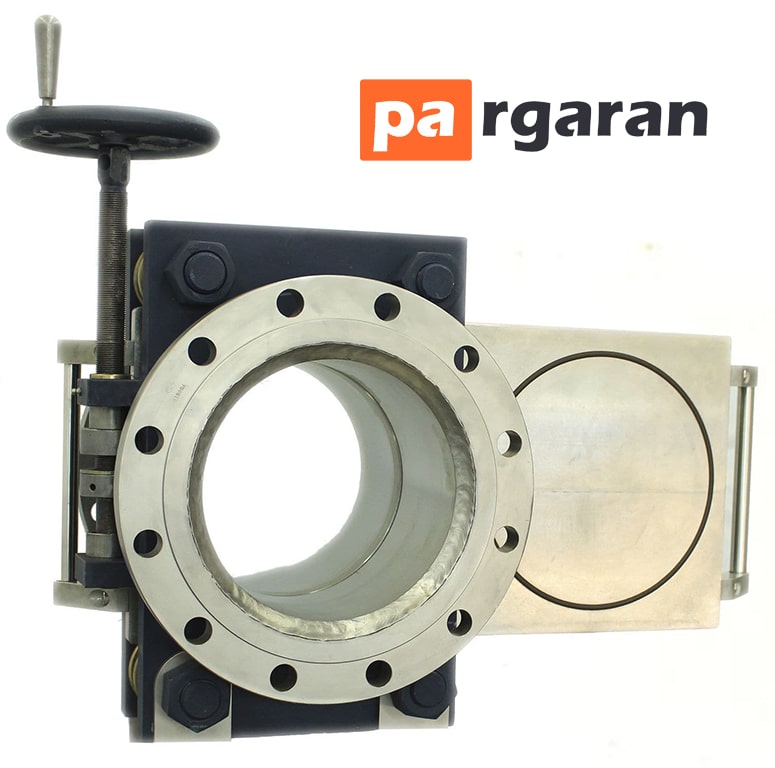

1- اسلاید شیر کور بادامکی
دریچه کور بادامک اسلاید در عملیاتی که دقت در اولویت است استفاده میشود. این شیرها از فلنج های عینکی مستطیل شکل استفاده میکنند که باعث میشود موقعیت های باز و بسته از خطای اپراتور محافظت شود.
آنها از مکانیزم بادامک مشابهی به عنوان دریچههای کور بادامک استفاده میکنند. و همچنین میتوانند به اندازههای فشرده کوچک شوند، که امکان قطر لولههای کوچکتر و در نتیجه کاربردهای بیشتر را فراهم میکند. فقط 1-2 نفر طول میکشد تا این دریچه ها را ظرف چند دقیقه تعویض کنند و این باعث میشود هم زمان و هم کارآمد باشد.

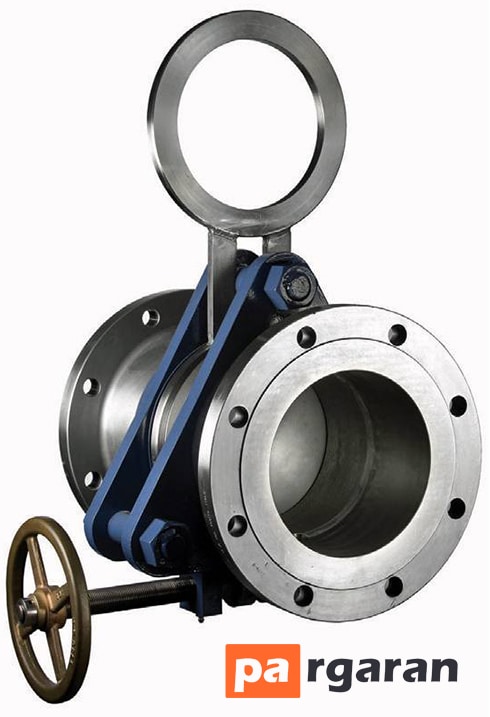

2- شیر کور بادامکی
شیرهای کور با تنظیم بادامک تفاوتی با انواع دیگر ندارند. به جز اینکه از مکانیزم بادامک برای جابجایی بین حالت باز و بسته کاربرد دارد. با چرخاندن چرخ دستی، فلنج آزاد میشود و اپراتورها میتوانند آن را به موقعیت دلخواه خود بچرخانند، و چرخ دستی را میتوان به عقب برگرداند تا فلنج در جای خود قفل شود.
این وسیله آسانتری برای تغییر شیر کور فراهم میکند و در زمان با ارزش اپراتورها هنگام اعمال انزوا مثبت در یک سیستم، صرفهجویی میکند. آنها به طور گسترده در عملیات پایین دستی مانند پتروشیمی، خمیر و کاغذ، پالایشگاه و سایر عملیات استفاده میشوند.

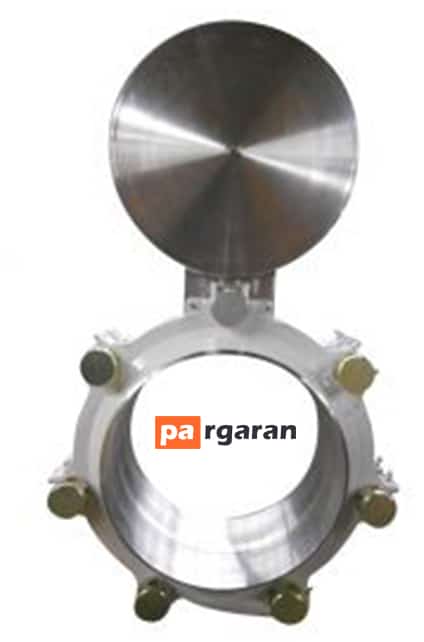

3- شیر کور عینکی
شیر های عینک به شکل یک عدد هشت یا عینک هستند و به همین دلیل به آن "عینک" میگویند. اینها کمتر نوعی شیر هستند و بیشتر روشی برای جابجایی بین موقعیت های باز و بسته هستند، اما با این وجود یک شیر کور را از دیگری متمایز میکنند. آنها از این فلنج بین دو فلنج لوله و واشر برای تبدیل شدن به یک درپوش دائمی برای جریان سیال درون لوله استفاده میکنند.
آنها برای تعویض منظم عالی هستند، زیرا به طور تمیز بین موقعیتهای باز و بسته جابهجا میشوند. آنها را میتوان از یک قطعه فلزی جامد ماشینکاری کرد یا اگر سنگین تر از آن است که به عنوان یک قطعه درست شوند، میتوان آنها را به دو قطعه جدا کرد. نصب و کارکرد آن ها ساده است و یک نشانه بصری عالی از وضعیت لوله ارائه میدهد.

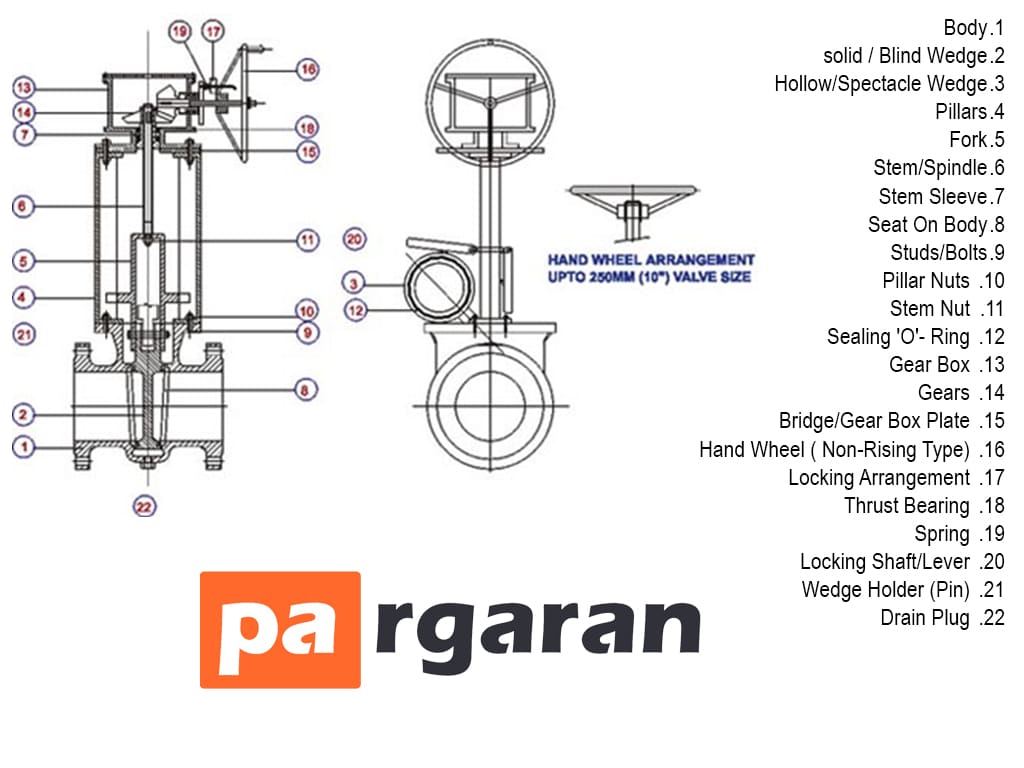

line blind valve بر اساس نوع، اجزا متفاوتی دارد. در شکل زیر شماتیک کلی از اجزا این ولو را میتوان مشاهده کرد.
شیرهای کور چگونه کار میکنند؟
تمام شیرهای کور برای بستن لولهای که به آن وصل میشوند، با استفاده از نوعی محرک و یک قطعه کور/خالی قابل تعویض، عمل میکنند. این قسمت های خالی میتوانند به شکل مستطیل، عینک یا در ترتیبات دیگر باشند. شیر به طور دائم در یک خط لوله نصب میشود و به سرعت بین موقعیت باز و مسدود تعویض میشود.
شیر کور معمولاً دارای مکانیزم قفلی است که کرکره را شل یا سفت میکند، و یک ویژگی ایمنی که در هر موقعیتی از فعال شدن آن جلوگیری میکند. آنها از نظر طراحی ساده هستند اما میتوانند با اقدامات ایمنی اضافی و افزایش اندازه بغرنج تر شوند. در بخش بعدی، انواع خاصی از شیرهای کور و نحوه عملکرد آنها برای ارائه اقدامات ایمنی در یک سیستم لوله کشی را بررسی خواهیم کرد.
کاربرد شیر خطی:
دریچههای کور عمدتاً به عنوان اقدامات ایمنی بهویژه با جریان بالا و کاربردهای فرار اجرا میشوند. آنها مهر و موم های ضد نشتی ارائه میدهند و به طور گسترده در صنعت برای ایمن نگه داشتن کارگران و سود استفاده میشوند. لیست زیر را ببینید تا ببینید در کجا بیشتر مورد استفاده قرار میگیرند. برخی از کاربردهای قابل توجه شیرهای کور عبارتند از:
- کاربردهای پتروشیمی و نفت سیستم های آب (لوله کشی، فاضلاب و ...) کاربردهای گیاهی مواد غذایی و شیمیایی
- سیستم های ایمنی برای کاربردهای در مقیاس بزرگ کاربردهای شیمیایی خورنده کاربردهای نیروگاهی
از مزایا و نقاط قوت لاین بلایند ولو میتوان به موارد زیر اشاره کرد:
استفاده و نصب آسان
کاربرد در لوله با جریان بالا
ایمنی عالی
