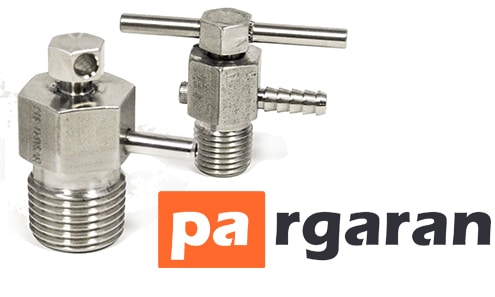

شیر تخلیه هوا | Bleed Valve | شیر هواگیری، نوعی شیر پنوماتیک برای تخلیه هوا موجود در خط پایپینگ است.
شیر هوا در سیستم های خطوط لوله دو عملکرد اصلی را برعهده دارد.
- هوای انباشته شده در خطوط لوله که تحت فشار میباشد را آزاد میکند که زمانی این انباشت هوا اتفاق میافتد که حفره حباب و گاز بیشتر از انرژی باشد تا حباب را با جریان سیال انتقال دهد.و از شیر تخلیه هوا برای رها کردن هوا داخل خطوط لوله استفاده میگردد.
- زمانی که فشار داخل لوله پایین و کم است هوا را به سیستم برگرداند.
انواع شیر تخلیه هوا عبارتند از:
- شیر تخلیه هوا تک روزنه (روزنه بزرگ یا روزنه کوچک)
- شیر تخلیه هوا دو روزنه ( تولید شرکت میراب)
- شیر تخلیه هوا دیسکی ( تولید شرکت میراب)
۱- شیرهای تخلیه هوا تک روزنه کوچک
این شیرها برای خارج کردن هوای موجود در خط لوله مورد استفاده قرار میگیرند. و معمولا در نقاطی از سامانه که امکان تجمع هوا وجود دارد نصب میشوند. مقطع خروج هوا در این شیرها از چند میلی متر مربع تجاوز نمیکند.
مکانیزم عملکرد آنها عبارت از یک شناور کوچک است که به نسبت حجم معینی در داخل آب شناور است و مقطع عبور آب را بسته نگه میدارد.و با نفوذ هوا به داخل محفظه گوی شناور به طرف پایین حرکت کرده و روزنه را باز میکند.
قطر روزنه این شیرها معمولا کمتر از ۱۰ میلی متر است . بعد از خارج شدن هوا گوی مجددا بالا میآید تا روزنه بسته شود. جنس شناور ممکن است از فولاد ضد زنگ با روکش لاستیکی، مواد پلاستیکی مانند پلی اتیلن و غیره باشد.
- Bleed Valve تک روزنه بزرگ
این شیرها برای خارج کردن هوای زیاد در موقع پر کردن خط لوله خالی و. یا داخل کردن هوای زیاد برای تخلیه خط لوله مورد استفاده قرار میگیرند.
در این شیرها مقطع عبور هوا کمی کوچک تر از قطر اسمی شیر است و مانند حالت قبل شناور با حرکت به بالا، روزنه عبور هوا را میبندد و با حرکت به سمت. پایین، روزنه را باز میکند و برعکس شیرهای تک روزنه-روزنه کوچک- حرکت شناور مستقیم و بدون مکانیزم اهرم بندی است.
از این شیرها برای مقابله با پدیده ضربه قوچ نیز استفاده میشود. به طور مثال زمانی که به علت ضربه قوچ فشار خط لوله از فشار جو کم تر میشود این شیرها به صورت خودکار باز شده و. هوا را به داخل خط لوله میفرستند تا از آسیب دیدن خط لوله به علت کاهش فشار جلوگیری به عمل آورند. مهم ترین عامل در تعیین کیفیت در این شیرها، جنس شناور، سامانه آببندی و مقدار استغراق شناور است.
.
سامانه آببندی اغلب در روی شناور نیست و روی بدنه شیرها تعبیه میشود. روش اتصال سامانه آب بندی به نشیمن خود که اغلب از جنس لاستیک است اهمیت خاصی دارد چون در این شیرها وارد شدن هوا به داخل شیر باعث ایجاد نیرویی میشود که سامانه آببندی. را تحت نیروی کشش به طرف پایین قرار میدهد.
اگر این سامانه آببندی روش اتصال محکمی نداشتهباشد از جای خود بیرون میآید و باعث از کار افتادن شیر میشود.
جنس شناور درشیرها ممکن است از فولاد ضد زنگ و یا مواد پلاستیکی باشد. برای کارکرد بهتر این شیرها، شناور باید به صورت مهار شده در داخل محفظه شیر حرکت کند، برای نیل به این هدف شناور.را داخل محفظه مهار کننده قرار میدهند که جنس محفظه معمولا فولاد ضد زنگ انتخاب میشود. جنش شناور در شیرها ترجیحا باید از فولاد ضدزنگ و یا مواد پلاستیکی مانند پلی اتیلن باشد.
۲- شیرهای تخلیه هوا دو روزنه (میراب)
این شیرها مجموعه ای از شیر هوای تک روزنه کوچک و تک روزنه بزرگ هستند. و کار هر دو شیر را با هم انجام میدهند. حداکثر قطر این شیرها معمولا تا ۲۰۰ میلی متر است. این شیرها در دو نوع شیرهای هوای دو روزنه تک محفظه و دو محفظه تقسیم بندی میشوند.
کلیه شیرهای هو ا باید در ورودی خود دارای شیر قطع و وصل باشند تا بتوان در صورت نیاز نسبت به سرویس و یا تعویض شیر در حالتی که خط لوله تحت فشار است اقدام کرد.
برخی شیرهای هوا دارای شیر قطع و وصل داخلی هستند، شیر قطع و وصل داخلی در این شیرهای هوا صرفا میتوانند برای سرویس شیر مورد استفاده قرار گیرند ولی در صورت نیاز به تعویض شیر کار تعویض را غیرممکن خواهند کرد. لذا استفاده از شیرهای هوایی که دارای شیر قطع و وصل مجزا هستند توصیه میشود.
.
۳- شیرهای تخلیه هوا دیسکی (میراب)
این شیرها نوع بزرگ تر شیرهای هوای تک محفظه روزنه بزرگ هستند. اصولا شیرهای هوای معمولی چه از نوع تک روزنه و چه از نوع دو روزنه در اندازه های بزرگ تر از ۲۰۰ میلی متر تولید نمیشوند و معمولا برای اندازه های بزرگ تر از شیرهای هوای دیسکی استفاده میشود. این شیرها برای ورود و خروج هوا در مقادیر بسیار زیاد مورد استفاده قرار میگیرند و قطر آنها معمولا از ۲۵۰میلی متر بزرگ تر است.
این شیرها مکانیزم شناور ندارند و یک دیسک مقطع عبور هوا را آببندی میکند، با کاهش فشار در خط لوله تا ۱متر فشار منفی کاملا باز میشود. تنظیم این مقدار توسط یک فنر در ۱ متر ستون آب دیسک شروع به باز شدن میکند و در خارج از بدنه شیر انجام میشود. برای جلوگیری از انسداد سریع شیر و وارد کردن ضربه یک مکانیزم ترمز که با هوا کار میکند روی این شیرها نصب میشود.
