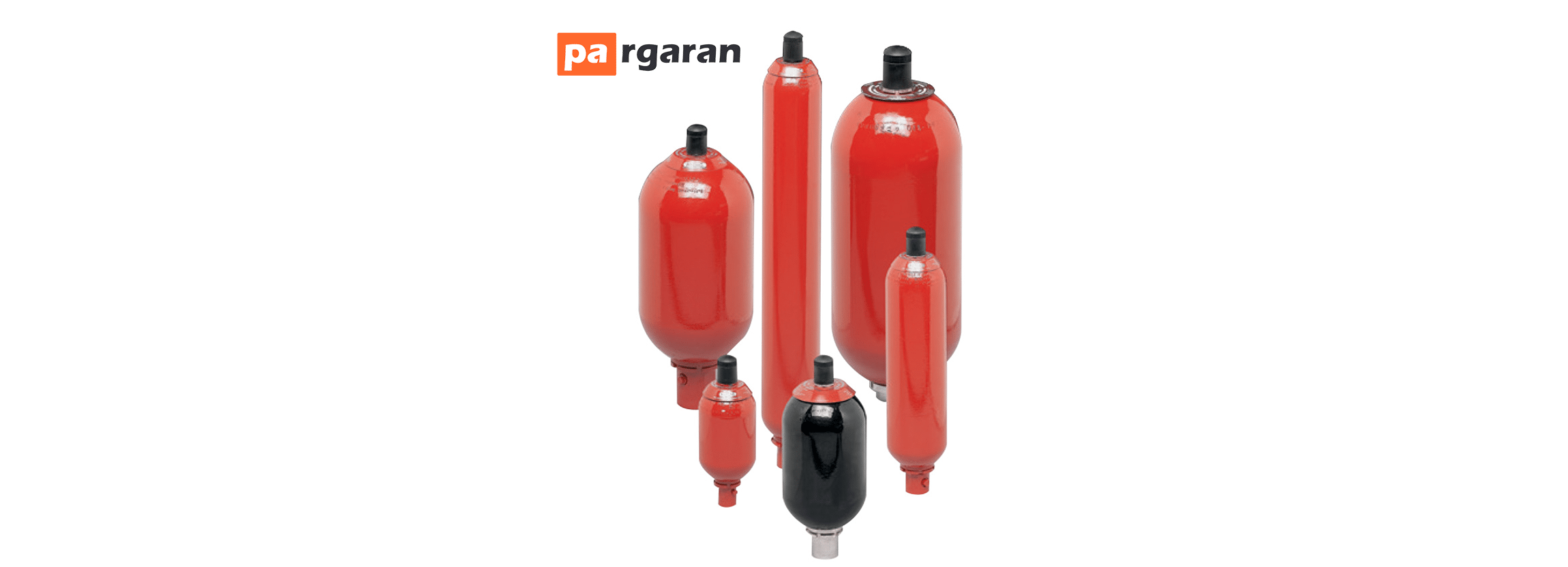

آکومولاتور حبابی ( کیسه ای ) | bladder accumulator یا مثانه متداول ترین اکومولاتور هیدرو پنوماتیکی است که استفاده میشود. کیسه با نیتروژن پر میشود و در یک مخزن فشار فولادی جوش میدهند یا آهنگری قرار میگیرد.
کیسه از یک ماده الاستیک (الاستومر) به عنوان مثال لاستیک تولید میشود. فشار پیش شارژ گاز را میتوان از طریق دریچه ورودی/خروجی گاز در بالای آکومولاتور مثانه تنظیم کرد.
اگر آکومولاتور مثانه به صورت عمودی یا زاویه دار نصب شده باشد، طرف گاز باید همیشه در بالا باشد.

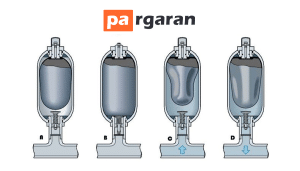

هنگامی که فشار کاهش مییابد، گاز فشرده در کیسه منبسط میشود و مایع ذخیره شده را به مدار هیدرولیک میراند. در فشار صفر، کیسه ممکن است از مخزن تحت فشار خارج شود. برای جلوگیری از این امر، یک شیر فنری در سمت سیال در نظر گرفته شده است.
آکومولاتور حبابی زمانی استفاده میشود که به توان خروجی بالا نیاز باشد. آکومولاتورهای حبابی برای مواد فولاد کربنی و حداکثر تا 2000psi طراحی شدند.
برنامه های کاربردی:
صرفه جویی در مصرف انرژی و پمپ:
کاهش ظرفیت پمپ مورد نیاز که باعث صرفه جویی طولانی مدت انرژی و کاهش هزینه های نگهداری پمپ میشود.
کنترل سرج و کمک فنر:
میرایی ضربان و کاهش نویز ناشی از پمپ ها و "چکش آب".
از بین بردن افت فشار ناگهانی:
فشار ثابت را روی یک سیستم هیدرولیک مانند یک خط پرس که در آن چندین پرس در زمانهای مختلف باز و بسته میشوند، ثابت نگه دارید.
انبساط حرارتی:
تغییرات فشار ناشی از تغییرات دما در مدار هیدرولیک را جبران میکند.
توان سیال ذخیره را برای عملیات قطع برق تجهیزات هیدرولیک فراهم میکند.
ویژگی های آکومولاتور حبابی
کیسه دارای اینرسی کوچک با پاسخ سریع است که آن را برای میرایی ضربان مناسب میکند.
احتمال وقوع نشت گاز وجود ندارد. نفت با گاز تماس پیدا نمیکند.
نصب ساده، شارژ و نگهداری آسان؛
، بدون درز بدون جوش، فشار 1.5 بار تست
پوسته: فولاد کروم-مولی به ازای.
کیسه: ترکیبات لاستیکی نیتریل استاندارد و ویتون با دمای بالا هستند.
اجزا و ساختار آکومولاتور کیسه ای (حبابی)
- پوسته
- کیسه
- هسته شیر گاز
- مهره قفل ساقه کیسه
- درپوش شیر
- پلاک
- پورت سیال
- حلقه ضد اکستروژن
- حلقه اسپیسر
- مهره قفل درگاه
- پیچ دریچه سیال
- حلقه مهر و موم
- آداپتور درگاه
- مهره قفل درگاه گاز
