کنترلر دما اتونیکس

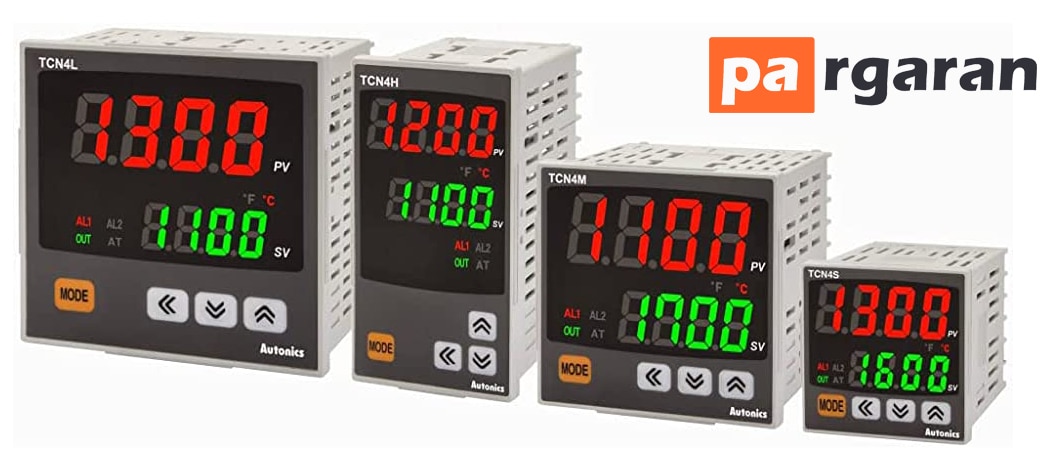

کنترلر دما اتونیکس | Autonics Temperature Controllers یا نمایشگر دما آتونیکس باتنوع بالایی از ترموکوپل (Thermocouple) ها مانند، K, R, S, T, J تطبیق دارد و سنسورهای مقاومتی مانند PT100 را پشتیبانی می‌کند. این نمایشگر از دقت بالا و کیفیت بسیار خوبی بهره می‌برد.

از مهم ترین پارامترهای دسته بندی این کنترلرها، ابعاد آن می‌باشد.

یکی از نام های رایج دیگر برای این کنترلر، ترموستات اتونیکس است.

کاربرد کنترلر دما اتونیکس

در موقعیت هایی که نیاز به سنجش دما و ایجاد کنترل دما باشد، از کنترلرهای دما استفاده می‌شود.

مانند مواقعی که لازم است شی یا فضایی را گرم یا سرد کنیم و دما را در محدوده معینی نگه داریم.

انواع کنترلر دما

کنترلر دما حلقه بسته

کنترلر دما حلقه باز

.

(Open loop temperature controller) کنترلر دما حلقه باز

ساده ترین شکل کنترلر که گرمایش یا سرمایش را بطور مداوم اعمال می‌کند، بدون در نظر گرفتن دمای مورد نیاز نهایی.

• مانند: سیستم گرمایش داخل اتومبیل

(Closed Loop Temperature) کنترل حلقه بسته

دمای خروجی به طور مداوم در یک حلقه بسته تنظیم و اندازه گیری می شود. این عمل باعث می‌شود در دمای معین، خروجی ثابت بماند. در نتیجه می‌توان گفت که کنترل دما حلقه بسته نسبت به حلقه  باز پیچیده تر است.

• مانند: اتومبیل با کنترل آب و هوای اتاقک خودرو

مدل های نمایشگر اتونیکس

سری های متنوعی از نمایشگر اتونیکس با کارایی و کاربردهای منحصر به فرد خود تولید می‌شوند که می‌توان به چند مدل آن اشاره کرد.

 TC

 TCN

 TK

 TX, TM

مشخصه و عملکرد کنترلر دما

مشخصه های دمایی هدف کنترل قبل از انتخاب کنترلر لازم است شناخته شود تا انتخاب مناسبی برای کنترل بهینه دما در اختیار داشته باشیم

• ظرفیت گرما: سهولت گرمایش متناسب با ظرفیت هدف کنترل (کوره الکتریکی و..)
• مشخصه استاتیک: قابلیت گرمایش متناسب با ظرفیت هیتر
• مشخصه دینامیک: مشخصات پاسخ گذرا در گرمادهی اولیه
• دیستربنس خارجی: عوامل تغییرات دما، مانند: باز و بسته شدن درب کوره، ورود و خروج محتویات یا تغییرات دمای محیط

خروجی های کنترلی کنترلر دما اتونیکس

متناسب با مدل انتخابی خروجی های مختلفی را می‌توان در اختیار داشت.

این خروجی ها در یک نگاه کلی عبارتند از:

(Relay output) خروجی رله خروجی SSR (Current output) خروجی جریان (Transfer output) خروجی انتقالی (Relay output) خروجی رله

برای کنترل عملیات ON/OFF دستگاه توسط کنتاکت رله داخلی

• برخی مدل های نمایشگر اتونیکس، دو رله برای خروجی دارد.

خروجی SSR

در نمایشگر اتونیکس این خروجی ولتاژ DC را به عنوان یک خروجی برای کنترل SSR ارائه می دهد.

• اگر از رله جامد استفاده شود، نگهداری با تنظیمات کم و دسترسی به یک سیکل کاری نیمه دائم همراه خواهیم داشت.

(Current output) خروجی جریان

کنترلر دما اتونیکس نوعی خروجی کنترلی به منظور درایو یک کنترل توان خارجی (واحد SCR)، ولو کنترلی و..دارد که همان خروجی جریان است.

(Transfer output) خروجی انتقالی

برای انتقال مقدار دمای فعلی (PV) به بیرون.

• انتقال به صورت جریان

اگر انتقال خروجی به صورت 20-4 mA و DC باشد، خروجی داخل رنج حد پایین تنظیم می شود و خروجی 4 تا 20 ایجاد می کند

استانداردهای استفاده از کنترلر دما اتونیکس

• از کابل و سیم های جبران ساز مخصوص استفاده شود.
• مدار اتصال 3 سیم برای استفاده از سنسور حرارتی RTD مانند PT100 و ..
• استفاده از سیم جبران ساز با طول و قطر یکسان با سنسور RTD
• قرارگیری سیم سیگنال ورودی کنترلر دما اتونیکس در موقعیتی دور از نویز زیاد
• استفاده از سیم شیلد دار برای خط ورودی سیگنال و خازن فیلتر خط در خط تغذیه در صورت قرار گرفتن سیم سیگنال ورودی در کنار سیم قدرت
• اجتناب از قرار گرفتن نمایشگر اتونیکس در کنار دستگاه ها و ابزار تولید کننده نویز بالا؛ مانند: ماشین های خیاطی و جوشکاری، کنترلرهای SCR با ظرفیت بالا
