در این مقاله میخواهیم یاد بگیریم که چگونه فقط در 4 گام، اتصالات های هیدرولیک (hydraulic threads) را شناسایی کنیم؟ ماشین آلات و تجهیزات در هر گوشه ای از دنیا طراحی و ساخته میشوند.
سیستم های هیدرولیک به تنهایی از انواع بی شماری از اتصالات و آداپتورها با روش های آب بندی و اشکال اتصالات متفاوت استفاده میکنند. در حالی که روش آب بندی را اغلب میتوان از نظر ظاهری متمایز کرد، به نظر میرسد اشکال اتصالات یکسان به نظر میرسند، و شناسایی آنها در صورت نیاز به تغییرات یا تعمیرات تجهیزات دشوار و زمان بر است.
دانستن اتصالات هیدرولیک صحیح برای انتخاب قطعات جایگزین مناسب برای نگهداری و تعمیر حیاتی است. انتخاب قطعه اشتباه میتواند منجر به آسیب به اتصالات در حین نصب شود که ظرفیت نگهداشتن فشار و قابلیت اطمینان اتصالات یا آداپتور را به خطر میاندازد. شناسایی سریع و صحیح نخ ها میتواند به حفظ عملیات ایمن، سازنده و سودآور کمک کند.
شش نوع اتصالات وجود دارد که معمولاً در اتصالات لوله هیدرولیک استفاده میشود: UN/UNF، NPT/NPTF، BSPP (BSP، موازی)، BSPT (BSP، مخروطی)، متریک موازی، و متریک مخروطی. چهار مرحله ساده به شما در شناسایی آنها کمک میکند.
گام ۱: شناسایی موازی یا مخروطی بودن اتصالات هیدرولیک
اتصالات در دو شکل زیر تولید میشوند:
- اتصالات مخروطی، که با عنوان اتصالات دینامیکی (Dynamic Thread) نیز شناخته میشوند.
- اتصالات موازی، که از آنها با عنوان اتصالات مستقیم (Straight Thread) نام میبریم.
تعیین کنید که نخ مخروطی است یا موازی. NPT/NPTF و BSPT رشته های مخروطی هستند در حالی که UN/UNF و BSPP موازی هستند. متریک مخروطی و متریک موازی خود صحبت میکنند. در برخی موارد، مرحله 1 را میتوان تنها با بازرسی بصری انجام داد.

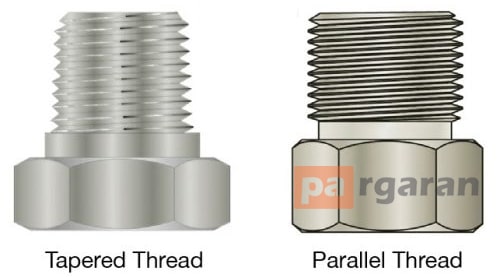

اتصالات مخروطی در انتهای اتصالات قطر کمتری پیدا میکنند در حالی که اتصالات موازی از ابتدا تا انتها همان قطر را حفظ میکنند. اگر این موضوع با نگاه کردن به اتصالات مشخص نیست، از فک های موازی کولیس برای مقایسه استفاده کنید.
علاوه بر این، وجود O-ring یا برداشتن یک مهره لوله معمولاً نشانه موازی بودن نخ نر است. تکمیل مرحله 1، سه مورد از 6 شکل رشته ممکن را حذف میکند.
گام ۲: محاسبه تراکم دندانه های پیچ اتصالات هیدرولیک

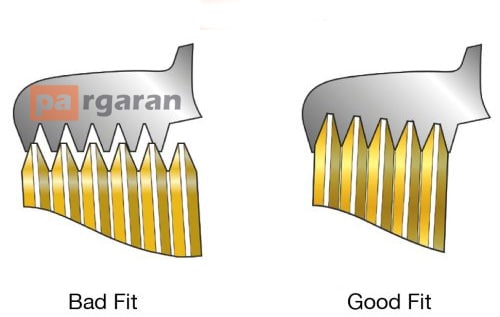

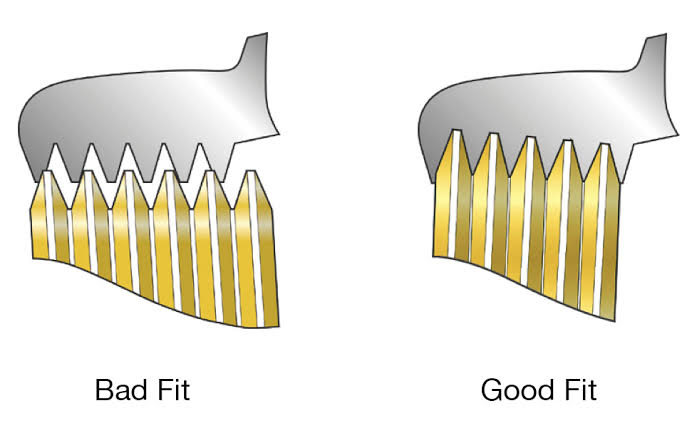

این را میتوان با استفاده از یک مرحله برای مقایسه یا با اندازه گیری و محاسبه دقیق تعداد رشته ها در یک بازه معین رمزگشایی کرد. مقایسه رشتهها در پس زمینه روشن با فاصله یاب بسیار آسان تر است.
از آنجایی که برخی از گام های نخ تقریباً مشابه هستند، ایده خوبی است که قبل از تصمیم گیری در مورد اینکه کدام یک برای شما بهترین است، چند سنج را امتحان کنید.
نتیجه مرحله 2 شکلهای رشتهای ممکن را بیشتر محدود میکند، زیرا بیشتر آنها دارای زیر و بمی خاصی هستند. برای گام های احتمالی، از ستون مرحله 2 در جدول 1 استفاده کنید.
گام ۳: تعیین اندازه اتصالات هیدرولیک
اندازه را تعیین کنید. ترکیب نتایج مراحل ۱ و ۲ روش صحیح مرحله ۳ را تعیین میکند – یا در برخی موارد به پیش بینی کمک میکند. دو روش برای این کار وجود دارد.
تعیین اندازه نخ؛ استفاده از آن بستگی به این دارد که آیا اتصالات یک اتصالات لوله است (NPT/NPTF، BSPT، BSPP) یا اتصالات لوله نیست (UN/UNF، متریک موازی، متریک مخروطی).
به خاطر داشته باشید که مخروطی (همانطور که در مرحله 1 مشخص شد) لزوماً به این معنی نیست که یک نخ لوله است (به عنوان مثال، متریک مخروطی). به همین ترتیب، اتصالات لوله میتواند موازی باشد (به عنوان مثال، BSPP).
برای اتصالات لوله، اندازه را با مقایسه آن با مشخصات اندازه اسمی تعیین کنید، همانطور که در شکل ۱ میبینید (یک نکته مفید – اندازه لوله تا اندازه اسمی ۲ اینچ را میتوان با اندازه گیری قطر خارجی واقعی، کم کردن یک چهارم اینچ تعیین کرد.
سپس (گرد کردن) برای اتصالات بدون لوله، اندازه واقعی را میتوان با اندازه گیری قطر خارجی (قطر اصلی) با کولیس تعیین کرد، همانطور که در شکل ۲ میبینید.

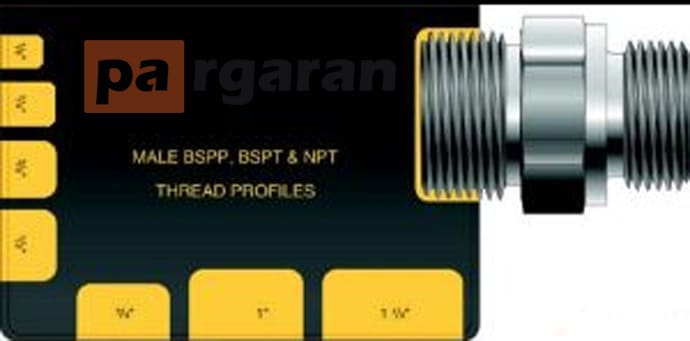

شکل ۱: اندازه اتصالات لوله را با پروفیل های اندازه اسمی تعیین کنید

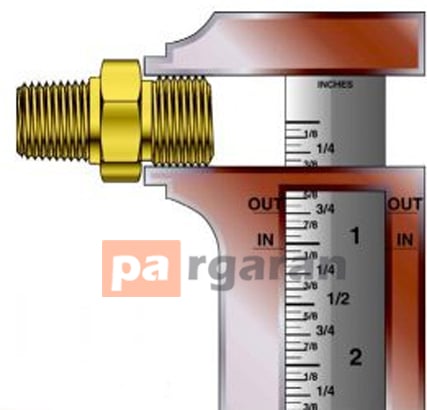

شکل ۲: اندازه اتصالات غیر لوله ای را با کولیس تعیین کنید
گام ۴: تعیین اتصالات
از نظر فنی، این مرحله نهایی به شناسایی نخ مربوط نمیشود. بلکه روشی برای تعیین نوع نخ در قالب استاندارد صنعتی برای درک دیگران است. نمونههایی از قالبهای مختلف در ستون مرحله ۴ جدول ۱ میبینید.
این قالبها معمولاً نشانی از اندازه نخ (چه اسمی یا واقعی)، نوع و در برخی موارد گام دارند. متخصصان تعمیر و نگهداری و تعمیرات شرکت شما میتوانند از این فرآیند چهار مرحله ای آسان برای کاهش خرابی دستگاه استفاده کنند. از هزینه های مربوط به خرید (و بازگرداندن) قطعات نادرست جلوگیری کنند و به اطمینان از محیط کاری ایمن و بدون حادثه کمک کنند.

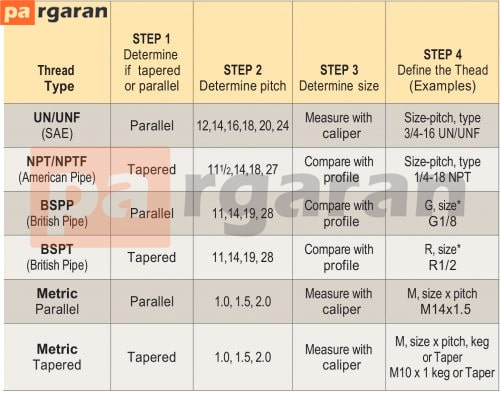

جدول 1. *برای JIS (استانداردهای صنعتی ژاپن)، اتصالات را میتوان مشابه BSPP و BSPT شناسایی کرد اما به ترتیب با PF و PT تعریف شد. به عنوان مثال، PF 1/8 و PT 1/2.
سوالات متداول اتصالات هیدرولیک:
سایز اتصالات مخروطی را چگونه باید اندازه گیری کرد؟
در اتصالات های مخروطی، سایز اتصالات در واقع قطر اتصالات چهارم یا پنجم است.
آیا اتصالات مخروطی برای آب بندی نیاز به نوار تفلون دارند؟
کلیه اتصالات هیدرولیک مخروطی، به جز اتصالات استاندارد NPTF، به نوار یا رزین آببند نیاز دارند.
زاویه اتصالات چند درجه است؟
زاویه جناح اتصالات NPT/NPTF برابر 60 درجه و زاویه جناح اتصالات BSPP یا BSPT معادل 55 درجه است.
گام اتصالات اینچی چگونه محاسبه میشود؟
گام اتصالات اینچی، تعداد اتصالات موجود در یک اینچ است.
