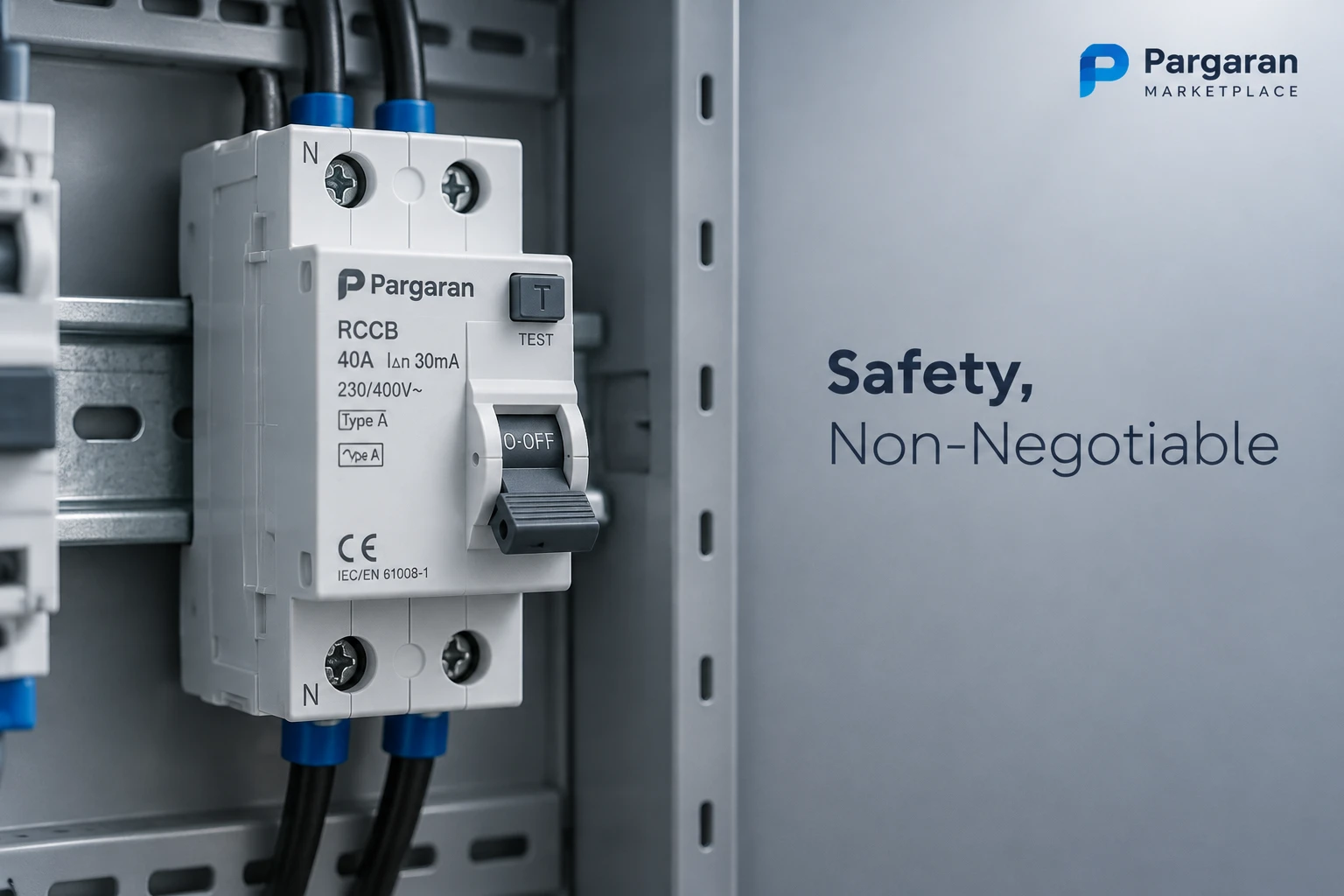

کلید محافظ جان و نشتی جریان (RCCB / RCD / RCBO)
کلیدهای محافظ جان یا تجهیزات جریان باقیمانده (Residual Current Devices - RCD)، تجهیزات حفاظتی تابلویی هستند که وظیفه پایش مداوم تعادل جریان فاز و نول (قانون جریان کیرشهف ∑I=0\sum I = 0) و قطع آنی مدار در صورت تشخیص هرگونه جریان نشتی به زمین را بر عهده دارند.
این تجهیزات سد دفاعی اصلی در برابر برق‌گرفتگی انسان (تماس مستقیم و غیرمستقیم) و آتش‌سوزی‌های ناشی از نشتی عایقی کابل‌ها و تجهیزات هستند.
تفاوت کلیدی انواع تجهیزات نشتی جریان
| عنوان تجهیز | نام کامل | عملکرد حفاظتی | حفاظت اضافه‌بار و اتصال‌کوتاه |
|---|---|---|---|
| RCCB | Residual Current Circuit Breaker | صرفاً حفاظت نشتی جریان و برق‌گرفتگی | ❌ ندارد (باید با فیوز مینیاتوری MCB سری شود) |
| RCBO | Residual Current Breaker with Overcurrent | نشتی جریان + اضافه‌بار + اتصال‌کوتاه | ✔️ دارد (ترکیب کامل MCB + RCCB در یک ماژول) |
| RCM | Residual Current Monitor | صرفاً پایش و ارسال هشدار بدون قطع مدار | ❌ ندارد (مخصوص کاربردهای مانیتورینگ صنعتی حساس) |
دسته‌بندی تیپ‌های عملکردی نشتی جریان (Waveform Types)
- تیپ AC (Type AC): فقط حساس به جریان‌های نشتی متناوب سینوسی خالص (مخصوص بارهای اهمی ساده، روشنایی سنتی و بارهای غیرالکترونیکی).
- تیپ A (Type A): حساس به جریان‌های متناوب سینوسی و جریان‌های DC پالسی (مناسب تجهیزات دارای یکسوسازهای تک‌فاز، ماشین لباسشویی، کامپیوترها و منابع تغذیه سوئیچینگ).
- تیپ F (Type F): طراحی‌شده برای درایوهای تک‌فاز، اینورترها و ماشین‌های شست‌وشوی فرکانس متغیر (حفاظت در برابر فرکانس‌های مختلط تا ۱ کیلوهرتز).
- تیپ B (Type B): حساس به نشتی‌های سینوسی AC، پالسی و جریان‌های DC پیوسته و صاف. این تیپ انتخاب استاندارد و اجباری برای اینورترهای خورشیدی (Solar PV)، شارژرهای خودروهای برقی (EV Chargers)، درایوهای صنعتی VFD سه‌فاز و تجهیزات UPS است.
بازه حساسیت و کاربردها (IΔnI_{\Delta n})
- حساسیت ۱۰ تا ۳۰ میلی‌آمپر (10–30 mA10\text{--}30\text{ mA}): سطح حفاظت فردی در برابر برق‌گرفتگی (Life Safety / Personal Protection) در محیط‌های مسکونی، درمانی، مرطوب و پریزهای صنعتی عمومی.
- حساسیت ۱۰۰ تا ۳۰۰ میلی‌آمپر (100–300 mA100\text{--}300\text{ mA}): سطح حفاظت در برابر آتش‌سوزی الکتریکی (Fire Protection) ناشی از خرابی عایق‌ها و اتصالی‌های زمین ناقص در تابلوهای اصلی توزیع.
- حساسیت ۵۰۰ میلی‌آمپر به بالا: کاربردهای صنعتی سنگین با استفاده از رله‌های کوربالانس (Earth Leakage Relay) و ترانسفورماتور جریان حلقوی (Toroidal CT).
سوالات متداول (FAQ)
آیا کلید محافظ جان (RCCB) می‌تواند جایگزین فیوز مینیاتوری (MCB) شود؟
خیر. کلید RCCB به تنهایی در برابر اضافه‌بار یا اتصال‌کوتاه قطع نمی‌کند و فقط نشتی جریان را می‌بیند؛ بنابراین حتماً باید یک فیوز مینیاتوری متناسب با آن سری شود.
اگر تمایل دارید هر دو حفاظت را در یک تجهیز تابلویی داشته باشید، باید کلید RCBO خریداری کنید.
چرا در سیستم‌های خورشیدی یا شارژرهای خودرو برقی باید از کلید محافظ جان تیپ B استفاده کرد؟
اینورترهای خورشیدی و درایوهای سرعت متغیر می‌توانند جریان‌های نشتی DC صاف تولید کنند.
تیپ‌های معمولی (مانند AC یا A) در حضور نشتی DC دچار پدیده اشباع مغناطیسی هسته ترانسداکتور شده و در زمان برق‌گرفتگی عمل نخواهند کرد (اصطلاحاً کور یا Blind می‌شوند). تیپ B برای تشخیص دقیق نشتی‌های DC پیوسته طراحی شده است.
دکمه تست (Test Button / T) روی کلید محافظ جان چه کاربردی دارد؟
این دکمه با ایجاد یک نشتی ساختگی کنترل‌شده داخل کلید، سلامت مکانیزم رهاساز را بررسی می‌کند.
طبق استانداردهای بین‌المللی توصیه می‌شود این دکمه دوره‌ای (حداقل هر ۱ تا ۳ ماه یک‌بار) فشرده شود تا از عملکرد صحیح قطعه اطمینان حاصل گردد.
