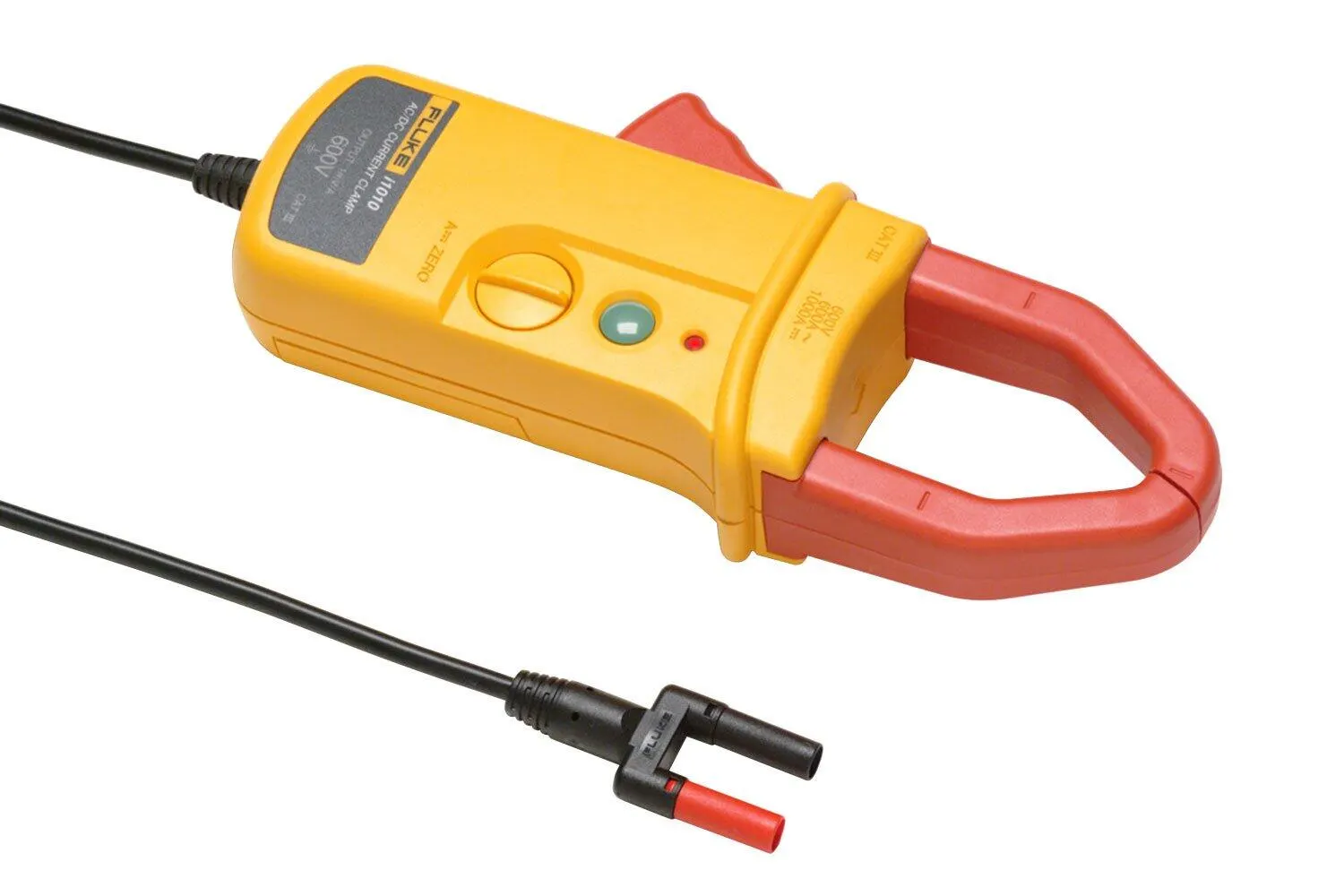

کلمپ جریان فلوک I100 برای اندازهگیری جریان AC و DC در محیطهای صنعتی، سیستمهای PV و تأسیسات الکتریکی طراحی شده است. این دستگاه از تکنولوژی اثر هال (Hall-effect) استفاده میکند و از طریق گیرهای باز (Jaw) جریان را بدون تماس مستقیم با هادی اندازهگیری میکند.
یکی از مزایای مهم آن این است که میتوان آن را روی سیمهای عایقشده نصب کرد بدون جدا کردن اتصالات، که کار را سریعتر و ایمنتر میکند.
علاوه بر این، کلمپ I100 دارای عملکرد “صفر کردن DC” است، که در اندازهگیری جریان DC دقت را افزایش میدهد.
🔹 ویژگیهای کلیدی فلوک I100
-
اندازهگیری جریان AC و DC از ۱ تا ۱۰۰ آمپر
-
خروجی ۱۰ میلیولت بر آمپر (10 mV/A) برای اتصال به دستگاههای اندازهگیری
-
دهانه باز (Jaw) با گشودگی ۳۴ میلیمتر
-
عملکرد “صفرکردن DC” برای افزایش دقت در جریانهای DC
-
طراحی بدون تماس (non-contact) برای افزایش ایمنی
-
منبع تغذیه باتری ۲ عدد AA با عمر تخمینی ۵۰ ساعت
-
ایمنی تا ۱۰۰۰ ولت بین ترمینال و زمین
-
دقت ±(۱٫۵٪ + ۰٫۱ آمپر) برای جریانهای DC/AC
🔹مشخصات فنی فلوک I100
| ویژگی | مقدار |
|---|---|
| محدوده جریان | ۱ A تا ۱۰۰ A AC / DC |
| خروجی | ۱۰ mV/A (AC/DC) |
| دقت | ± (۱٫۵٪ + ۰٫۱ A) |
| گشودگی دهانه | ۳۴ میلیمتر |
| ولتاژ بین ترمینال و زمین | تا ۱۰۰۰ ولت |
| عمر باتری | حدود ۵۰ ساعت |
| منبع تغذیه | ۲ عدد باتری AA |
| وزن | حدود ۰٫۳۹ کیلوگرم |
❓ سوالات متداول (FAQ)
آیا Fluke I100 برای سیستمهای خورشیدی (PV) مناسب است؟
بله، در بسیاری از کیتهای PV بهعنوان کلمپ جریان همراه استفاده میشود و قادر است جریان DC سیستم خورشیدی را اندازهگیری کند.
آیا باید سیم را قطع کرد تا جریان را اندازهگیری کنم؟
خیر، طراحی بدون تماس امکان اندازهگیری را بدون قطع مدار فراهم میکند.
چطور میتوان اتصال با دستگاه اندازهگیری برقرار کرد؟
خروجی کلمپ از طریق کابل به ورودی جریان دستگاه اندازهگیری متصل میشود، با خروجی ۱۰ mV/A.
