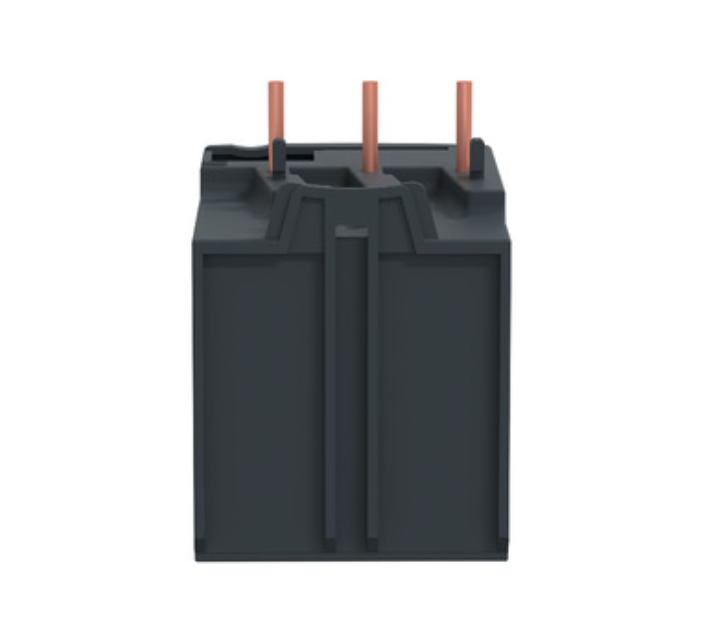

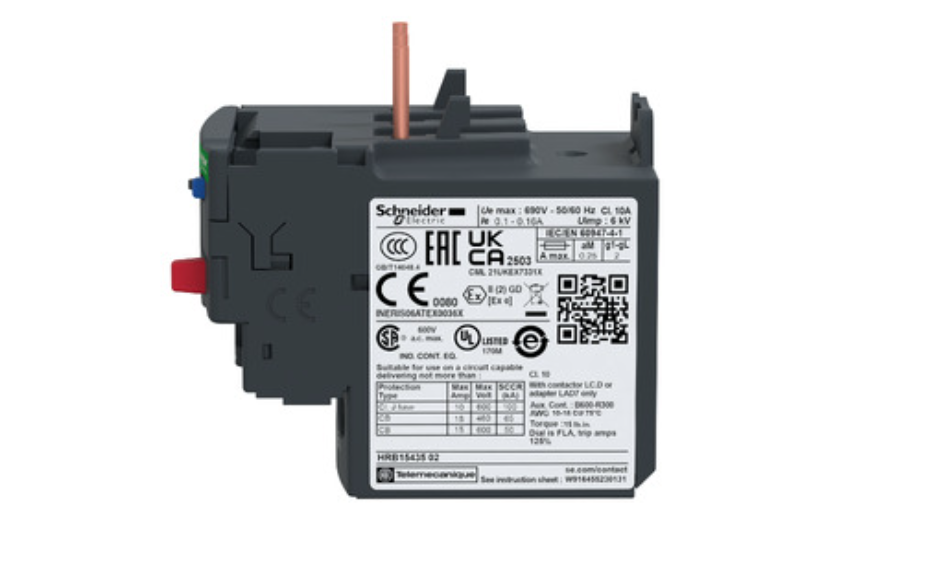

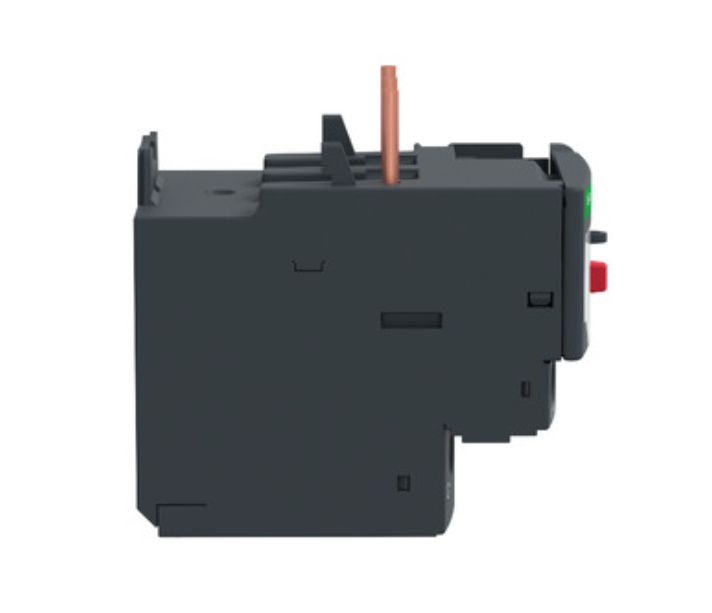

رله حرارتی اضافهبار اشنایدر الکتریک مدل LRD21 با محدوده تنظیم 12 تا 18 آمپر، کلاس تریپ 10A و قابلیت ریست دستی یا خودکار، برای حفاظت موتورهای سهفاز در کاربردهای صنعتی و تابلوهای فرمان طراحی شده است.
این مدل در کنار کنتاکتورهای TeSys D به کار میرود و با تشخیص اضافهبار و قطع فاز، از آسیب حرارتی به موتور و توقفهای پرهزینه جلوگیری میکند.
وجود کنتاکت کمکی 1 باز و 1 بسته، دکمه تست، دکمه توقف و ترمینالهای پیچی، راهاندازی، سیمکشی و پایش وضعیت را برای تکنسینها و طراحان تابلو سادهتر میکند.
ویژگیهای کلیدی رله حرارتی اضافهبار برند اشنایدر الکتریک مدل LRD21
- محدوده تنظیم جریان 12 تا 18 آمپر برای حفاظت موتور
- کلاس تریپ 10A برای عملکرد حفاظتی در اضافهبار
- قابلیت انتخاب ریست دستی یا خودکار
- کنتاکت کمکی 1 باز و 1 بسته برای سیگنالدهی و فرمان
- حساسیت به قطع فاز برای حفاظت بهتر مدار موتور
- دارای دکمه تست و دکمه توقف روی بدنه
- ترمینال پیچی برای اتصال مطمئن سیمها
- نصب مستقیم زیر کنتاکتورهای TeSys D
مشخصات فنی
| ویژگی | مقدار |
|---|---|
| نوع تجهیز | رله حرارتی اضافهبار |
| مدل | LRD21 |
| محدوده تنظیم جریان | 12 تا 18 آمپر |
| کلاس تریپ | 10A |
| تعداد فاز | 3 |
| نوع ریست | دستی یا خودکار |
| کنتاکت کمکی | 1 باز + 1 بسته |
| نوع ترمینال | پیچی |
| روش نصب | نصب مستقیم زیر کنتاکتور |
| سازگاری | کنتاکتورهای TeSys D |
| ویژگی حفاظتی | حساس به قطع فاز |
| امکانات روی بدنه | دکمه تست و دکمه توقف |
سوالات متداول
LRD21 برای چه کاربردی استفاده میشود؟
این رله برای حفاظت موتورهای سهفاز در برابر اضافهبار و شرایط قطع فاز در مدارهای صنعتی و تابلوهای فرمان به کار میرود.
آیا میتوان حالت ریست این مدل را تغییر داد؟
بله، این مدل از ریست دستی یا خودکار پشتیبانی میکند و میتوان آن را متناسب با روش بهرهبرداری تنظیم کرد.
این رله با چه تجهیزاتی نصب میشود؟
LRD21 برای نصب مستقیم در کنار کنتاکتورهای TeSys D طراحی شده است و در استارترهای موتور استفاده میشود.
نتیجهگیری رله حرارتی اضافهبار برند اشنایدر الکتریک مدل LRD21
اگر به یک رله حفاظتی مطمئن برای موتورهای سهفاز در بازه 12 تا 18 آمپر نیاز دارید، LRD21 اشنایدر الکتریک با کلاس تریپ 10A، امکانات کنترلی روی بدنه و نصب مستقیم روی کنتاکتور، گزینهای مناسب برای تابلوهای صنعتی، استارترها و کاربردهای حفاظت موتور است.
