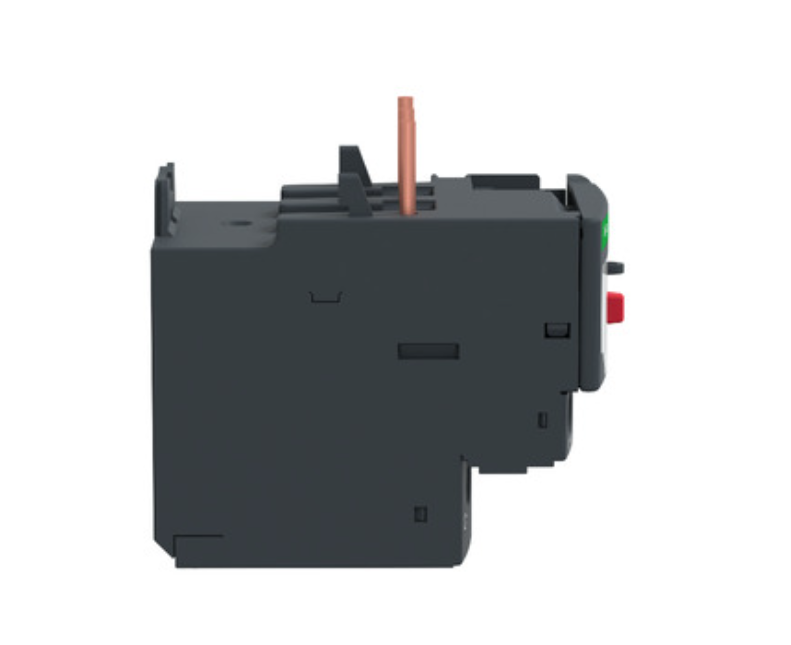

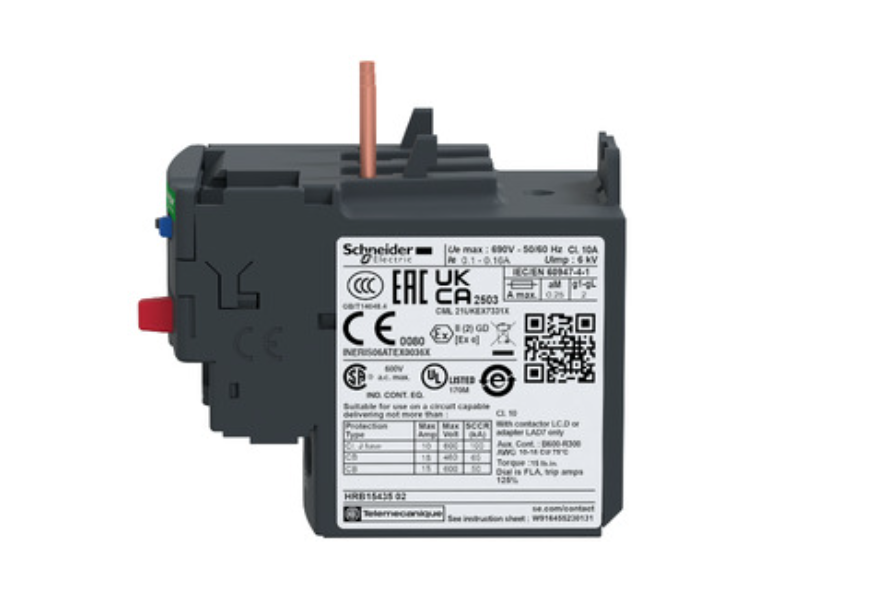

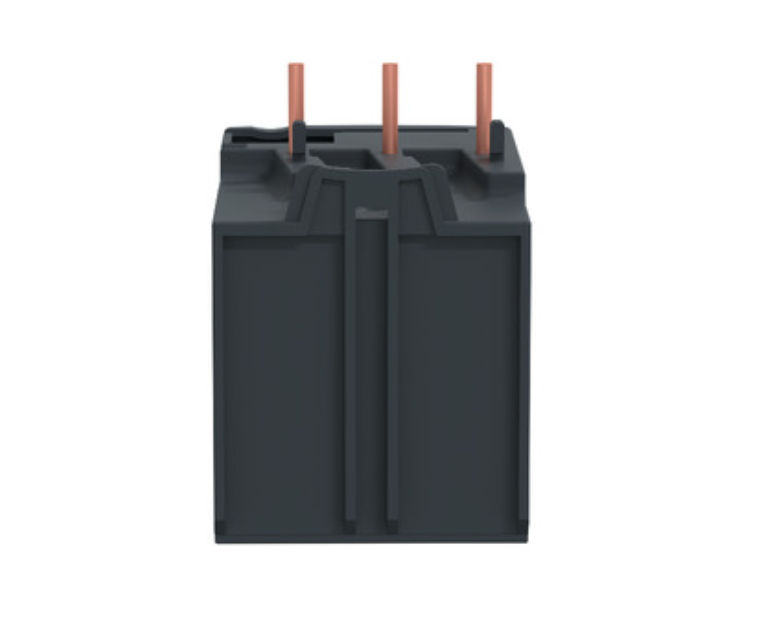

رله حرارتی اشنایدر الکتریک مدل LRD16 یک رله اضافهبار حرارتی برای حفاظت موتور است که در بازه 9 تا 13 آمپر و با کلاس تریپ 10A عمل میکند و برای کنترل ایمن مدارهای الکتروموتور در تابلوهای صنعتی طراحی شده است.
این مدل برای استفاده در مجموعههای راهاندازی موتور، تابلو برق، پمپ، فن، نوار نقاله و سایر تجهیزات موتوری مناسب است و با نصب مستقیم روی کنتاکتورهای TeSys D یا نصب مستقل، امکان یکپارچهسازی حفاظت اضافهبار را در ساختارهای مختلف کنترلی فراهم میکند.
وجود ریست دستی یا اتوماتیک، کنتاکت کمکی 1 باز و 1 بسته، و جبران دمایی به بهرهبردار کمک میکند تا حفاظت موتور را متناسب با شرایط کاری تنظیم کند.
ویژگیهای کلیدی رله حرارتی اشنایدر الکتریک LRD16
- محدوده تنظیم جریان 9 تا 13 آمپر برای حفاظت موتور
- کلاس تریپ 10A برای عملکرد حفاظتی سریعتر در اضافهبار
- سازگار با کنتاکتورهای TeSys D
- قابلیت نصب مستقیم روی کنتاکتور یا نصب مستقل
- ریست دستی و اتوماتیک متناسب با نیاز بهرهبرداری
- دارای کنتاکت کمکی 1 باز و 1 بسته
- مناسب برای استفاده در مدارهای کنترل و حفاظت موتور
مشخصات فنی
| ویژگی | مقدار |
|---|---|
| نوع محصول | رله اضافهبار حرارتی |
| برند | اشنایدر الکتریک |
| سری محصول | TeSys D |
| کد محصول | LRD16 |
| محدوده تنظیم جریان | 9 تا 13 آمپر |
| کلاس تریپ | Class 10A |
| کاربرد | حفاظت موتور |
| نوع ریست | دستی / اتوماتیک |
| روش نصب | نصب مستقیم روی کنتاکتور یا نصب مستقل |
| سازگاری با کنتاکتور | LC1D09 تا LC1D38 |
| ترکیب کنتاکت کمکی | 1 باز + 1 بسته |
| جبران دمایی | دارد |
| استاندارد مرجع | IEC/EN 60947-4-1 |
سوالات متداول
LRD16 برای چه نوع موتوری مناسب است؟
این مدل برای حفاظت اضافهبار موتورهای الکتریکی در محدوده تنظیم 9 تا 13 آمپر استفاده میشود و باید بر اساس جریان نامی موتور تنظیم شود.
آیا LRD16 روی کنتاکتور نصب میشود؟
بله، این رله برای نصب مستقیم روی کنتاکتورهای سازگار TeSys D طراحی شده و در صورت نیاز میتواند به صورت مستقل نیز به کار برود.
آیا این مدل ریست دستی و اتوماتیک دارد؟
بله، LRD16 از هر دو حالت ریست دستی و اتوماتیک پشتیبانی میکند و این موضوع در انتخاب روش بهرهبرداری و نگهداری انعطاف ایجاد میکند.
نتیجهگیری رله حرارتی اشنایدر الکتریک LRD16
رله حرارتی اشنایدر الکتریک مدل LRD16 برای پروژههایی مناسب است که به حفاظت مطمئن موتور، تنظیمپذیری جریان و هماهنگی با کنتاکتورهای TeSys D نیاز دارند.
اگر به دنبال یک راهکار صنعتی برای کنترل اضافهبار موتور در بازه 9 تا 13 آمپر هستید، این مدل میتواند گزینهای دقیق و قابل اتکا برای تابلوهای برق و مدارهای راهاندازی باشد.
