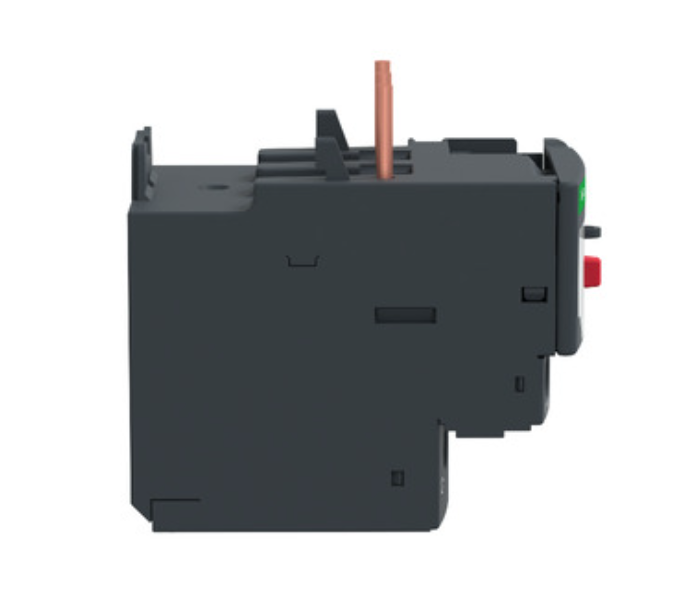

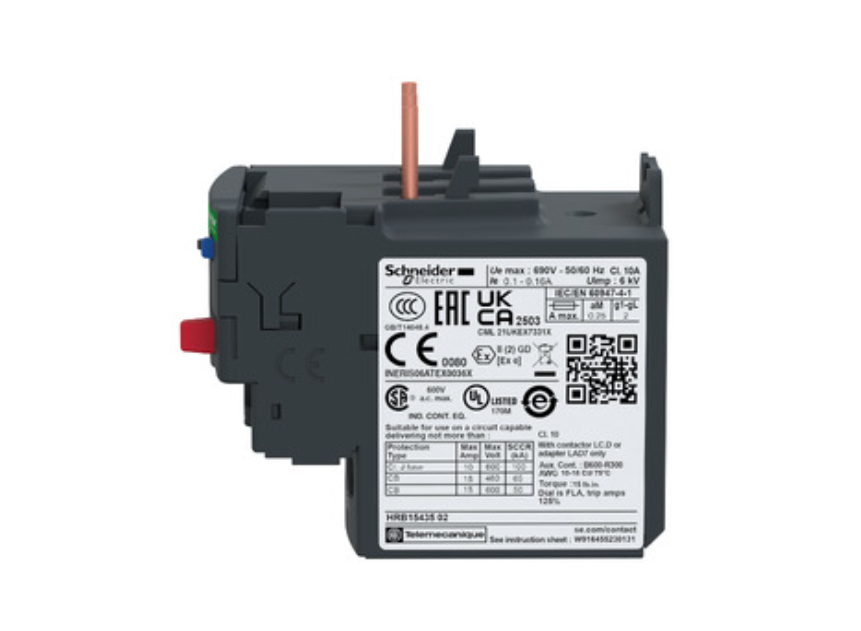

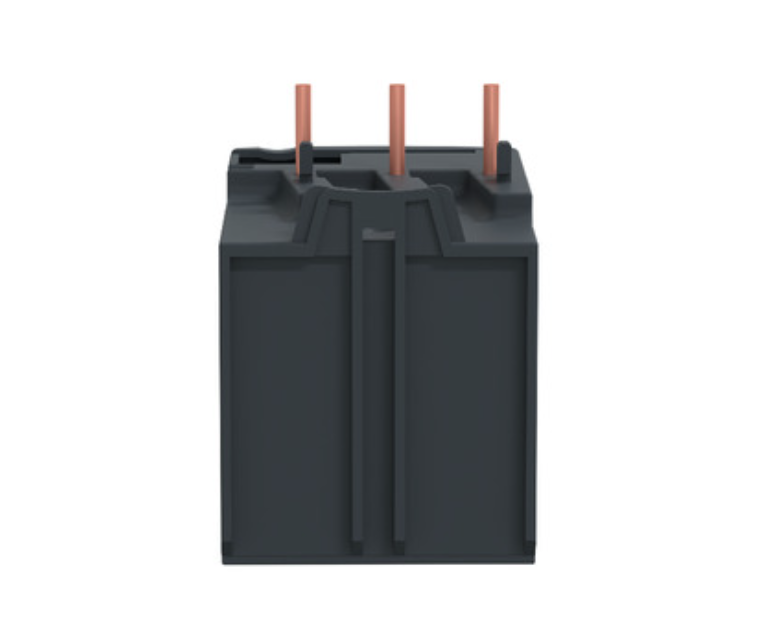

رله حرارتی اشنایدر الکتریک مدل LRD05 یک رله اضافهبار سهپل برای حفاظت موتورهای الکتریکی در بازه 0.63 تا 1 آمپر است و با تشخیص اضافهبار و قطع فاز، از آسیب حرارتی به موتور در مدارهای فرمان و راهاندازی جلوگیری میکند.
این مدل برای کاربردهایی که به حفاظت دقیق در جریانهای پایین نیاز دارند، انتخابی مناسب در تابلوهای برق صنعتی محسوب میشود.
LRD05 در خانواده TeSys D قرار میگیرد و برای استفاده همراه با کنتاکتورهای همین سری طراحی شده است تا یک مجموعه حفاظتی فشرده و قابل اطمینان را در فضای کم فراهم کند.
در پروژههایی مانند پمپهای کوچک، فنها، نقالههای سبک و تجهیزات فرایندی کمجریان، این رله به تیمهای مهندسی و نگهداری کمک میکند حفاظت موتور را سادهتر و استانداردتر پیادهسازی کنند.
ویژگیهای کلیدی رله حرارتی اضافهبار برند اشنایدر الکتریک مدل LRD05
- حفاظت حرارتی موتور در بازه جریان پایین
- تشخیص اضافهبار و قطع فاز
- طراحی سهپل برای مدارهای موتور سهفاز
- قابلیت ریست دستی و خودکار
- نصب مستقیم زیر کنتاکتورهای TeSys D
- ترمینال پیچی برای اتصال مطمئن
- مناسب برای تابلوهای فرمان و راهاندازی موتور
مشخصات فنی
| ویژگی | مقدار |
|---|---|
| نوع محصول | رله حرارتی اضافهبار |
| برند | اشنایدر الکتریک |
| سری | TeSys D |
| کد مدل | LRD05 |
| بازه تنظیم جریان | 0.63 تا 1 آمپر |
| کلاس تریپ | 10A |
| تعداد پل | 3 پل |
| نوع ریست | دستی / خودکار |
| نوع حفاظت | اضافهبار و قطع فاز |
| نوع ترمینال | پیچی |
| روش نصب | نصب مستقیم زیر کنتاکتور |
| سازگاری | کنتاکتورهای TeSys D |
سوالات متداول
LRD05 برای چه نوع موتورهایی مناسب است؟
این مدل برای موتورهایی مناسب است که جریان نامی آنها در بازه 0.63 تا 1 آمپر قرار دارد و به حفاظت اضافهبار در سطح پایین نیاز دارند.
آیا LRD05 بهصورت مستقیم روی کنتاکتور نصب میشود؟
بله، این رله برای نصب مستقیم زیر کنتاکتورهای سازگار TeSys D طراحی شده و در چیدمان تابلو فضای کمی اشغال میکند.
ریست دستی و خودکار در این مدل چه کاربردی دارد؟
ریست دستی برای کنترل بیشتر پس از رفع خطا کاربرد دارد و ریست خودکار برای برخی مدارها که نیاز به بازیابی سریع دارند مفید است.
نتیجهگیری رله حرارتی اضافهبار برند اشنایدر الکتریک مدل LRD05
رله حرارتی LRD05 اشنایدر الکتریک یک راهکار جمعوجور و قابل اعتماد برای حفاظت موتورهای کمجریان است و با کلاس تریپ 10A، تشخیص قطع فاز و امکان نصب مستقیم روی کنتاکتور، انتخابی مناسب برای تابلوهای برق صنعتی و پروژههای کنترل موتور به شمار میآید.
اگر به دنبال یک رله اضافهبار سازگار با خانواده TeSys D برای افزایش ایمنی و کاهش توقفهای ناخواسته هستید، این مدل نیازهای اصلی حفاظت را بهصورت دقیق پوشش میدهد.
