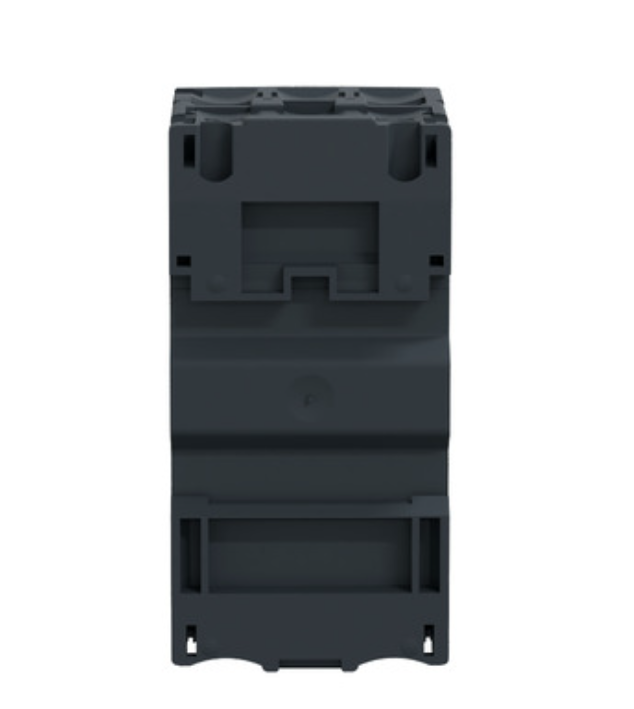

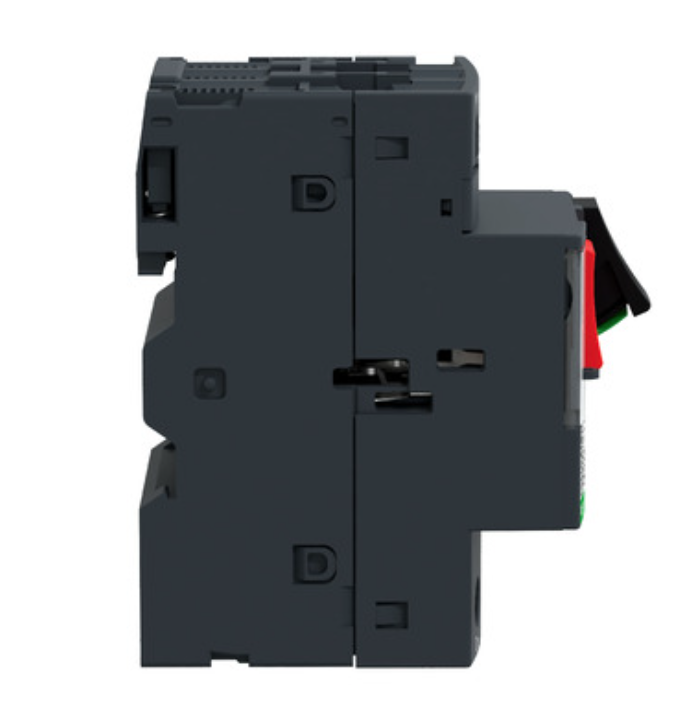

اشنایدر الکتریک GV2ME05 یک کلید حرارتی-مغناطیسی سهپل با رنج تنظیم جریان 0.63 تا 1 آمپر است که برای حفاظت موتورهای القایی کوچک در برابر اضافهبار و اتصال کوتاه طراحی شده است.
این مدل از سری TeSys GV2 با فرمان دکمهای، نصب روی ریل DIN و سازگاری با تابلوهای فرمان صنعتی، راهکاری فشرده و قابل اتکا برای مدارهای قدرت کمجریان ارائه میدهد.
در کاربردهای صنعتی سبک، این کلید برای مدارهای راهاندازی موتور، پمپهای کوچک، فنها و تجهیزات مشابه به کار میرود و به تیمهای برق و نت کمک میکند تا حفاظت موتور را با تنظیم جریان متناسب با نام پلاک موتور انجام دهند.
ساختار حرارتی-مغناطیسی آن امکان تشخیص اضافهبار و خطاهای شدید را در یک تجهیز واحد فراهم میکند و به سادهسازی سیمکشی و کاهش فضای تابلو کمک مینماید.
ویژگیهای کلیدی کلید حرارتی-مغناطیسی برند اشنایدر الکتریک مدل GV2ME05
- سهپل برای حفاظت موتورهای سهفاز
- رنج تنظیم 0.63 تا 1 آمپر
- حفاظت حرارتی-مغناطیسی در یک تجهیز
- فرمان دکمهای برای قطع و وصل سریع
- نصب آسان روی ریل DIN 35 میلیمتری
- مناسب برای تابلوهای کنترل و فرمان
- طراحی شده برای حفاظت در برابر اضافهبار و اتصال کوتاه
مشخصات فنی
| ویژگی | مقدار |
|---|---|
| برند | اشنایدر الکتریک |
| سری | TeSys GV2 |
| مدل | GV2ME05 |
| نوع تجهیز | کلید حرارتی-مغناطیسی |
| تعداد پل | 3 پل |
| محدوده تنظیم جریان | 0.63 تا 1 آمپر |
| نوع حفاظت | حرارتی-مغناطیسی |
| نوع فرمان | دکمه فشاری |
| نوع نصب | ریل DIN 35 میلیمتری |
| فرکانس نامی | 50/60 هرتز |
| ولتاژ عایقی نامی (Ui) | 690 ولت AC |
| ولتاژ ضربهای نامی (Uimp) | 6 کیلوولت |
| استانداردهای مرجع | IEC/EN 60947-2 و IEC/EN 60947-4-1 |
سوالات متداول
GV2ME05 برای چه نوع موتوری مناسب است؟
این مدل برای موتورهای سهفاز کوچک که جریان نامی آنها در بازه 0.63 تا 1 آمپر قرار میگیرد مناسب است و باید بر اساس جریان نام پلاک موتور انتخاب شود.
آیا این کلید فقط برای اضافهبار است یا اتصال کوتاه را هم پوشش میدهد؟
GV2ME05 حفاظت حرارتی-مغناطیسی دارد، بنابراین هم برای اضافهبار و هم برای خطاهای اتصال کوتاه در مدار موتور استفاده میشود.
نصب و استفاده از این مدل در تابلو برق چگونه است؟
این کلید برای نصب روی ریل DIN 35 میلیمتری طراحی شده و به دلیل فرمان دکمهای، در تابلوهای فرمان و کنترل موتور بهراحتی استفاده میشود.
نتیجهگیری کلید حرارتی-مغناطیسی برند اشنایدر الکتریک مدل GV2ME05
اگر به یک کلید حرارتی-مغناطیسی کمجریان برای حفاظت مطمئن موتورهای کوچک نیاز دارید، اشنایدر الکتریک GV2ME05 با رنج تنظیم دقیق، ساختار سهپل و نصب ساده روی ریل DIN انتخابی کاربردی برای تابلوهای صنعتی سبک و مدارهای راهاندازی موتور است.
